5. Инструменты для измерений взаимного положения строительных конструкций

Рынок геодезических приборов, предназначенных для обеспечения строительных работ, в последнее время проделал марш-бросок от банальной травленой стальной рулетки и приспособлений, изготовленных умельцами, к широкой гамме инструментов, позволяющей качественно изменить технологию контроля за пространственным положением возводимого сооружения.

Об основных геодезических приборах (для линейных, угловых измерений и нивелирования) было сказано выше. Речь пойдет о специальных проборах для задания в пространстве линий, плоскостей и поверхностей.

Лазерные построители

Существенным прорывом в деле геодезического сопровождения строительства стало, наряду с описанными приборами, всевозможных лазерных построителей: линий, плоскостей.

Перечисление и описание приборов начнем с отечественных, не уступающих по возможностям лучшим зарубежным образцам.

Например, «Лимка-Мини» 2

Компактный лазерный нивелир ЛИМКА-Мини 2 предназначен для построения горизонтального или вертикального лазерных лучей. Нивелир устанавливается на любую поверхность или крепится к элементам конструкций с помощью струбцины. Для построения вертикальных лучей используется поворотная (90°) пентапризма.

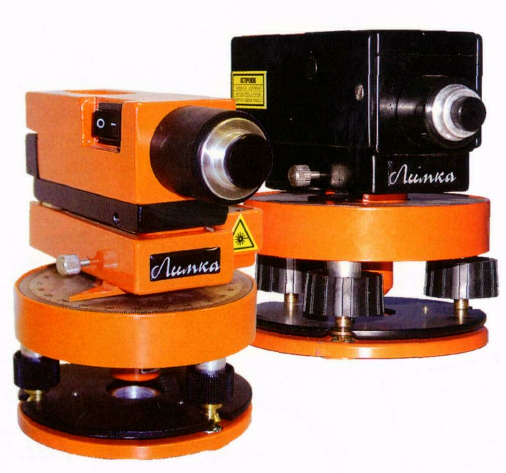

«Лимка»	LP31

Рис. 13. Лазерные построители

Стандартный комплект: лазерный нивелир, поворотная пентапризма, струбцина, батарея CR 123, мишень, шпилька, паспорт, футляр.

Лимка-Зенит

Простейший зенит-прибор для построения вертикального луча и горизонтальной плоскости. Для приведения луча к вертикали снабжен двумя элевационными винтами и двумя цилиндрическими уровнями. Для построения горизонтальной плоскости применяется поворотная (90°) пентапризма.

Лимка - Горизонт 1J1/2KL

Простой по конструкции и в обращении лазерный построитель плоскости. Задает горизонтальный лазерный луч для выноса отметок и разбивки внутри помещений.

Использование насадки (пентапризмы) позволяет работать в вертикальной плоскости. Горизонтирование прибора обеспечивает компенсатор (Лимка - Горизонт 2КЛ) или цилиндрический уровень (Лимка - Горизонт 1Л).

Из зарубежных построителей можно упомянуть LP31 фирмы «Соккия». LP31 - упрощенный вариант лазерного нивелира LP30. Используется для построения горизонтальной плоскости с радиусом работы до 120м. Управление прибором осуществляется всего одной клавишей. Простота использования этого прибора и широкий диапазон работы позволяют получить высокую производительность. Высокоточный компенсатор с воздушным демпфированием обеспечивает стабильность лазерного луча в местах с повышенной вибрацией. Прибор имеет степень IPX4 защиты от водных брызг.

Определенный интерес представляют собой упрощенные лазерные построители, с помощью которых можно контролировать отделочные работы.

Например, PLS3 / PLS5 - автоматические лазерные нивелиры, широко применяющиеся в строительстве и при отделочных работах. Нивелир PLS3 позволит построить три взаимно перпендикулярных луча (один в горизонтальной плоскости и два в вертикальной -зенит, надир), a PLS5 строит пять лучей (три в горизонтальной плоскости и два в вертикальной - зенит, надир). Данные приборы могут применяться как внутри помещений, так и снаружи. Компактные, легкие, надежные нивелиры PLS3 и PLS5 спроектированы строителями для строителей.

PLS2 - автоматический лазерный нивелир, который легко уместится на Вашей ладони. Данный прибор оснащен ярким видимым лазером, позволяющим построить горизонтальную и вертикальную плоскости. Нивелир PLS2 всегда выручит Вас в тех случаях, когда применение обычных спиртовых уровней или ротационных нивелиров невозможно или не целесообразно по той или иной причине. PLS2 можно установить на фотоштатив или использовать стенной кронштейн (входит в комплект).

Рис. 14. Портативные лазерные построители
