Высокопроизводительные электронные дальномеры

Современный рынок геодезической техники предлагает потребителю целую гамму электронных приборов для измерения расстояний, выполненных в виде самостоятельных дальномерных систем или насадок рис. 1, г. (на рисунке показан электронный дальномер и дальномерная насадка на теодолит) на геодезические инструменты. Кроме того, практически все современные геодезические приборы - электронные тахеометры, цифровые нивелиры и т.п. оснащены дальномерными системами, позволяющими измерять расстояния с высокой степенью точности (несколько мм на сотни метров). Они будут рассмотрены в следующих разделах.

2. Приборы для измерения горизонтальных и вертикальных углов.

Практика геодезического обеспечения строительства свидетельствует, что оптико-механические теодолиты (по причине их дешевизны) еще находят применение. Отечественная промышленность и зарубежные поставщики предлагают геодезистам широкий перечень теодолитов, отличающихся техническими характеристиками и качеством изготовления. Вне конкуренции по соотношению «цена/качество» отечественные теодолиты (рис. 2). Оптико-механические теодолиты ведущих зарубежных фирм отличаются качеством изготовления, надежностью, уровнем сервиса, высококачественной оптикой, пыле - влаго защищенностью (в том числе и герметичностью зрительных труб).

Промежуточной ступенью между оптико-механическим теодолитом и электронным тахеометром является электронный теодолит в котором угломерный круг с шкаловой (градусной, градовой, или иной) разграфкой заменен кругом с штрих-кодовой разграфкой, позволяющей автоматизировать процесс измерений, взятия отсчета, в частности. Основное достоинство кодовых (электронных) теодолитов (рис. 3) – автоматизация процесса взятия отсчета по горизонтальному и вертикальному кругам. Невысокая стоимость электронного теодолита, соизмеримая со стоимостью высокоточных оптико-механических теодолитов, позволяют производителям удовлетворять потребности немногочисленных потребителей. Поскольку измерение горизонтальных и вертикальных углов сопровождаются, как правило, измерением расстояний, целесообразно снабдить электронный теодолит дальномерной насадкой (рис. 3), которая превратит его в простейший электронный тахеометр (без программного обеспечения) по цене приближающийся к тахеометру.

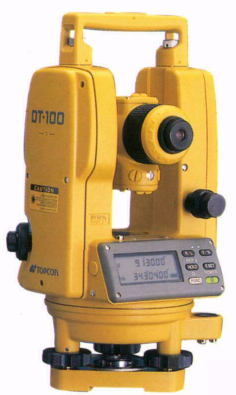

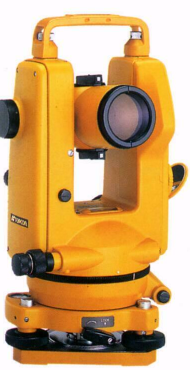

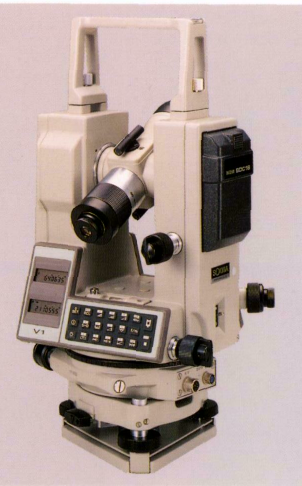

Рис. 3. Электронно-оптические теодолиты (справа внизу дальномерная насадка на электронный теодолит)

3. Нивелиры Оптико - механические нивелиры

Современные оптико-механические нивелиры, сохраняя традиционные принципы измерения превышений, существенно улучшили конструктивное оформление в сторону автоматизации процесса измерений, хранения информации и последующей обработки. Первенствуют здесь зарубежные приборы.

Современный оптико-механический нивелир (гипотетически синтезированный) имеет следующие отличительные приспособления и функции:

компенсатор защищенный от вибраций и магнитных полей, позволяющий автоматически устанавливать визирную линию зрительной трубы в горизонтальное положение с высокой степенью точности;

высококачественную зрительную трубу с увеличением 20 - 32 крат;

контрольную кнопку для проверки работы компенсатора;

минимальное расстояние фокусировки и визирования от 0.5 м.;

горизонтальный круг;

герметическую водонепроницаемую конструкцию, в том числе и зрительной трубы, заполненную инертным газом, которая обеспечивает безупречную чистоту поля зрения (для сравнения достаточно вспомнить «замусоренное» поле зрения нивелира, впрочем как и любого другого оптического прибора, проработавшего в полевых условиях хотя бы один сезон) и возможность работы при неблагоприятных погодных условиях;

сигнальное устройство в поле зрения зрительной трубы о горизонтальном положении визирной линии;

механизм бесконечного и точного наведения;

шарнирный трегер, штатив со сферической головкой позволяющие установить инструмент в рабочее положение в считанные секунды;

возможность грубой и точной фокусировки, исключительно важную при высокоточных работах;

автофокус – автоматизированное фокусирование изображения рейки;

микрометр с плоско-параллельной пластинкой для точного нивелирования;

зрительную трубу, способную вращаться вокруг своей горизонтальной оси на 180° и имеющей реверсный уровень, что позволяет выполнить измерения в двух положениях (таким образом, на одной точке стояния инструмента можно быстро определить и устранить ошибку, вызванную непараллельностью оси уровня и визирной оси инструмента);

насадки (рис. 5) для расширения возможностей нивелира: плоскопараллельная пластина (микроскоп-микрометр), подсветка поля зрения, окулярные насадки и т.п. LA4, LAS насадки для подсветки. Приспособления, используемые при работе в условиях слабой освещенности. Насадки для подсветки обеспечивают хорошую видимость сетки нитей приборов. ОМ1, ОМ5 насадки-микрометры. Приспособления, повышающие точность определения превышений, позволяющие использовать в работе рейки со специальной оцифровкой. DE16, DE22. Диагональные насадки. Насадки на окуляр нивелира. Применяются при работе в стесненных условиях, при недостатке места возле нивелира.

а)	б)	в)
г)

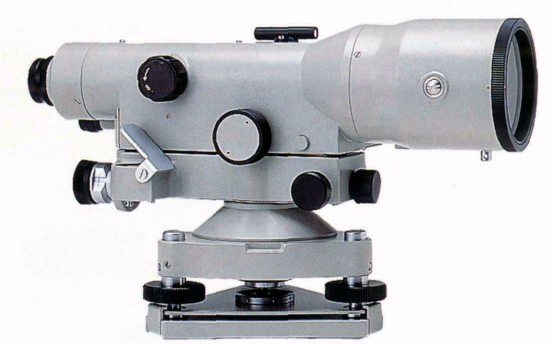

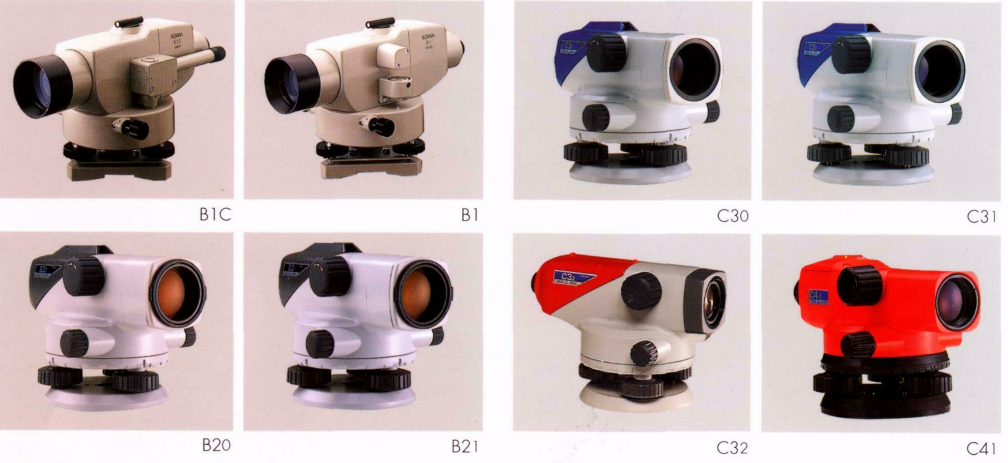

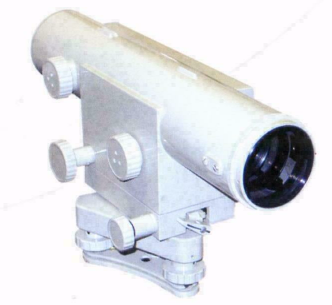

Рис. 4. Нивелиры: а) отечественные, б) фирмы «Соккия», в) высокоточные нивелиры с плоскопараллельной пластиной и микроскоп-микрометром

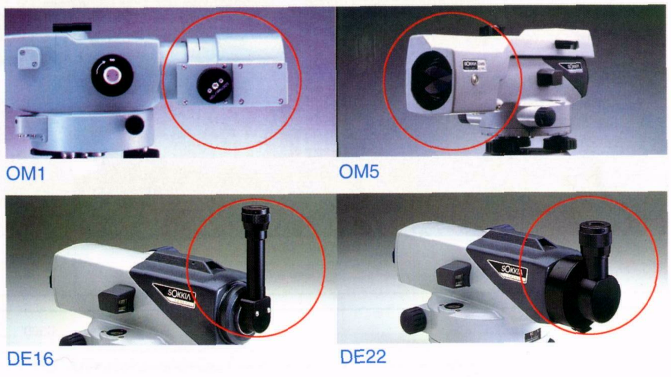

Рис. 5. Приспособления (насадки) для расширения возможностей нивелира: плоскопараллельная пластина (микроскоп-микрометр), подсветка поля зрения, окулярные насадки
