4. Разбивка осей зданий и сооружений на монтажных горизонтах

Монтажным горизонтом называют условную плоскость, проходящую через опорные площадки монтируемых элементов конструкций определенного этажа.

Описанная выше разбивка осей на исходном горизонте не может обеспечить необходимыми геодезическими данными весь процесс возведения зданий или сооружений. Поэтому оси или их створы переносят на разные уровни производства строительных работ - монтажные горизонты.

Основными видами геодезических работ при перенесении осей на монтажные горизонты являются следующие:

1. Разбивка котлованов и траншей для проведения земляных работ.

2. Разбивка осей для возведения фундаментов.

3. Разбивка осей для монтажа строительных конструкций и геодезический контроль за установкой конструкций в проектное положение.

Точность выполнения геодезических работ при детальной разбивке зависит от типа сооружения, этажности, высоты сооружения, материала возведения, технологических особенностей производства и регламентируется строительными нормами и правилами СНиП 3.01.03 - 84 «Геодезические работы в строительстве».

Разбивка котлованов и фундаментов

Последовательность геодезических работ разбивочных при строительстве подземной части здания показана на рис. 11:

- разбивка и обозначение границ котлована;

- перенесение отметки на дно;

- перенесение осей на дно котлована;

- геодезический контроль при монтаже фундаментов в плане и по высоте;

- геодезический контроль при монтаже плит перекрытий подвального этажа.

Разбивка контура котлована или траншеи для проведения земляных работ выполняется согласно разбивочному чертежу, на котором должны быть указаны размеры фундаментов, глубина их заложения, а также разбивочные оси здания. Проекция контура основания фундамента и линия верхней бровки котлована выносится на местность относительно основных осей здания, закрепленных на обноске. Линия верхней бровки закрепляется кольями, между которыми натягивается шнур для обозначения границ вскрытия котлована.

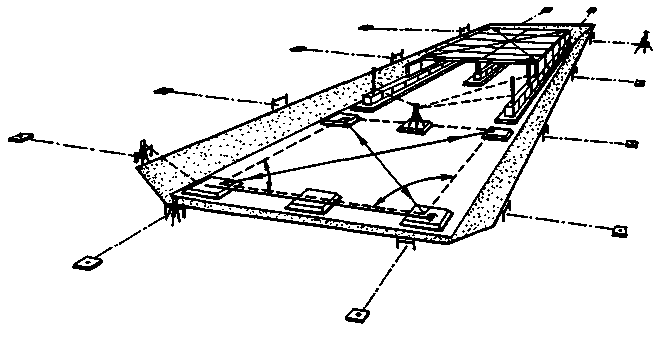

Рис. 11. Последовательность выполнения геодезических работ при возведении подземных частей здания

В процессе проведения земляных работ постоянно проверяют глубину котлована, чтобы не было переборов земли. Перед зачисткой дна котлована его нивелируют по квадратам. Вершины квадратов закрепляют кольями, верхний срез которых располагают по заданной проектной отметке. Зачистку дна котлована ведут по торцам этих кольев. Для нивелирования глубоких и широких котлованов на дне их устанавливают временные реперы, отметки на которые передаются способом передачи отметки на дно глубокого котлована. После зачистки дна котлована и его откосов проводят исполнительную съемку котлована.

Построение разбивочной основы на исходном и монтажном горизонтах надземной части здания

Для проведения геодезических работ при возведении строительных конструкций в надземной части зданий или сооружений необходимо иметь опорную разбивочную сеть на исходном и монтажных горизонтах.

Опорная разбивочная сеть на исходном горизонте

Опорная разбивочная сеть на исходном горизонте создается в виде простых фигур, стороны которых располагаются по направлению основных осей сооружения или параллельно им так, чтобы упростить детальную разбивку осей и перенесение точек разбивочной сети на монтажные горизонты.

Порядок построения плановой опорной сети на исходном горизонте значительных по размерам зданий и сооружений заключается в следующем. Предварительно запроектированные точки сети переносят на исходный горизонт от знаков, закрепляющих основные оси сооружения, методами полярных, прямоугольных координат или методом створов и закрепляют их временными знаками. Затем, по этим точкам прокладывают полигонометрический ход или строят сеть трилатерации. По результатам измерений в условной системе координат для данного здания вычисляют координаты намеченных предварительно точек, которые сравнивают с координатами запроектированных точек. По результатам сравнения фактических и запроектированных координат определяется величина и направление смещения точек (редукция). После соответствующего перемещения точек проводится окончательное закрепление пунктов плановой опорной сети. Для контроля по окончательно закрепленным точкам прокладывается полигонометрический ход.

Высотная основа на исходном горизонте создается методом геометрического нивелирования. Для этого по точкам плановой разбивочной сети прокладывается нивелирный ход, который привязывается не менее чем к двум реперам. В некоторых случаях отметки плоскостей или отдельных точек проекта задаются от условной поверхности, например, в зданиях от уровня чистого пола первого этажа и обозначаются вверх со знаком плюс, вниз - со знаком минус. Для каждого сооружения условная поверхность соответствует определенной абсолютной отметке, которая указывается в проекте.
