2. Привязка осей сооружения к опорной геодезической сети

Разбивки зданий, сооружений и трасс коммуникаций начинают с перенесения на местность двух крайних точек, определяющих положение наиболее длинного створа на возводимом объекте. Перенесение на местность осей производят от ближайших пунктов геодезической основы способом прямоугольных или полярных координат, угловых или линейных засечек.

Способ прямоугольных координат (рис. 5, а и б) применяют при наличии на площадке строительной сетки (7Б, ОА, 7В, 1А) или ранее возведенных зданий и сооружений. При этом необходимо, чтобы оси разбиваемого здания 1-8, А-В были параллельны сторонам строительной сетки. Расстояния Δх, Δу указывают на генеральном плане или вычисляют.

P а	б P OA P 7В

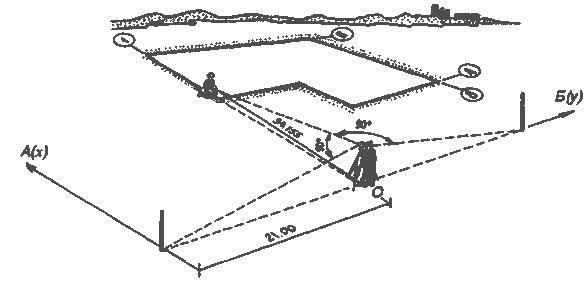

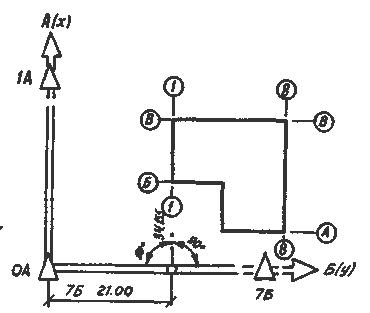

Рис.5. Разбивка сооружений на местности (а) способ прямоугольных координат - аналитическая схема с данными для разбивки; (б) процесс разбивки

По створу между знаками строительной сетки откладывают расстояние Δу = 21,00 м и фиксируют на местности точку Р. Устанавливают над точкой Р теодолит и строят от створа стороны сетки прямой угол. По перпендикуляру откладывают расстояние Δх = 34,155 м и фиксируют точку Б/1. Аналогичные построения выполняют от следующего знака строительной сетки и фиксируют точку А/8. По известным расстояниям между осями получают остальные точки - В/1 и В/1, В/8.

При этом большее расстояние откладывают по стороне сетки или параллельно более длинной стороне существующего здания, а меньшее - по перпендикуляру к ней.

Способ полярных координат (рис. 6, а) применяют главным образом для перенесения на местность от пунктов геодезической основы красных линий, точек пересечения продольных и поперечных осей зданий, сооружений, а также колодцев и углов поворота трасс коммуникаций. Для этого необходимо предварительно определить проектные углы α₂ и расстояние. Перенесение производят следующим образом. Сначала устанавливают теодолит на точке OA/7Б (рис. 6, б), затем ориентируют трубу по точке 7В и по углу α₂, фиксируют направление на точку А/5. Длину створа линии определяют «на глаз», но всегда принимают несколько больше проектного значения L₁,. Далее откладывают расстояние L₁, и получают на местности точку А/5.

	7В

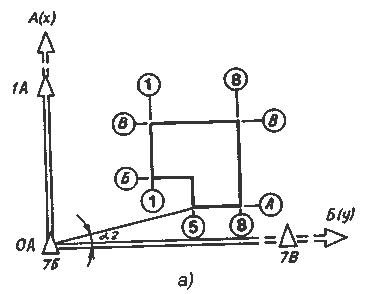

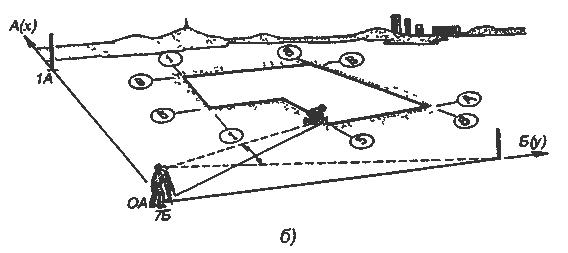

Рис.6. Разбивка способом полярных координат: а - аналитическая схема с данными для разбивки, б - процесс разбивки

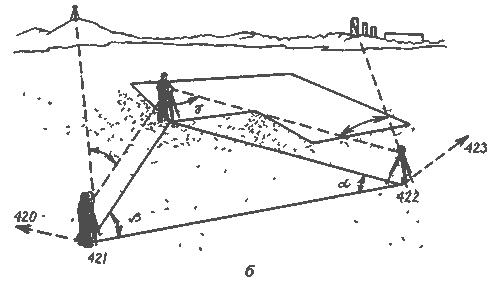

Рис. 7. Способ угловой засечки: а – схеме разбивки; б - процесс разбивки

От известных точек, например, теодолитного хода 421 и 422 способом угловой засечки (рис. 7, а) по проектным углам β и α определяют на местности положение третьей точки А. Точка А будет находиться на пересечении створов линий 421-А и 422-А; ее определяют построением углов β и α. Для контроля разбивки точки угловой засечкой измеряют третий угол у в точке А (рис. 7, б).

3. Разбивка основных и промежуточных осей здания на исходном горизонте

За исходный горизонт обычно принимают плоскость, проходящую через блоки фундаментов, бетонную подготовку или перекрытия нулевого цикла.
