В О Е Н Н О – Т Е Х Н И Ч Е С К И Й У Н И В Е Р С И Т Е Т

Кафедра «Аэродромов и дорог»

«УТВЕРЖДАЮ»

Начальник кафедры № 4

____________________Д. Ершов

«____»_____________20012 г.

Практическое занятие №6

по учебной дисциплине

Прикладная геодезия

(ПГ)

Геодезические работы при монтаже строительных конструкций

Обсуждено на заседании ПМК № ___ «____» ___________2012 г. Протокол №_________

г. Балашиха, 2012 г.

II. Содержание:

1. Контроль геометрических параметров конструкций и нанесение установочных рисок 3

2. Геодезический контроль при монтаже сборных фундаментов 4

Из монолитного ж/б 4

Ленточного 4

Под колонны 4

Свайного 4

Высотная сеть 4

3. Геодезические работы при монтаже колонн 5

Свободный монтаж 5

Ограниченно – свободный монтаж 6

4. Геодезические работы при монтаже несущих стеновых панелей 7

5. Геодезические работы при монтаже подкрановых путей 9

В плане 9

По высоте 10

IV. Рекомендуемая литература

Обязательная

1. Д.А. Кулешов, Г.Е. Стрельников, Г.Е. Рязанцев. Инженерная геодезия. Картцентр – Геодезиздат, Москва, 1996г., с – 304

2. Инженерная геодезия. Под редакцией проф. Д.Ш. Михелева. Высшая школа, Москва, 2000 г., с – 464.

3. Ю.Д. Роев. Инженерная геодезия, части 1, 2, 3. Изд. ВТУ, 2003 г.

Дополнительная

4. Б.Д. Федоров. Геодезия. Высшая школа, Москва, 1969г., с – 312.

5. Н.П. Булгаков, Е.М. Рывина, Г.А. Федотов. Прикладная геодезия. Недра, Москва, 1990г., с – 416.

6. Г.В. Багратуни, И.Ф. Болгов, В.А. Величко и др. Инженерная геодезия. Недра, Москва, 1969г., с – 400.

7. М.А. Кардаев, В.А. Величко, Г.Е. Мепуриашвили. Геодезия в дорожном строительстве. Недра, Москва, 1972г., с – 143.

8. С.Ф. Мовчан, Я.А. Сокольский. Геодезические работы при монтаже строительных конструкций. «Высшая школа», Москва, 1970 г., с – 109.

9. Курс инженерной геодезии. Под редакцией В.Е. Новака. М.,Недра, 1989 г.

10. Лабораторный практикум по инженерной геодезии. М., Недра, 1990 г.

11. В.И. Федоров, П.И. Шилов. Инженерная геодезия. Недра, Москва, 1982г., с – 357.

Тема 5. Геодезические работы при монтаже строительных конструкций

1. Контроль геометрических параметров конструкций и нанесение установочных рисок

Геодезические работы при монтаже строительных конструкций в процессе возведения зданий и сооружений можно разбить на следующие операции:

контроль геодезических параметров и разметка элементов конструкций;

детальные разбивочные работы;

выверки конструкций в плане и по высоте при их монтаже.

Контроль геометрических параметров конструкций предполагает определение фактических размеров этих конструкций, полученных в результате их изготовления.

Обмеры проводят металлическими рулетками с миллиметровыми делениями.

При контроле геометрических параметров плоских железобетонных элементов (стен, панелей) измеряют длину l, ширину (высоту) h, толщину р, длины диагоналей d (рис. 1, а).

Измерение длины, ширины (высоты) и толщины необходимо выполнять в трех разных местах, находящихся от края на расстояниях 0,1; 0,5; 0,9 от длины измеряемого изделия. Результаты этих измерений будут характеризовать параллельность граней элемента. О наличии перекосов будут свидетельствовать также разности длин диагоналей.

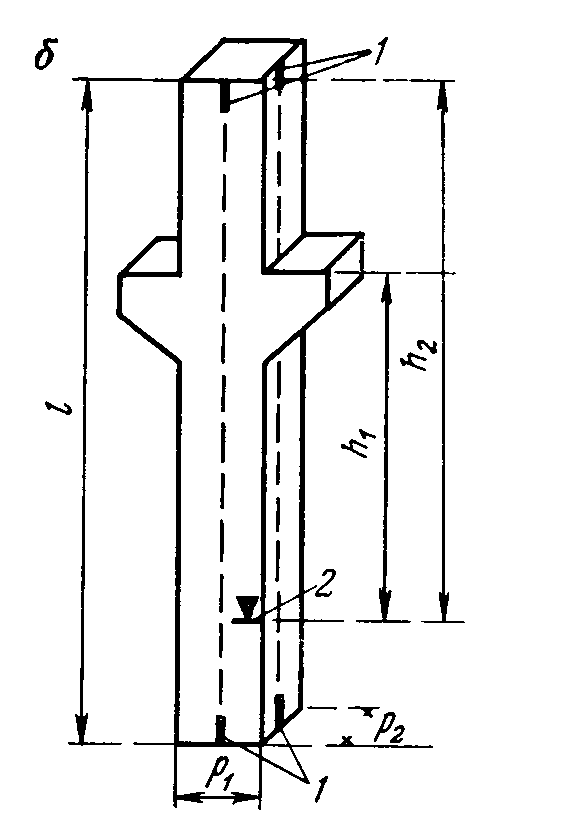

При контроле геометрических параметров колонн определяют их длину l и элементы поперечного сечения p₁ и р₂ (рис. 1, б). Одновременно с этим проводят разметку колонн. Для этого в основании колонны и в ее вершине наносят тонкой вертикальной чертой по оси симметрии установочные (осевые) риски 1 на всех гранях колонны. В нижней части колонны дополнительно наносят горизонтальную черту 2 и от нее измеряют расстояние h_i до консолей, h₂ до верха колонны, и записывают результаты измерений в журнал.

Детальные разбивочные работы при монтаже конструкций заключаются в нанесении на фундамент установочных рисок, фиксирующих проектное положение конструкций. Разбивку выполняют на каждом монтажном горизонте относительно плановой разбивочной сети.

а

б

Рис. 1. Контроль геометрических параметров строительных конструкций
