В О Е Н Н О – Т Е Х Н И Ч Е С К И Й У Н И В Е Р С И Т Е Т

Кафедра «Аэродромов и дорог»

УТВЕРЖДАЮ

Начальник кафедры № 4

п-к________________Д.Н. Ершов

«____»_____________2011 г.

№12

по учебной дисциплине «Прикладная геодезия»

Наблюдения за креном высоких сооружений

Обсуждено на заседании ПМК № 1 «15» сентября 2011 г. Протокол №8

Балашиха, 2011 г.

II. Содержание:

Требования СНиП к точности определения горизонтальных перемещений 3

Метод створных наблюдений 3

Метод отдельных направлений 3

2. Наблюдение за кренами и трещинами зданий и сооружений 4

Прямые методы 4

Практические методы оценки величины крена сооружения 5

IV. Рекомендуемая литература

Обязательная

1. Д.А. Кулешов, Г.Е. Стрельников, Г.Е. Рязанцев. Инженерная геодезия. Картцентр – Геодезиздат, Москва, 1996г., с – 304

2. Инженерная геодезия. Под редакцией проф. Д.Ш. Михелева. Высшая школа, Москва, 2009 г., с – 464.

3. Ю.Д. Роев. Инженерная геодезия, части 1, 2, 3. Изд. ВТУ, 2003 г.

Дополнительная

4. Б.Д. Федоров. Геодезия. Высшая школа, Москва, 1969г., с – 312.

5. Н.П. Булгаков, Е.М. Рывина, Г.А. Федотов. Прикладная геодезия. Недра, Москва, 1990г., с – 416.

6. Г.В. Багратуни, И.Ф. Болгов, В.А. Величко и др. Инженерная геодезия. Недра, Москва, 1969г., с – 400.

7. М.А. Кардаев, В.А. Величко, Г.Е. Мепуриашвили. Геодезия в дорожном строительстве. Недра, Москва, 1972г., с – 143.

8. С.Ф. Мовчан, Я.А. Сокольский. Геодезические работы при монтаже строительных конструкций. «Высшая школа», Москва, 1970 г., с – 109.

9. Курс инженерной геодезии. Под редакцией В.Е. Новака. М.,Недра, 1989 г.

10. Лабораторный практикум по инженерной геодезии. М., Недра, 1990 г.

11. В.И. Федоров, П.И. Шилов. Инженерная геодезия. Недра, Москва, 1982г., с – 357.

1. Методы определения горизонтальных перемещений зданий и сооружений Требования сНиП к точности определения горизонтальных перемещений

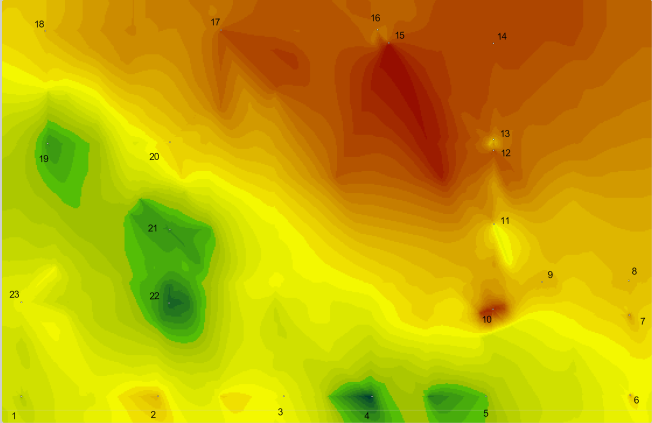

Горизонтальные перемещения (сдвиги) определяются от опорных пунктов, расположенных вне сферы влияния здания, сооружения и принятых за неподвижные. Перемещения, определяемые относительно какой-либо точки здания, сооружения, называются относительными или взаимными.

Согласно требованиям СНиП средние квадратические ошибки определения горизонтальных перемещений зданий, сооружений не должны превышать:

1 мм - для зданий и сооружений, возводимых на скальных и полускальных грунтах;

3 мм - для зданий и сооружений, возводимых на песчаных, глинистых и других сжимаемых грунтах;

10 мм - для зданий и сооружений, возводимых на насыпных, просадочных и других сильно сжимаемых грунтах;

15 мм - для земляных плотин.

Наблюдение за горизонтальными перемещениями зданий, сооружений после ввода их в эксплуатацию проводится дважды в году, желательно весной и осенью, и прекращаются, когда скорость смещения становится меньше 2 мм в год. Наблюдения возобновляются, когда появляются деформации, непредусмотренные проектом.

Метод створных наблюдений

Метод створных наблюдений применяют для определения горизонтальных перемещений прямолинейных плотин, колонн зданий и других сооружений, где возможно установить наблюдаемые точки в плане на одной прямой.

Метод отдельных направлений

При невозможности закрепления створа на здании, сооружении для измерения перемещений применяется метод отдельных направлений. Сущность метода заключается в повторных измерениях горизонтальных углов β₁ и β₂ в опорных пунктах А и В (рис. 2).

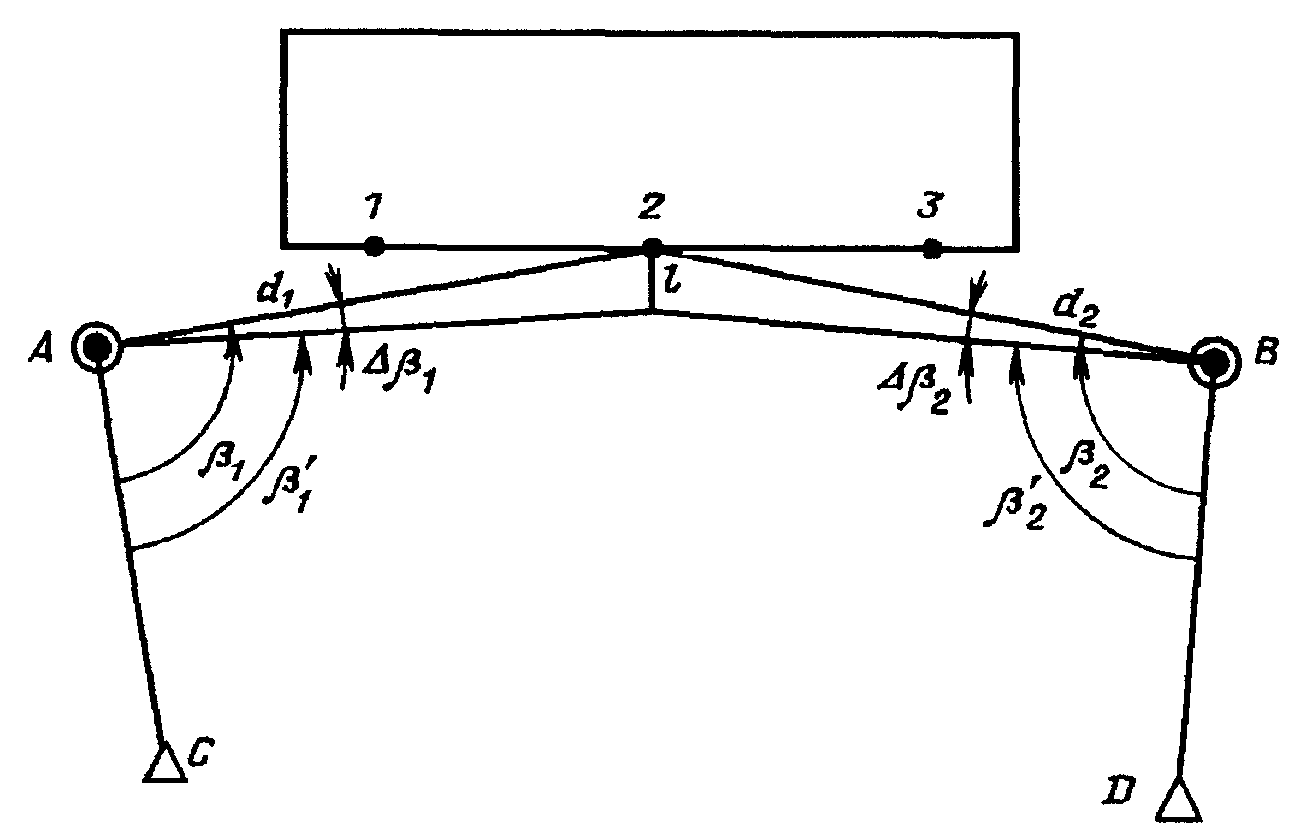

Рис. 2. Схема определения смещения точек сооружения методом отдельных направлений

Углы β измеряются высокоточным теодолитом, расстояния d измеряются приборами, обеспечивающими точность измерения порядка 1 : 1000.

При невозможности создать створ, например, в горной местности, для наблюдений за горизонтальными перемещениями сооружений пользуются методом триангуляции. Сущность метода заключается в периодическом определении координат контрольных знаков, включенных в триангуляционную сеть. По разностям координат между смежными циклами наблюдений определяют горизонтальное перемещение сооружений.
