Проект производства геодезических работ

На основе изучения генерального плана объекта, стройгенплана и технических условий на возведение отдельных сооружений составляется проект производства геодезических работ, который является составной частью общего проекта производства строительно-монтажных работ и тщательно увязывается с ним.

ППГР предназначается для своевременного обеспечения геодезическими данными всего комплекса строительных работ и монтажа технологического оборудования. Проект состоит из следующих основных разделов.

1. Организация геодезических работ на строительной площадке. Технология и календарный план выполнения работ. Схема геодезической службы и функции ее подразделений. График обеспечения геодезическими приборами. Смета на производство геодезических работ.

2. Основные инженерно-геодезические работы. Схема и программа построения на площадке плановой и высотной разбивочной основы и обоснование ее точности. Уравнивание. Типы центров и знаков. Периодичность контроля устойчивости плановой и высотной основы.

3. Геодезические разбивочные работы. Разбивка главных осей сооружений. Детальная разбивка сооружений по этапам строительно-монтажных работ. Исполнительные съемки.

4. Геодезическая выверка конструкций и оборудования. Разбивка и закрепление монтажных осей. Установка и выверка конструкций в плане, по высоте, по вертикали. Требование к точности. Приборы. Контрольные измерения.

5. Наблюдения за деформациями сооружений. Обоснование точности. Методы. Геодезическая основа. Схема размещения знаков. Периодичность наблюдений. Отчетная документация.

2. Разбивочные инженерно - геодезические сети

Принципы построения разбивочных сетей определяются их назначением - служить основой для перенесения на местность проекта инженерного сооружения. Поэтому, как правило, размер и форма разбивочной сети (PC) соответствуют размеру и форме самого сооружения.

Различают разбивочную сеть строительной площадки и два вида разбивочных сетей здания (сооружения): внешнюю и внутреннюю.

Плановая разбивочная сеть строительной площадки

Построение геодезической разбивочной основы выполняют по проекту (чертежу), составленному на основе генерального и строительного генерального планов объекта строительства. Пункты геодезической разбивочной основы проектируют с учетом размещения на строительной площадке зданий, сооружений и инженерных сетей. Пункты на местности закрепляют знаками, которые располагают с учетом обеспечения их сохранности и устойчивости, геологических, температурных, динамических и других процессов.

Плановая разбивочная сеть создается в виде точек строительной сетки, красных линий или других точек линий регулирования застройки.

Строительная сетка представляет собой систему пунктов, расположенных в вершинах прямоугольников, как правило, квадратов со сторонами 100...400 м. Стороны квадратов могут быть равны длине кварталов. Знаки закрепления вершин закладывают на пересечении осей улиц, проездов, параллельных осям сооружений, крупных зданий и других объектов.

Основное требование, которое предъявляют к строительной сетке, - это параллельность координатных линий сетки главным осям строительства. Поэтому сначала ее наносят на генеральный план объекта в виде сетки взаимно перпендикулярных линий. Точки пересечения этих линий имеют координаты. Относительно вершин квадратов строительной сетки определяют координаты углов проектируемых зданий и сооружений.

Одну из вершин сетки, размеченной на генплане, принимают за начало координат. Эту вершину выбирают в юго-западном углу строительной площадки или вне ее с таким расчетом, чтобы основные точки сооружений были заданы с положительными абсциссами и ординатами. Если удается совместить начало координат с пунктом государственной геодезической сети, это значительно облегчает разбивку сетки на местности и упрощает вычисления.

При перенесении проекта строительной сетки ни местность (рис. 3) прежде всего намечают одно или два исходных направления.

Для этого используют имеющиеся на объекте пункты геодезической основы, например А и В, координаты которых известны. По генеральному плану, на котором нанесен проект строительной сетки, графически определяют координаты пунктов сетки, задающих исходные направления. По координатам пунктов сетки и геодезических пунктов основы путем решения обратной задачи вычисляют углы α и β и строят их на местности. Вдоль полученных направлений откладывают отрезки, равные длине стороны строительной сетки. От полученных точек построением прямых углов и отложением длин сторон сетки находят на местности положение всех ее вершин.

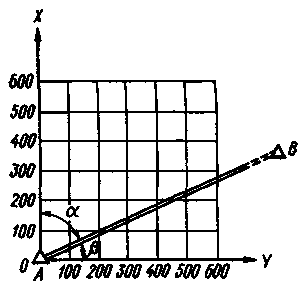

Рис. 3. Перенесение проекта строительной сетки на местность

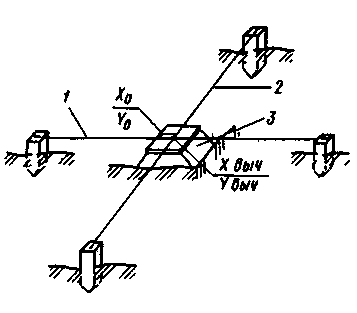

Рис. 4. Закрепление знаком вершины строительной сетки

Вершины строительной сетки закрепляют (рис. 4) железобетонными знаками 3 с металлической пластиной размером 200x200 мм на верхнем торце. Перед установкой знака положение вершины сетки закрепляют двумя створами 1 и 2, по которым забивают колья. После установки знака натягивают по верхним торцам кольев струны и восстанавливают на знаке вершину сетки.

По полученным точкам вершин сетки прокладывают полигонометрические ходы с точностью, задаваемой проектом, и вычисляют их координаты. Эти координаты из-за недостаточной точности первоначальных работ отличаются от проектных. По разности координат вычисляют элементы редукции, по которым можно найти на местности проектное положение вершин сетки.

Границы между улицами и домами внутри квартала, жилыми и промышленными зонами, зонами зеленых массивов называют красными линиями (рис. 5). Их форма - прямые и сопрягаемые с ними кривые линии. Красные линии проектируют на топографических планах, где уже нанесены основные элементы существующей застройки. Они состоят из системы пунктов и имеют аналитическую основу: координаты точек, длины сторон, углы между сторонами. Масштабы таких планов, как правило, 1:2000.

Исходным материалом для проектирования красных линий служат координаты углов уже построенных и не сносимых по реконструкции зданий (опорных). Эти координаты либо определяют по ранее созданным геодезическим сетям, либо определяют графически по плану. Если красные линии продолжают ранее проложенные, исходными данными служат ранее вычисленные координаты пунктов красных линий.

Точки красных линий переносят на местность с помощью теодолитов, тахеометров и приборов для линейных измерений. Исходными данными являются расстояния и углы. Точки красных линий закрепляют на местности костылями или металлическими штырями. Для контроля по точкам красных линий прокладывают исполнительный ход.

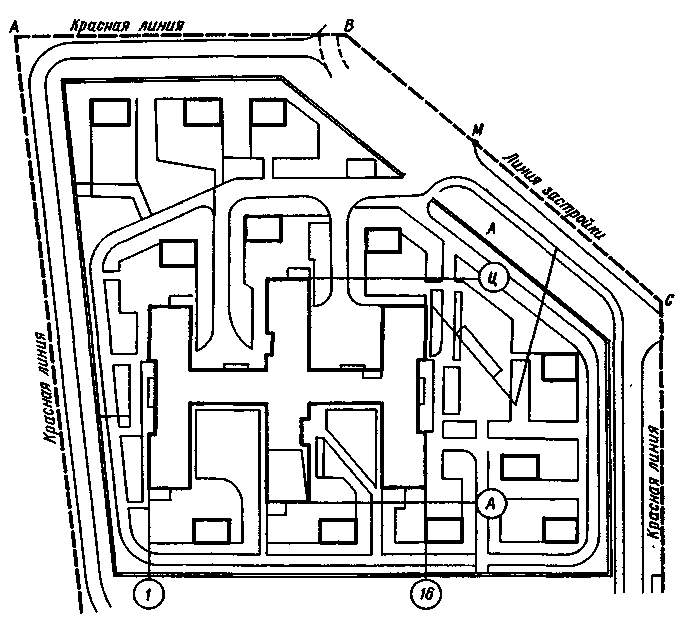

Рис. 5. Красные линии застройки

При реконструкции разбивку вершин строительной сетки производят от вынесенных на местность осей существующих зданий и сооружений.
