В О Е Н Н О – Т Е Х Н И Ч Е С К И Й У Н И В Е Р С И Т Е Т
Кафедра «Аэродромов и дорог»
УТВЕРЖДАЮ
Начальник кафедры № 4
п-к________________Д.Н. Ершов
«____»_____________2011 г.
№13
по учебной дисциплине «Прикладная геодезия»
Высотные инженерно-геодезические работы при строительстве и эксплуатации прецизионных сооружений
|
|
Балашиха, 2011 г.
II. Содержание:
1. Проектная документация разбивочных работ 3
Состав документов 3
Расчет проекта 4
Привязка проекта 5
Составление разбивочных чертежей 5
Проект производства геодезических работ 6
2. Разбивочные инженерно - геодезические сети 6
Плановая разбивочная сеть строительной площадки 6
Высотная основа строительной площадки 8
Внешняя и внутренняя разбивочные сети сооружения 9
IV. Рекомендуемая литература
Обязательная
1. Д.А. Кулешов, Г.Е. Стрельников, Г.Е. Рязанцев. Инженерная геодезия. Картцентр – Геодезиздат, Москва, 1996г., с – 304
2. Инженерная геодезия. Под редакцией проф. Д.Ш. Михелева. Высшая школа, Москва, 2000 г., с – 464.
3. Ю.Д. Роев. Инженерная геодезия, части 1, 2, 3. Изд. ВТУ, 2003 г.
Дополнительная
4. Б.Д. Федоров. Геодезия. Высшая школа, Москва, 1969г., с – 312.
5. Н.П. Булгаков, Е.М. Рывина, Г.А. Федотов. Прикладная геодезия. Недра, Москва, 1990г., с – 416.
6. Г.В. Багратуни, И.Ф. Болгов, В.А. Величко и др. Инженерная геодезия. Недра, Москва, 1969г., с – 400.
7. М.А. Кардаев, В.А. Величко, Г.Е. Мепуриашвили. Геодезия в дорожном строительстве. Недра, Москва, 1972г., с – 143.
8. С.Ф. Мовчан, Я.А. Сокольский. Геодезические работы при монтаже строительных конструкций. «Высшая школа», Москва, 1970 г., с – 109.
9. Курс инженерной геодезии. Под редакцией В.Е. Новака. М.,Недра, 1989 г.
10. Лабораторный практикум по инженерной геодезии. М., Недра, 1990 г.
11. В.И. Федоров, П.И. Шилов. Инженерная геодезия. Недра, Москва, 1982г., с – 357.
Тема 4. Геодезические разбивочные работы в строительстве
1. Проектная документация разбивочных работ
Проект сооружения. Строительство инженерных сооружений осуществляется по рабочим чертежам проекта, которые разрабатываются на основании всесторонних комплексных изысканий.
Состав документов
Основными документами проекта для перенесения его на местность являются следующие.
Генеральный план (рис. 1) сооружения в масштабе 1 :500 - 1 : 2000, на котором (на топографической подоснове) нанесены все проектируемые строения, указаны проектные координаты главных точек и отметки характерных плоскостей. Для сложных сооружений генеральный план дополняют чертежом разбивки главных осей (в городах - красных линий застройки) с данными привязки к пунктам геодезической основы.

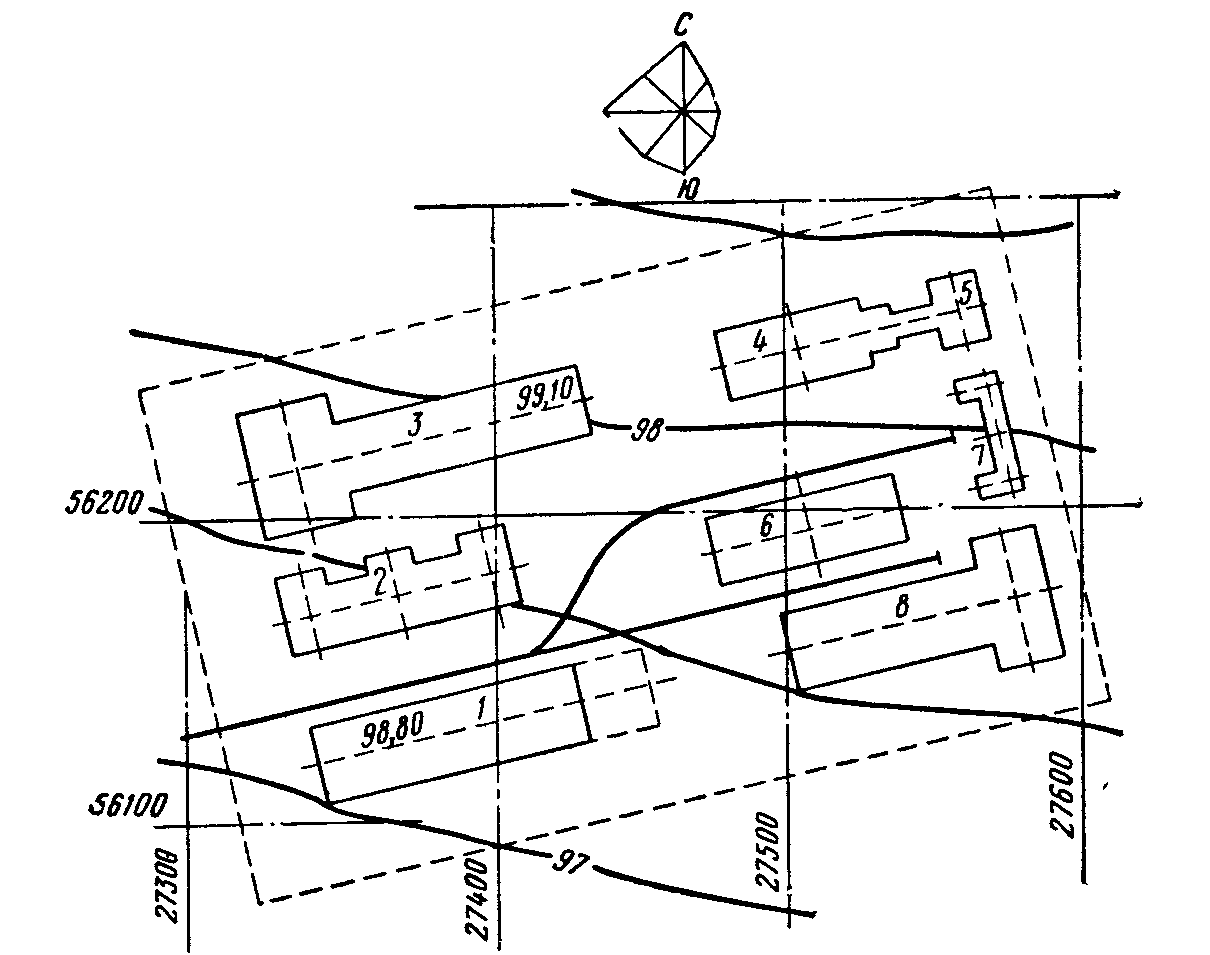

Рис. 1. Генеральный план
Перенесение на местность зданий и комплекса сооружений удобно выполнять от строительной сетки. Ее проектируют на генеральном плане (рис. 2), а затем переносят на строительную площадку.
Рабочие чертежи, на которых в крупных масштабах даются планы, разрезы, профили всех частей сооружений с размерами и высотами деталей.

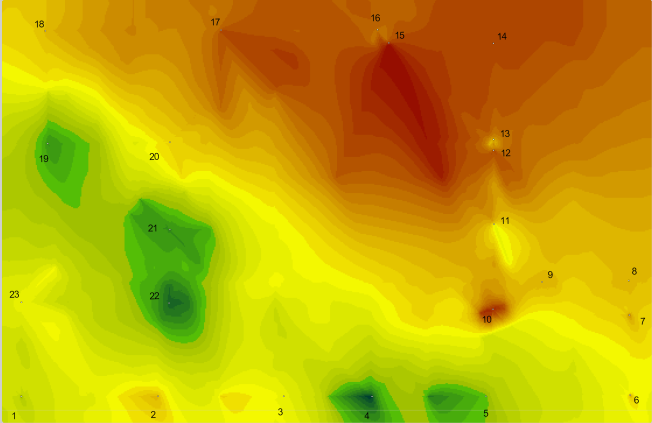

Проект вертикальной планировки в масштабе 1:1000 - 1:2000 - проект преобразования естественного рельефа местности для создания поверхности с плавными уклонами, обеспечивающими сток ливневых вод. В проекте по сетке квадратов или поперечников даны высоты поверхности земли и проектные и рабочие отметки. В картограмме земляных работ приведены объемы выемки и насыпи по квадратам или массивам и показаны направления перемещения земляных масс.
Планы и продольные профили дорог, подземных коммуникаций, воздушных линий в масштабах: горизонтальном 1 : 2000 - 1 : 5000, вертикальном 1 : 200 - 1 : 500.
Схемы геодезического обоснования строительной площадки, чертежи центров и знаков, ведомости координат и отметок.
Пояснительная записка с обоснованием проектных решений и инженерными расчетами.

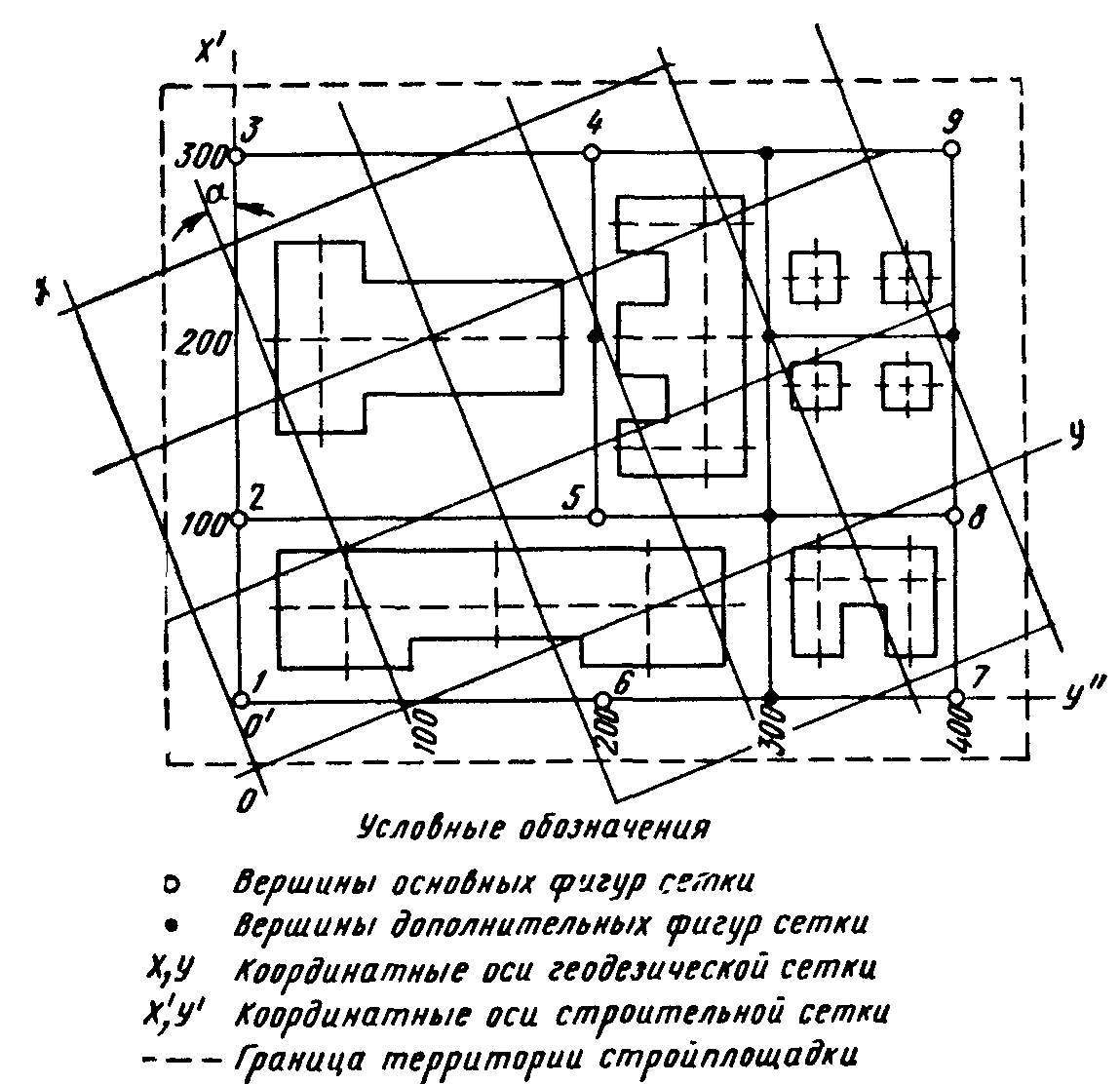

Рис. 2. Строительная сетка
До перенесения проекта сооружений на местность производят его геодезическую подготовку, которая включает:
а) аналитический расчет проекта;
б) составление разбивочных чертежей с данными привязки главных осей к пунктам геодезической основы;
в) разработку проекта производства геодезических работ (ППГР).
Геодезическая подготовка проекта зависит от способа проектирования сооружения: аналитического, графоаналитического, графического.
