В О Е Н Н О – Т Е Х Н И Ч Е С К И Й У Н И В Е Р С И Т Е Т
Кафедра «Аэродромов и дорог»
УТВЕРЖДАЮ
Начальник кафедры № 4
п-к_____________Д.Н. Ершов
«____»_____________2011 г.
№9
по учебной дисциплине
Прикладная геодезия Геодезическая выверка конструкций и технологического оборудования, обмер архитектурных объектов и других сооружений
|
Обсуждено на заседании ПМК № 1 «15» сентября 2011 г. Протокол №8
|
г. Балашиха, 2011 г.
Содержание:
1. Виды и состав геодезических работ 4
2. Организация обслуживания геодезических работ 5
3. Геодезические работы, выполняемые линейными ИТР 9
IV. Рекомендуемая литература
Обязательная
1. Т.И. Хаметов. Геодезическое обеспечение проектирования, строительства и эксплуатации, зданий, сооружений. Издательство Ассоциации строительных вузов, Москва, 2009 г., с – 200.
2. Д.А. Кулешов, Г.Е. Стрельников, Г.Е. Рязанцев. Инженерная геодезия. Картцентр – Геодезиздат, Москва, 1996г., с – 304
3. Инженерная геодезия. Под редакцией проф. Д.Ш. Михелева. Высшая школа, Москва, 2009 г., с – 464.
4. Ю.Д. Роев. Инженерная геодезия, части 1, 2, 3. Изд. ВТУ, 2003 г.
Дополнительная
5. Б.Д. Федоров. Геодезия. Высшая школа, Москва, 1969г., с – 312.
6. Н.П. Булгаков, Е.М. Рывина, Г.А. Федотов. Прикладная геодезия. Недра, Москва, 1990г., с – 416.
7. Г.В. Багратуни, И.Ф. Болгов, В.А. Величко и др. Инженерная геодезия. Недра, Москва, 1969г., с – 400.
8. М.А. Кардаев, В.А. Величко, Г.Е. Мепуриашвили. Геодезия в дорожном строительстве. Недра, Москва, 1972г., с – 143.
9. С.Ф. Мовчан, Я.А. Сокольский. Геодезические работы при монтаже строительных конструкций. «Высшая школа», Москва, 1970 г., с – 109.
10. Курс инженерной геодезии. Под редакцией В.Е. Новака. М.,Недра, 1989 г.
11. Лабораторный практикум по инженерной геодезии. М., Недра, 1990 г.
12. В.И. Федоров, П.И. Шилов. Инженерная геодезия. Недра, Москва, 1982г., с – 357.
Тема 3. Организация геодезических работ в строительстве
1. Виды и состав геодезических работ
Геодезические работы в строительстве выполняются в определенном объеме и с точностью, которые обеспечивают соответствие геометрических параметров строящегося сооружения проектной документации, требованиям строительных норм и правил. Геодезические работы включают: съемочные, трассировочные, разбивочные, а также исполнительные съемки, мониторинг пространственного положения объектов строительства.
Съемочные и трассировочные работы предшествуют проектированию строительства и проводятся в период инженерных изысканий. Разбивочные работы ведутся непосредственно в период строительства и предназначаются для перенесения проекта сооружения на местность. Исполнительные съемки осуществляются в процессе строительства и после его завершении с целью геометрического контроля за ходом выполнения и качеством строительно-монтажных работ. Наблюдения за пространственным положением объектов строительства (геодезический мониторинг) проводятся, в случае необходимости, в процессе строительства и эксплуатации сооружения.
В состав геодезических работ, связанных с их выполнением непосредственно на строительной площадке, входят:
- создание геодезической разбивочной основы для строительства, включающей построение разбивочной сети строительной площадки и перенесение на местность разбивочных осей зданий и сооружений, магистральных и внеплощадочных линейных сооружений, а также для монтажа технологического оборудования;
- разбивка внутриплощадочных, кроме магистральных, линейных сооружений или их частей, временных зданий (сооружений);
- создание внутренней разбивочной сети зданий (сооружений на исходном и монтажном горизонтах) и разбивочной сети для монтажа технологического оборудования, если это предусмотрено в проекте производства геодезических работ или в проекте производства работ;
- производство детальных разбивочных работ;
- геодезический контроль точности геометрических параметров зданий (сооружений) и исполнительные съемки законченных объектов или их отдельных частей с составлением исполнительной геодезической документации;
- геодезические измерения деформаций оснований, конструкций зданий (сооружений) и их частей, если это предусмотрено проектной документацией, установлено авторским надзором или органами государственного надзора.
Создание геодезической разбивочной основы для строительства и геодезические измерения деформаций зданий (сооружений) и их частей в процессе строительства выполняет заказчик. В обязанность подрядчика входит производство геодезических работ в процессе строительства, геодезический контроль точности геометрических параметров зданий (сооружений) и исполнительные съемки.
Для крупных и сложных объектов и зданий выше 9-ти этажей разрабатываются проекты производства геодезических работ (ППГР).
ППГР могут разрабатывать как подрядчик, так и проектные организации (по заданию заказчика). До начала выполнения геодезических работ на строительной площадке рабочие чертежи, используемые при разбивочных работах, должны быть проверены в части взаимной увязки размеров, координат и отметок и разрешены к производству техническим надзором заказчика.

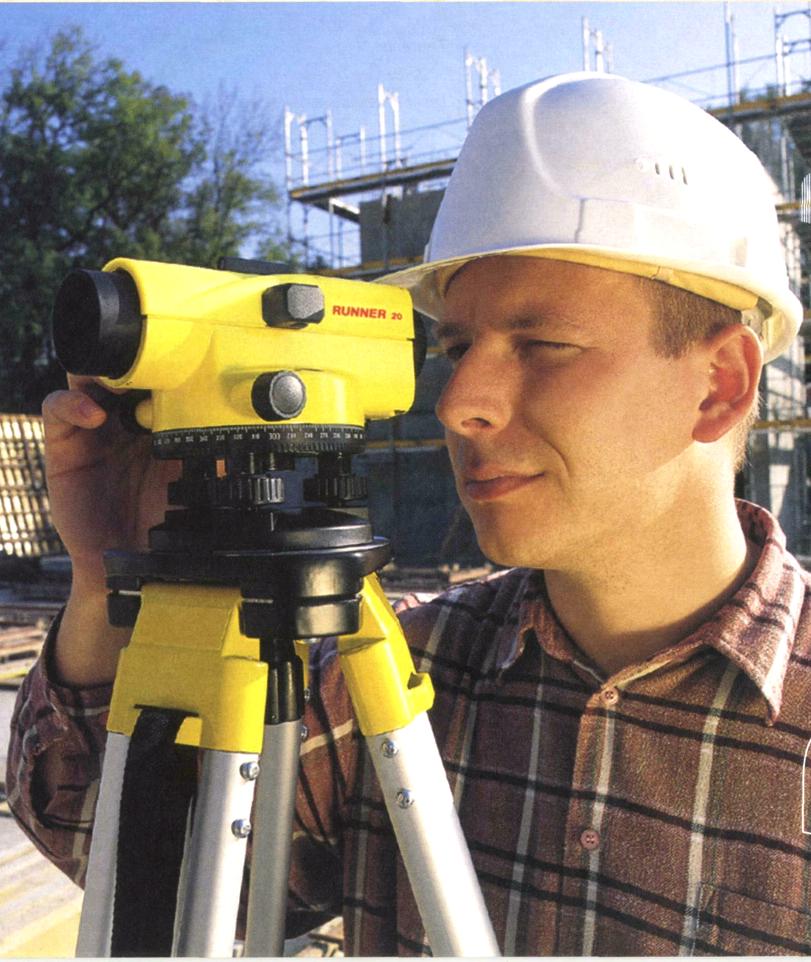

Геодезические работы следует выполнять приборами и инструментами соответствующей точности. Геодезические приборы должны быть поверены и отъюстированы в установленном порядке (в сертифицированных центрах и лабораториях Росстандарта), регулярно поверяться (технологические поверки) перед началом работ. Каждый геодезический прибор должен иметь свидетельство о поверке.
