Тема 2. Геодезические разбивочные работы
1. Перенесение проектной точки на местность Перенесение на местность точки с заданными плановыми координатами.
Разбивка и перенесение проектов сооружений на местность по своим действиям противоположна геодезическим съемочным работам. Разбивка отдельных элементов сооружения ведется с закрепленных на местности точек и линий опорной сети или с точек главных разбивочных осей сооружения.
В разбивке могут быть использованы способы прямоугольных координат (перпендикуляров), полярных координат, биполярных координат (угловых, линейных, комбинированных и створных засечек), створов и промеров.
Прямоугольная система координат
Если проектная документация выполнена в прямоугольной системе координат положение искомой точки находят отложением лентой в створе опорной линии от начальной точки этой линии абсциссы Х (рис. 1, а). В полученной точке теодолитом или экером восставляют перпендикуляр, по которому рулеткой откладывают ординату Y.
а) б)

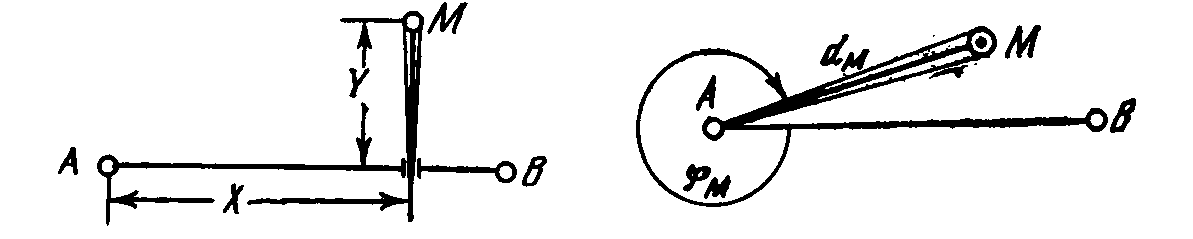

Рис. 1. Метод прямоугольных и полярных координат
