Отчет о практической работе

Система автоматизированного проектирования (САПР)

Тема: клапан механический

Преподаватель В.И. Афанасов

Студент 081012471 НГ 10-04 И.С.Зингер

Красноярск 2013

Оглавление

1. Задание……………………………………………………………….….….3

2. Построение 3D модели каждой детали, входящей в состав клапана…...5

3. Построение снесенного вида механического клапана………………….13

4. Выполнение анализа напряжений клапана……………………………...15

5. Создание видеозаписи по разнесению клапана на составляющие….....18

6. Построение чертежей наиболее интересных деталей…………………..19

7. Построение общего вида сборочного чертежа………………………….23

8. Заключение………………………………………………………………..25

Задание

Для выполнения практического задания мною был выбран механический клапан. Механический клапан предназначен для автоматических установок, распыляющих смазочно-охлаждающие жидкости. Клапан состоит из 12 деталей:

1. Корпус;

2. Толкатель;

3. Шток;

4. Пружина;

5. Седло;

6. Втулка;

7. Крышка;

8. Крышка с отверстием для втулки;

9. Прокладка (2шт);

10. Шайба;

11. Кольца уплотнительные;

12. Клапан.

Шайба и прокладки не являются стандартными изделиями, поскольку имеют не стандартизированные размеры. Схема, описание и чертежи деталей механического клапана представлены на рисунке 1.

Так как число деталей не соответствует количеству, регламентируемому преподавателем, мною, после составление 3D модели клапана, был выполнен расчет напряжений клапана.

В ходе работы мною разработан план действий:

• Построение 3D модели каждой детали, входящей в состав клапана;

• Построение снесенного вида механического клапана;

• Выполнение анализа напряжений клапана;

• Создание видеозаписи по разнесению клапана на составляющие части;

• Построение чертежей наиболее интересных деталей;

• Построение общего вида сборочного чертежа.

Рисунок 1

Построение 3D модели каждой детали, входящей в состав клапана

Все 3D модели были выполнены в Autodesk Inventor Professional 2013.

1. Корпус.

На рисунке 2 представлена 3D модель корпуса механического клапана. Для наглядности все детали выполнены в разном цвете (жаль, что принтер черно-белый).

Рисунок 2

Чертеж клапана будет представлен далее в работе, поэтому я не акцентирую свое внимание на его форме.

2. Толкатель.

На рисунке 3 представлена 3D толкателя корпуса механического клапана.

Рисунок 3

3. Шток.

На рисунке 4 представлена 3D модель штока механического клапана.

Рисунок 4

Как видно шток имеет четыре продольных паза для того, чтобы сжатый воздух проходил к распыляющему устройству.

4. Пружина.

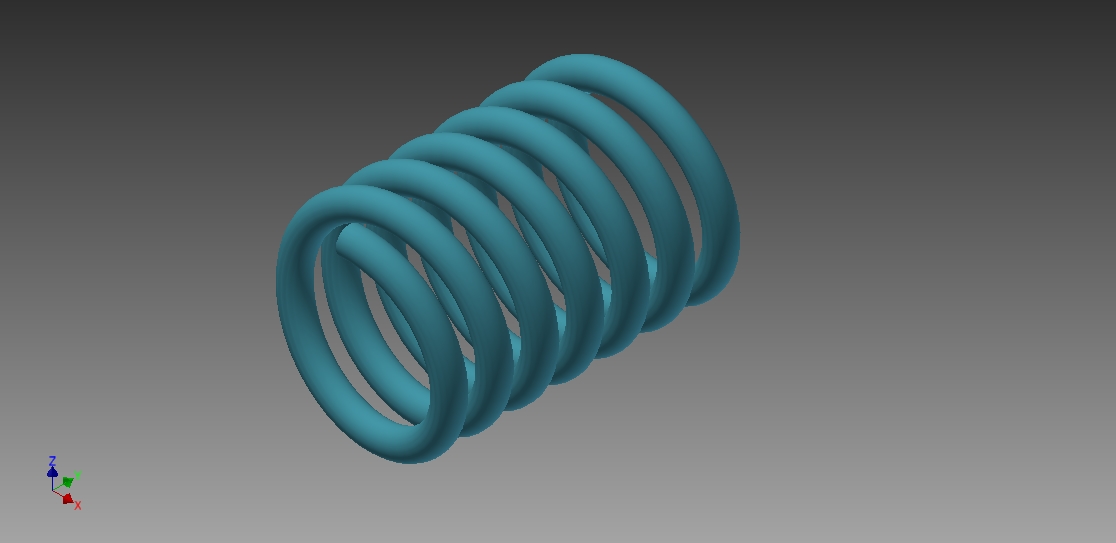

На рисунке 5 представлена 3D модель пружины механического клапана.

Рисунок 5

Пружина соединена с крышкой 1.

5. Седло.

На рисунке 6 представлена 3D модель седла механического клапана.

Рисунок 6

Для наглядности седло представлено с двух сторон.

6. Втулка

На рисунке 7 представлена 3D модель втулки механического клапана.

Рисунок 7

Рисунок 8

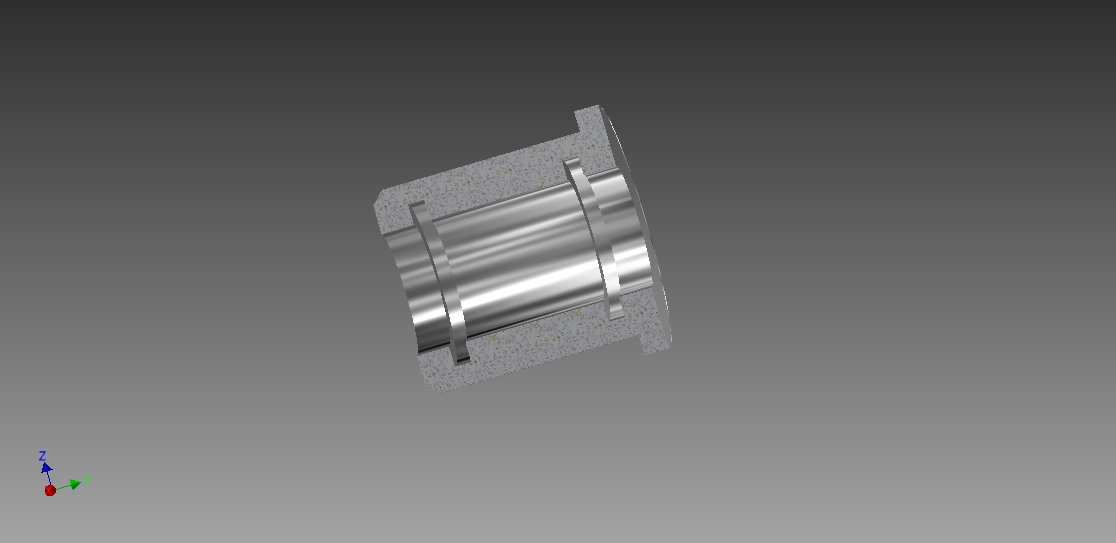

На рисунке 8 представлена втулка в разрезе.

7. Крышка 1.

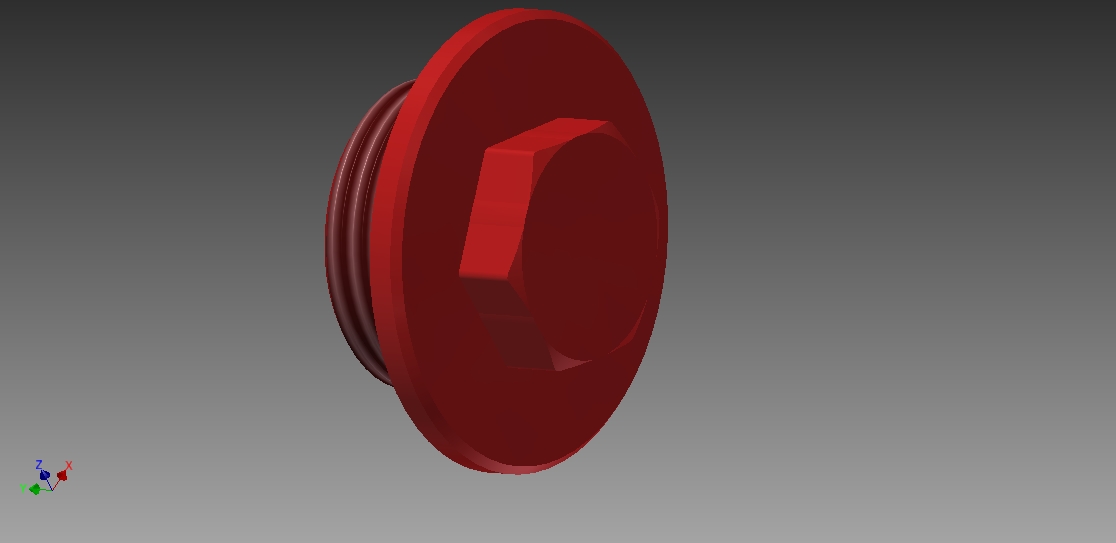

На рисунках 9,10 представлена 3D модель крышки механического клапана.

Рисунок 9

Рисунок 10

Данная крышка без отверстия и соединяется непосредственно с клапаном посредством пружины.

8. Крышка 2 (с отверстием для втулки).

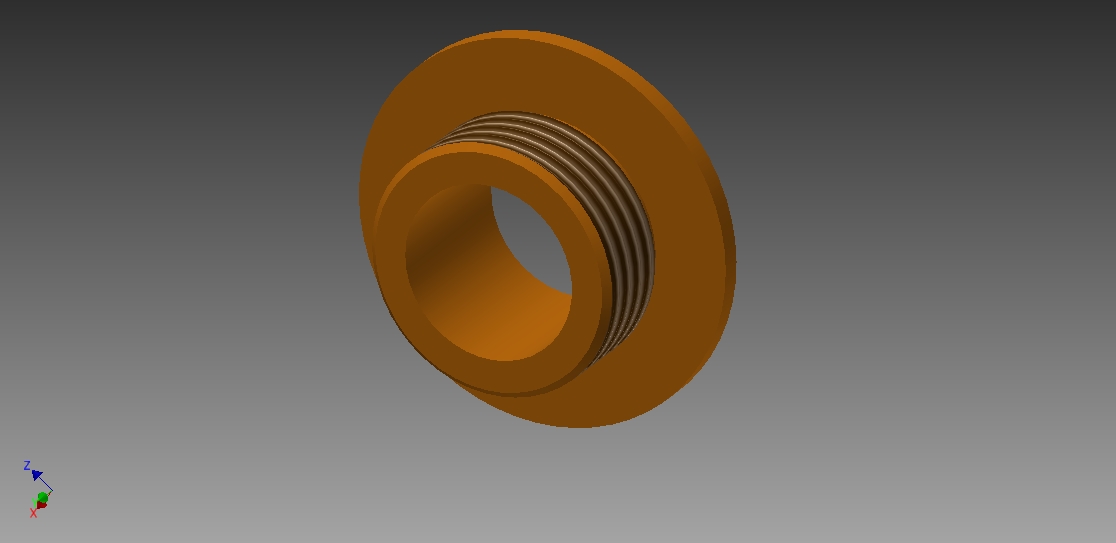

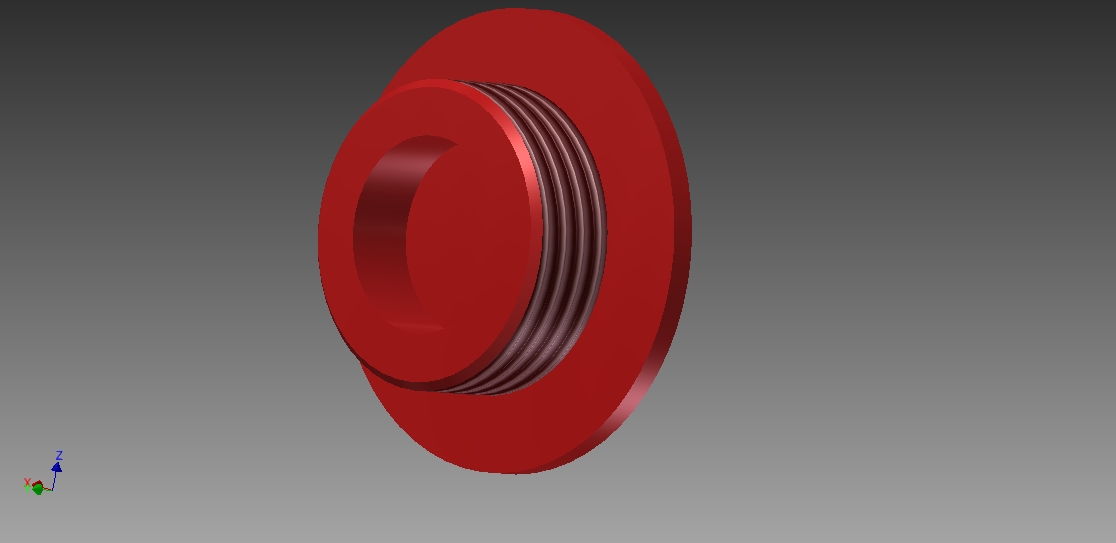

На рисунках 11, 12 представлена 3D модель второй крышки механического клапана.

Рисунок 11

Рисунок 12

Данная крышка имеет отверстие для втулки.

9. Прокладка.

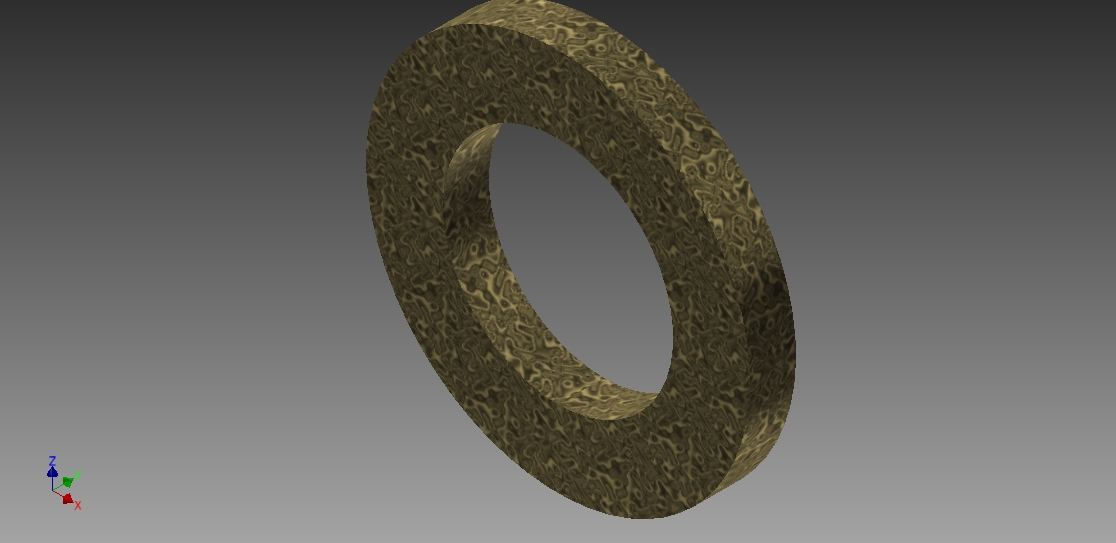

На рисунке 13 представлена 3D модель прокладки механического клапана.

Рисунок 13

В механическом клапане используются две прокладки для уменьшения потерь между крышками и корпусом.

10. Шайба.

На рисунке 14 представлена 3D модель шайбы механического клапана.

Рисунок 14

Мною под руководством Афанасова В.И. была реконструирована данная шайба, поскольку в задании использована шайба с неверным профилем. Шайба используется для уплотнения контакта между клапаном и седлом.
