Содержание:

1 Описание конструктивно-компоновочной схемы здания с эскизами…………….4

2 Конструктивные и химические меры по защите деревянных

конструкций от гниения и возгорания………………………………………………...8

2.1 Защита древесины от гниения……………………………………………………..8

2.1.1 Конструктивная защита от гниения……………………………………………..8

2.1.2 Химическая защита древесины от гниения……………………………………..8

2.2 Защита деревянных конструкций от возгорания…………………………………9

2.2.1 Конструктивная защита от возгорания………………………………………….9

2.2.2 Химическая защита от возгорания………………………………………………9

3 Расчет клеефанерной плиты покрытия……………………………………………10

3.1 Выбор конструктивной схемы панели…………………………………………...10

3.2 Сбор нагрузок на 1 м² на плиты покрытия………………………………………11

3.3 Определение геометрических характеристик приведенного сечения………....11

3.4 Определение максимального значения момента и поперечной силы…………14

3.5 Расчёт по нормальным напряжениям……………………………………………14

3.6 Расчет верхней обшивки на действие монтажной нагрузки …………………..15

3.7 Расчёт поперечного сечения плиты на скалывание…………………………….16

3.8 Проверка по деформации ……………………….………………………………..16

4 Расчет стропильной конструкции………………………………………………….18

4.1 Геометрические размеры…………………………………………………………18

4.2 Сбор нагрузок на стропильную конструкцию…………………………………..18

4.3 Проверка опорного сечения на скалывание…………...………………………...19

4.4 Проверка балки на действие нормальных напряжений.......……………………19

4.5 Определение прогиба балки………………………………..…………………….20

4.6 Расчет опорного узла балки………………………………………………………21

5 Расчет поперечника с подбором сечения колонны……………………………….22

5.1 Конструирование схемы колонны……………………………………………….22

5.2 Сбор нагрузок на раму и конструирование колонны………..………………….23

5.3 Раскрытие статической неопределенности поперечной рамы…...…………….25

5.4 Определение расчетных усилий для основной колонны.………………………26

5.5 Проверка сечения колонны по предельной гибкости......................…………....26

5.6 Проверка сечения колонны на нормальное напряжение……………………….27

Список использованных источников………………………………………………..29

1 Описание конструктивно-компоновочной схемы здания с эскизами

Проектируемый объект – производственное здание в г. Брянск. Здание в масштабе имеет размеры 106,6x14м. Здание однопролетное, шаг колонн В=4,1 м., высота от уровня чистого пола до низа стропильных конструкций – 6,8 м., уклон конструкции покрытия имеет уклон - 1:12. Тип стропильных конструкций - клеедощатые балки прямоугольного поперечного сечения.

Задаемся ориентировочными размерами колонны

Пространственная жесткость здания обеспечивается за счет защемления в фундаментах колонн с помощью натяжных анкеров.

H_k= H – 0,15 = 6,8 -0,15 = 6,65 м = 665 см.

h_k = ∙ H_k = ∙ 665 = 66,5…44,3 см.

Для колонны принимаю пиломатериалы толщиной 60 мм и шириной 150 мм. С учетом острожки размеры досок составят 54×135 мм. Принимаю 11 досок с такими размерами. Тогда:

h_k = 11∙54 = 594 мм.

Проверяю условие:

Конструктивная схема колонны представлена на рисунке 1.

Рисунок 1 – Конструктивная схема колонны

Задаемся ориентировочными размерами стропильной балки.

Высоту балки в середине пролёта принимаем из условия:

h_ср = ∙ L = ∙ 1400 = 140…93,3 см.

Для конструирования стропильной балки принимаю доски с размерами 40×175. С учетом острожки размеры доски 34×175. Принимаю 34 доски, тогда:

h_ср = 34∙34 = 1156 мм.

Т.к. длина конструкции превышает 12 м., то норма на стружку по ширине равна 200 мм с двух сторон, тогда ширина стропильной балки равна:

b_ср = 175-20 = 155 мм.

Уклон стропильной балки равен 1/12. Тогда высота балки на опоре будет равна:

h_оп = 1156 - = 573 мм.

На опоре принимаю 17 досок толщиной 34 мм, тогда окончательная высота балки на опоре составит h_оп = 17×34 = 578 мм.

При проектировании балки должно выполняться условие:

≤ 8,5 ;

= 7,45 ≤ 8,5.

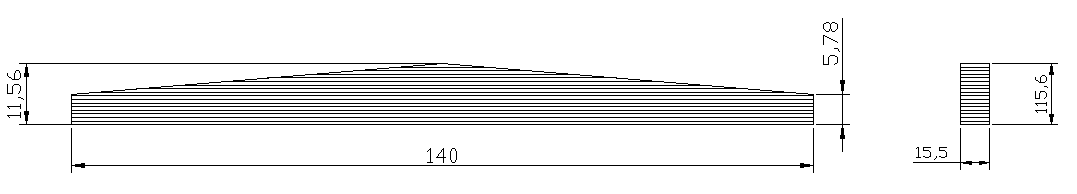

Конструктивная схема стропильной балки представлена на рисунке 2

Рисунок 2 – Конструктивная схема стропильной балки

Задаемся ориентировочными размерами плиты покрытия.

Принимаю конструкцию плиты с четырьмя поперечными рёбрами. Стандартная ширина листов фанеры 1525 мм. После острожки кромок получаем лист 1500 мм, что даёт зазор между панелями 10 мм.

Толщина верхнего фанерного листа мм;

Толщина нижнего фанерного листа мм.

Высоту плиты покрытия принимаю примерно равной:

h_пл = ∙ l_пл = ∙ 4100 = 136,7…117,14 мм.

Принимаю h_пл = 13,5 см. Найдем высоту ребра:

h_р = h_пл – δ_ф.в. - δ_ф.н. = 13,5 – 1 – 0,6 = 11,9 см.

С учетом сортамента принимаем высоту ребра 125 мм, и ширину ребра50 мм. После острожки по 3 мм с каждой стороны ребра получаем рёбра шириной 4,4 см и высотой 11,9 см.

С учетом требований пожарной безопасности площадь ребра должна быть больше или равной 50 см²:

F = h_р ∙ b_р = 11,9 ∙ 4,4 = 52,36 > 50 см².

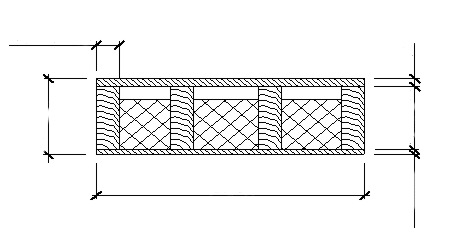

Конструктивная схема плиты покрытия представлена на рисунке 3.

Рисунок 3 – Конструктивная схема плиты покрытия

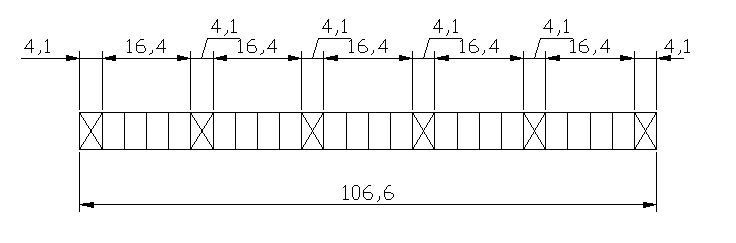

Правила установки связевых блоков.

1. Связевые блоки устанавливаются у торцов здания и далее равномерно с расстоянием в свету не более 24 м.

2. При применении плиты покрытия применяют связи в виде деревянных распорок квадратного поперечного сечения 100×100 мм и круглых крестообразных металлических тяжей из арматуры класса А1 диаметром 14 мм.

3. Оптимальный угол наклона связи в несущей конструкции 45° (допускается от 30° до 60°).

Рисунок 4 – Расположение связевых блоков
