2.4. Технічне завдання 4
Привод з двоступінчатим червячно-циліндричним (рис. 2.4, а) редуктором. Привод скребкового транспортера (рис.2.4, б). Привод зернового транспортера (рис. 2.4., в).
а) Спроектувати привод стрічкового конвеєра за схемою (рис. 2.4, а), що працює у середньонормальному (СН) режимі навантаження. Вихідну потужність Р4, кутову швидкість ω4, термін роботи h наведено в табл.. 2.4. Під час пуску можливе перевантаження (kn = 1,2).
Привод складається з електродвигуна, черв’ячної передачі (1) червячно-циліндричного редуктора, тихохідного циліндричного ступеня (2) редуктора, ланцюгової передачі (5).
б) Спроектувати привод скребкового транспортера за схемою (рис. 2.4, б), що працює в постійному (П) режимі навантаження. Вихідну потужність Р4, кутову швидкість ω4 і термін роботи привода h наведено в табл. 2.4.
Привод складається з електродвигуна, клинопасової передачі (1), черв’ячного редуктора (2) і конічного редуктора (3).
Примітка
Виконується розрахунок всіх передач, що входять у привід скребкового транспортера.
Складальне креслення черв’ячного або конічного редуктора виконують за вказівкою викладача-консультанта.
в) Спроектувати привод зернового транспортера (рас. 2.4, в), що працює у середньо нормальному (СН) режимі навантаження. Вихідну потужність Р3, кутову швидкість ω3 і термін роботи привода h наведено в табл.. 2.4. Під час пуску можливе перевантаження (kn = 1,3).
Привод складається з електродвигуна, черв’ячного редуктора (1), ланцюгової передачі (2) і одноступінчастого циліндричного горизонтального косозубого редуктора (3).
Примітка
Виконується розрахунок всіх передач, що входять у привод зернового транспортера.
Складальне креслення черв’ячного чи циліндричного редуктора виконується за вказівкою викладача-консультанта.

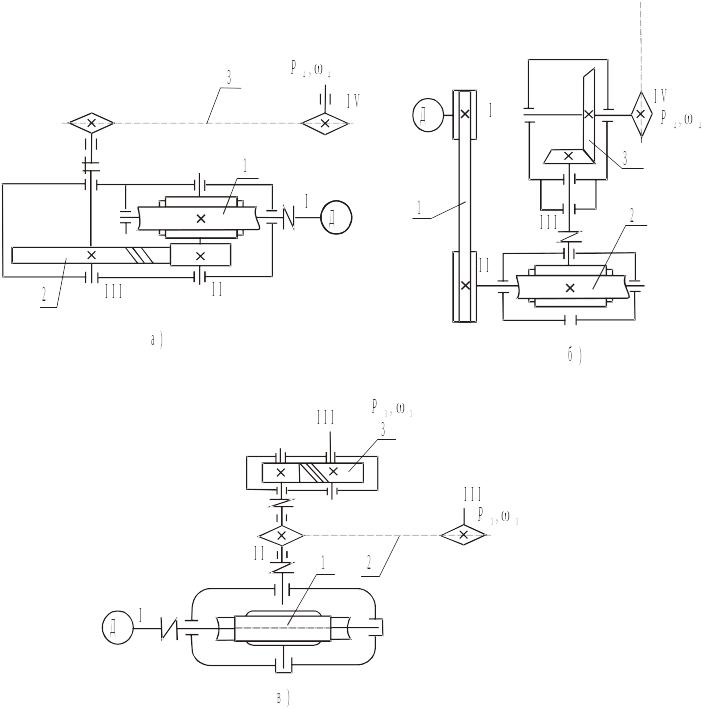

Рис. 2.4 – Схеми приводів з черв'ячною передачею
Таблиця 2.4 – Початкові параметри для розрахунку приводів (рис. 2.4, а, б, в)
Вихідні дані |
Варіанти |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Р3 (Р4), кВт |
2,0 |
1,5 |
2,2 |
1,8 |
2,5 |
1,9 |
2,1 |
2,3 |
2,0 |
2,6 |
w3 (w4), с-1 |
2,0 |
2,1 |
2,2 |
2,3 |
2,8 |
2,4 |
2,1 |
2,0 |
2,9 |
2,6 |
h´103, год. |
19 |
18 |
17 |
16 |
22 |
25 |
17 |
16 |
15 |
20 |
Додаток 1
Взірець напису на титульній сторінці пояснювальної записки
МІНІСТЕРСТВО АГРАРНОЇ ПОЛІТИКИ УКРАЇНИ
Дніпропетровський державний аграрний університет
Факультет механізації с.г. Кафедра „Надійності та
ремонту машин”
ПРИВОД
КОЛИСКОВОГО ЕЛЕВАТОРА
19 КП 004.000.000 ПЗ
Розрахунково-пояснювальна записка
до курсового проекту з дисципліни
„Деталі машин”
Студент ___________________________________________________
(група) (Прізвище, ініціали)
Керівник__________________________________________________
(Наук. ступінь, вчене звання) (Прізвище, ініціали)
Дніпропетровськ – 200...
Додаток 2
Взірець оформлення технічного завдання (стор.1)
МІНІСТЕРСТВО АГРАРНОЇ ПОЛІТИКИ УКРАЇНИ
Дніпропетровський державний аграрний університет
Кафедра „Надійності та ремонту машин”
ЗАВДАННЯ
на курсовий проект з деталей машин
Студенту ________________________ Групи _____________
Тема: спроектувати привод _________________________________________
за такими початковими даними:
потужність на вихідному валу привода Р = ______________________кВт
кутова швидкість вихідного вала привода ω = ___________________рад/с
термін служби передачі h = ___________________________________год
тип з’єднувальної муфти _________________________________________
Схема установки
Завдання № _______ Варіант № ___________
Обсяг проекту |
Термін виконання |
1. Креслення |
|
1.1 Міліметрівка (за рішенням кафедри) |
|
1.2 Редуктор |
|
1.3 Складальні одиниці редуктора і муфта |
|
1.4 Деталі редуктора і муфти |
|
1.5 Загальний вигляд привода |
|
2. Пояснювальна записка |
|
Захист проекту з „ ___” до „___” ____________________200 р.
Керівник проекту
