2. Технічне завдання на курсове проектування
Технічним завданням є вихідні данні із зазначенням типу і призначення машини та режиму її роботи. Об’єктом курсового проектування приймається привод стаціонарної сільськогосподарської машини, для якої джерелом енергії є асинхронний електродвигун змінного струму.
Тематикою курсового проектування має бути комплексна інженерна задача, що включає в себе кінематичні та силові розрахунки, вибір матеріалів і відповідної термообробки, розрахунки на міцність найбільш відповідальних деталей привода. Другою частиною проекту є креслення, де вирішуються питання конструювання з виконанням конструкторської документації у вигляді креслень загального виду привода, складальних і робочих креслень з розробкою відповідних специфікацій.
Технічні завдання розробляють на кафедрах викладачі-консультанти, що проводять курсове проектування. Одержане завдання студент оформлює відповідним чином і підписує його у керівника проекту.
Взірець бланку для оформлення технічного завдання наведено у дод. 2.
Технічне завдання має у своєму складі умови роботи привода, початкові параметри, кінематичну схему, термін та режим роботи тощо.
На початку проектування студент аналізує за наданою схемою призначення привода, місце його встановлення, визначає умови експлуатації (число змін, періодичність включення, характер робочого навантаження, реверсивність тощо). Передбачається також самостійне вивчення конструкції елементів привода за спеціальними посібниками і атласами конструкцій редукторів.
Кінематична схема привода складається у відповідності з вимогами стандартів.
При складанні схеми рекомендується пасову передачу розташувати біля двигуна, а ланцюгову чи відкриту зубчасту – після редуктора. Швидкохідний вал з’єднується з валом двигуна пружними муфтами, а тихохідний вал з валом робочої машини – жорсткими.
Вали нумерують, починаючи від двигуна, римськими цифрами, а передачі в тому ж порядку – арабськими. Вали, з’єднані муфтою слід вважати кінематично єдиним валом.
В зірці технічних завдань наведено на рис. 2.1 ... 2.4.
2.1. Технічне завдання 1.
Привод з двоступінчастим циліндричним редуктором, виконаним за розгорнутою схемою. Можливі варіанти схем привода наведено на рис. 2.1 а, б, в.
а) Спроектувати привод скребкового конвеєра за схемою (рис. 2.1, а), що працює у середньонормальному (СН) режимі навантаження; під час пуску можливе перевантаження (kn = 1,5); вихідна потужність Р4, кутова швидкість приводного вала транспортера ω4, термін роботи h наведено в табл. 2.1. Привод складається з електродвигуна, (плоско) клинопасової передачі (1), швидкохідного ступеня горизонтального циліндричного редуктора (2), тихохідного ступеня редуктора (3).
б) Спроектувати привод стрічкового транспортера за схемою (рис. 2.1, б), що працює у легкому (Л) режимі навантаження. Колову силу F на веденій зірці, число зубців зірки z, швидкість руху V, крок р і термін роботи h наведено в табл.. 2.1. Привод складається з електродвигуна, швидкохідного ступеня горизонтального циліндричного редуктора (1), тихохідного ступеня редуктора (2), ланцюгової передачі (3).
в) Спроектувати привод люлечного елеватора за схемою (рис. 2.1, в), що працює у важкому (В) режимі. Під час пуску можливе перевантаження
(kn = 1,5). Колову силу F на веденій зірці, число зубців зірки z, швидкість руху V, крок Р і термін роботи h наведено в табл.. 2.1. Привод складається з електродвигуна швидкохідного ступеня вертикального циліндричного редуктора (1), тихохідного ступеня редуктора (2), ланцюгової передачі (3).

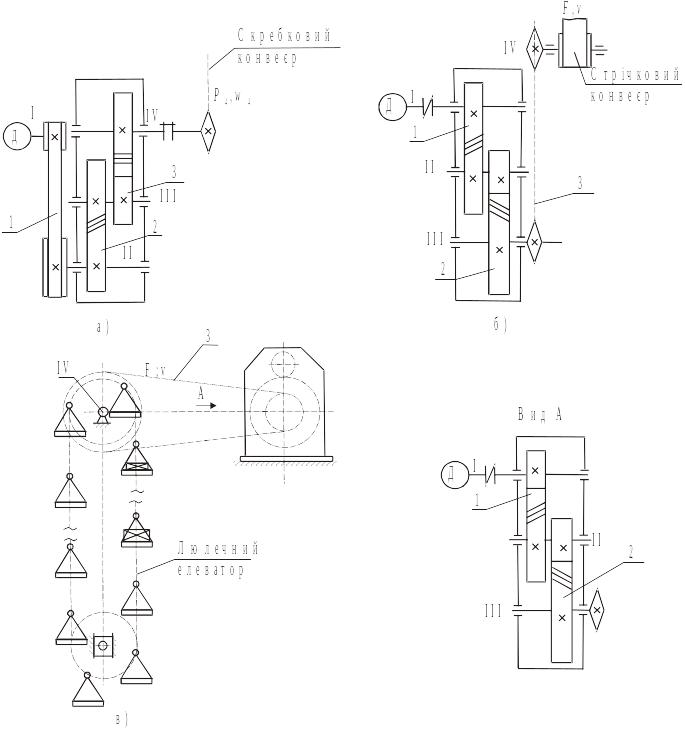

Рис. 2.1 – Схеми приводів з двоступінчастим циліндричним редуктором, виконаним за розгорнутою схемою (позначення – в тексті)
Таблиця 2.1 – Початкові параметри для розрахунку приводів (рис. 2.1, а, б, в)
Вихідні дані |
Варіанти |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
F, кН |
15,0 |
11,0 |
12,5 |
14,0 |
- |
12,0 |
11,5 |
18,0 |
15,0 |
16,0 |
V, м/с |
0,42 |
0,65 |
0,38 |
0,60 |
0,50 |
0,45 |
0,40 |
0,35 |
0,30 |
0,35 |
р, мм |
100 |
125 |
125 |
80 |
80 |
100 |
125 |
150 |
100 |
150 |
z |
7 |
8 |
7 |
9 |
11 |
10 |
10 |
7 |
8 |
9 |
h´103, год. |
16 |
17 |
24 |
25 |
17 |
16 |
15 |
18 |
16 |
25 |
Р4, кВт |
2,0 |
1,5 |
2,2 |
1,8 |
2,5 |
1,9 |
2,1 |
2,3 |
2,0 |
2,6 |
w4, с-1 |
2,0 |
2,1 |
2,2 |
2,3 |
2,8 |
2,4 |
2,1 |
2,0 |
2,9 |
2,6 |
