ОБЩИЕ СВЕДЕНИЯ

Генератор переменного тока c регулятором напряжения:

  – Bosch

G1-28A, K1-35A, K1-45A, K1-55A

  – Lucas

A115/28, A115/36, A133/45, A133/55, 9 AR 2657 G

  – Motorola

9 AR 2650D, 9 AR 2652 F, 9 AR 2627 G

Ток отдачи

13,5 В при 6000 об/мин

Номинальное напряжение

13,7 – 14,6 В при 4000 об/мин

Максимальная частота вращения ротора

15000 об/мин

Минимальная длина щеток, выступающих из держателя в свободном состоянии:

  – Bosch и Lucas

5 мм

  – Motorola

4 мм

Сопротивление обмотки статора (одной фазы), Ом:

  – Bosch

0,2 + 0,02 (G1-28A), 0,13 + 0,013 (K1-35A), 0,09 + 0,009 (K1-45A), 0,07 + 0,007 (K1-55A)

  – Lucas

0,198 ± 0,005 (A115/28), 0,133 ± 0,005 (A115/36), 0,098 ± 0,001 (A133/45), 0,09 + 0,009 (A133/55), 0,20 ± 0,001 (9 AR 2657 G)

  – Motorola

0,35 ± 5% (9 AR 2650 D), 0,35 ± 5% (9 AR 2652 F), 0,28 ± 5% (9 AR 2627 G)

Сопротивление обмотки ротора, Ом:

  – Bosch

3,4 + 0,4 (G1-28A и K1-35A), 4,0 + 0,4 (K1-45A и K1-55A)

  – Lucas

3,25 ± 5% (A115/28), 3,20 ± 5% (остальные)

  – Motorola

4,0 ± 0,2 (все модели)

Максимальная отдача тока при 13,5 В и 6000 об/мин, А:

  – Bosch

28 (G1-28A), 35 (K1-35A), 45 (K1-45A), 55 (K1-55A)

  – Lucas

28 (A115/28), 35 (A115/36), 45 (A133/45), 55 (A133/55), 45 (9 AR 2657 G)

  – Motorola

28 (9 AR 2650 D), 35 (9 AR 2652 F), 45 (9 AR 2627 G)

Ремень генератора

Motorcraft 0165

Натяжение ремня:

  – нового

400 – 500 Н

  – бывшего в употреблении

300 – 400 Н

Стартер с электромагнитным включением и вращением ротора по часовой стрелке:

  – Lucas

8М 90 или 9М 90

  – Bosch

0,8 кВт, 0,85 кВт или 0,90 кВт

  – Nippondenso

0,6 кВт или 0,9 кВт

Количество щеток

4 (кроме Nippondenso, в котором 2 щетки)

Минимальная длина щеток, мм:

  – Lucas

8,0

  – Bosch

10,0

  – Nippondenso:

     • 0,6 кВт

10,0

     • 0,9 кВт

9,0

Минимальный размер коллектора, мм:

  – Lucas

2,05 (толщина)

  – Bosch

32,8 (диаметр)

  – Nippondenso

0,6 (толщина)

Осевой зазор якоря, мм:

  – Lucas

0,25

  – Bosch

0,30

  – Nippondenso

0,60

Число зубьев приводной шестерни

10

Максимальный крутящий момент при 20° C, Нм:

  – Lucas:

     • 8М 90

9,5

     • 9М 90

12,88

  – Bosch:

     • 0,8 кВт

9,31

     • 0,85 кВт

10

     • 0,90 кВт

12

  – Nippondenso:

     • 0,6 кВт

11,3

     • 0,9 кВт

12,2

Мощность, Вт:

  – Lucas:

     • 8М 90

700

     • 9М 90

830

  – Bosch:

     • 0,8 кВт

730

     • 0,85 кВт

805

     • 0,90 кВт

860

  – Nippondenso:

     • 0,6 кВт

720

     • 0,9 кВт

970

Потребляемая мощность при заторможенном роторе и напряжении на клеммах, равном 7 В, Вт:

  – Lucas:

     • 8М 90

2730

     • 9М 90

3220

  – Bosch:

     • 0,8 кВт

2490

     • 0,85 кВт

3120

     • 0,90 кВт

3570

  – Nippondenso:

     • 0,6 кВт

2800

     • 0,9 кВт

4200

Фары с вольфрамовой нитью накала

50/ 45

Фары галогенные

60/ 55

Передние и задние указатели поворотов, стоп-сигнал, фонарь заднего хода и задний противотуманный фонарь

21

Боковые указатели поворотов, габаритные задние огни и лампы подсветки номерного знака

5

Габаритные передние огни

4

Контрольные лампы индикации в комбинации приборов

1,3

Подсветка приборов в комбинации приборов

2,6

Подсветка прикуривателя

1,4

Освещение вещевого ящика

2

Освещение багажного отсека и салона

10

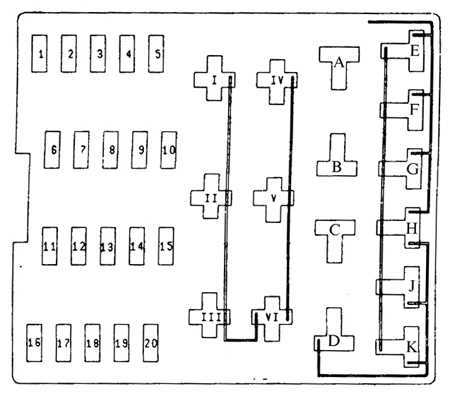

1 – 20 – предохранители; I – омыватели фар; II – обогрев заднего стекла с  автоматическим выключением; III – периодический режим работы стеклоочистителя ветрового стекла; IV – блокировка запуска двигателя на автомобилях с автоматической коробкой передач; V – защита от перегрузки топливного насоса; VI – замок зажигания; А – контрольная лампочка оборотов  холостого хода; В – антиблокировочная система;

С – комбинированный звуковой сигнал; D – задний противотуманный фонарь (устанавливается только в Швеции и Норвегии); E – электрический стеклоподъемник (устанавливается только в Швеции и Норвегии); F – обогрев передних сидений; G – фары I (устанавливаются только в Швеции и Норвегии); H – фары II (устанавливается только в Швеции и Норвегии); I – фары дальнего света; К – фары ближнего света

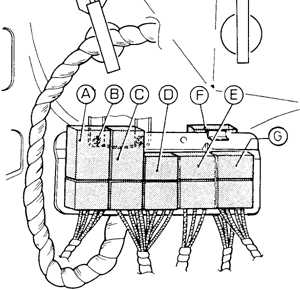

А – обогрев стекла (серое); В – самонарезающий винт; С – система впрыска топлива (фиолетовое)  или задержка запуска двигателя (зеленое или белое); D – блок диодов;

Е – уменьшение ближнего света фар для автомобилей с правым рулем (синее); F – датчик скорости вращения (черное); G – антиблокировочная система (зеленое)

N

Сила тока

Защищаемые цепи

1

15

Аварийная сигнализация, звуковой сигнал

2

15

Освещение салона, прикуриватель

3

30

Обогрев заднего стекла, электропривод наружного зеркала заднего вида

4

30

Омыватель фар

5

15

Центральный замок

6

15

Обогрев сидений

7

20

Электрический топливный насос

8

15

Дополнительные фары

9

10

Левая фара дальнего света

10

10

Правая фара дальнего света

11

20

Вентилятор отопителя

12

25

Вентилятор радиатора

13

10

Указатели поворотов, фонари заднего хода

14

10

Левая фара ближнего света

15

10

Правая фара ближнего света

16

20

Электродвигатели стеклоочистителей и омывателей

17

10

Стоп-сигналы, комбинации приборов

18

30

Электрические стеклоподъемники

19

10

Левый габаритный свет

20

10

Правый габаритный свет
