4.2. Поперечная, путевая и боковая устойчивость самолета

Среди факторов, определяющих закономерности бокового движения, наибольшую роль играют характеристики поперечной и путевой устойчивости.

Поэтому каждому летчику для понимания всех особенностей поведения самолета необходимо представлять фактическую картину бокового движения и, в частности, сущность конкретного проявления поперечной и путевой устойчивости.

Способность самолета без вмешательства летчика восстанавливать в полете первоначальное состояние поперечного равновесия называется поперечной устойчивостью.

Рассмотрим поведение самолета при случайном нарушении поперечного равновесия. Например, под воздействием вертикального порыва ветра на одно из полукрыльев самолет начнет вращаться относительно оси X, т. е. крениться.

При вращении самолета вокруг продольной оси происходит изменение углов атаки на полукрыльях: на опускающемся крыле углы атаки увеличиваются, а на поднимающемся - уменьшаются (рис. 32). В результате подъемные силы полукрыльев также изменят свои первоначальные величины: на поднимающемся подъемная сила У_ПОД будет меньше исходной, а на опускающемся больше, т. е. Результирующая подъемных сил Y' сместится в сторону опускающегося полукрыла и, действуя на плечо а, создаст тормозящий (демпфирующий) момент М_Х._демпф, препятствующий дальнейшему увеличению угла крена. Однако демпфирующий момент действует только при вращении самолета относительно оси Х и как только вращение (кренение) прекращается, прекращается и действие этого момента. Поэтому восстановить исходное поперечное равновесие демпфирующий момент не может.

Демпфирующий момент равновесия не восстановит, однако вращение самолета прекратится, и он останется накрененным на некоторый угол γ (рис. 33).

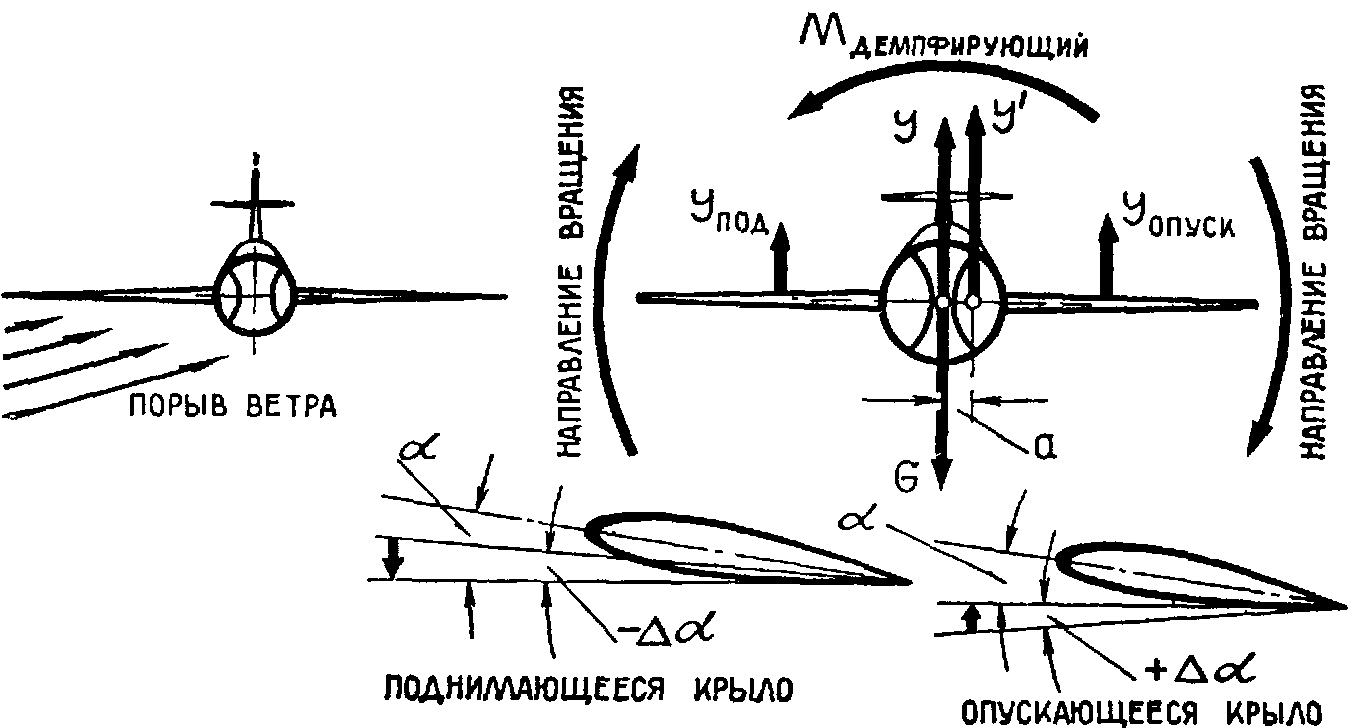

Рис. 32. Схема сил, действующих на самолет при его вращении относительно оси Х

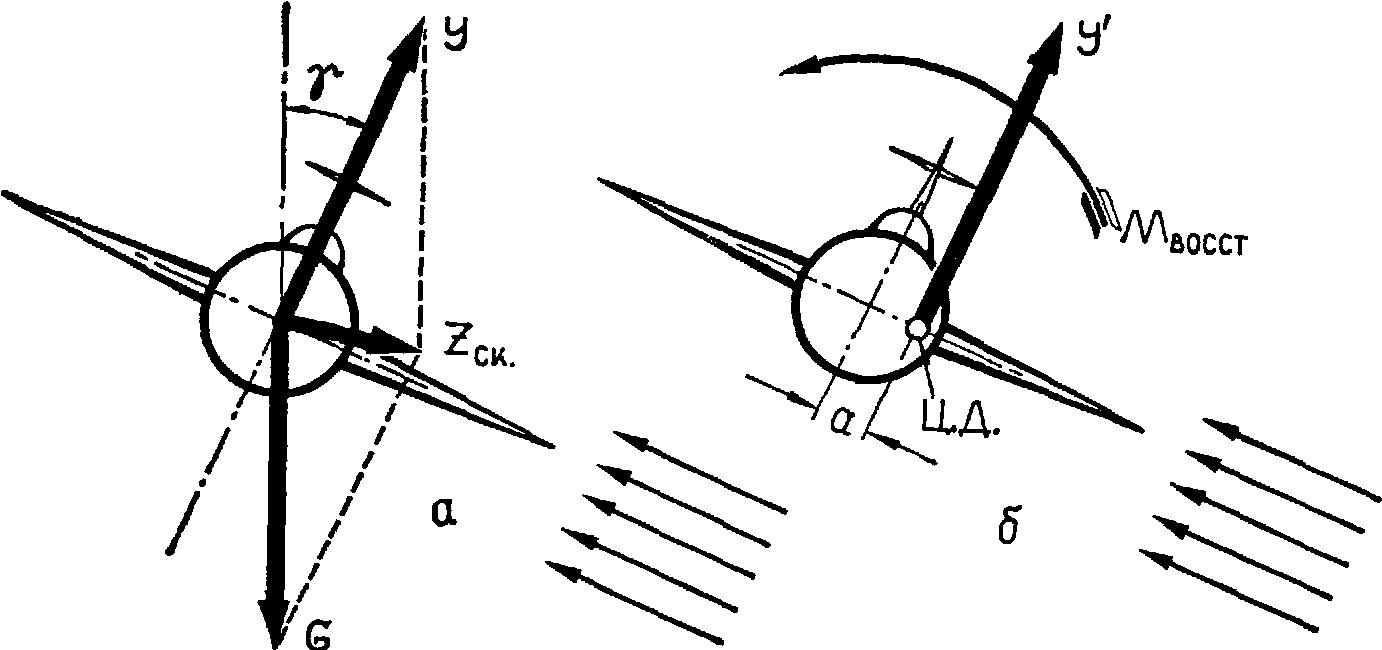

Рис. 33. Восстановление поперечного равновесия при скольжении самолета

Накренившийся самолет начинает скользить на опущенное крыло под воздействием силы Z_СК, составляющей силы веса и подъемной силы (см. рис. 33). При полете самолета со скольжением характер обтекания полукрыльев и распределения давления на них изменяется. На опущенном полукрыле условия обтекания лучше, а на поднятом из-за аэродинамического затенения хуже, вследствие чего на опущенном пол у крыле подъемная сила создается большей величины, чем на поднятом (У_оп > У_под).

Результирующая подъемная сила Y´, как это показано на рис. 33, сместится в сторону опущенного полукрыла и, действуя на плече а относительно центра тяжести, создаст восстанавливающий момент (М_вост), который после прекращения действия внешних сил прекратит свое действие. Таким образом, поперечная устойчивость обеспечивается самим крылом, но не за счет только крена, а и за счет возникающего при этом скольжения.

Величина восстанавливающего момента, степень статической поперечной устойчивости зависят от площади крыла, угла поперечного V, стреловидности, удлинения крыла, от площади вертикального оперения и т. д.

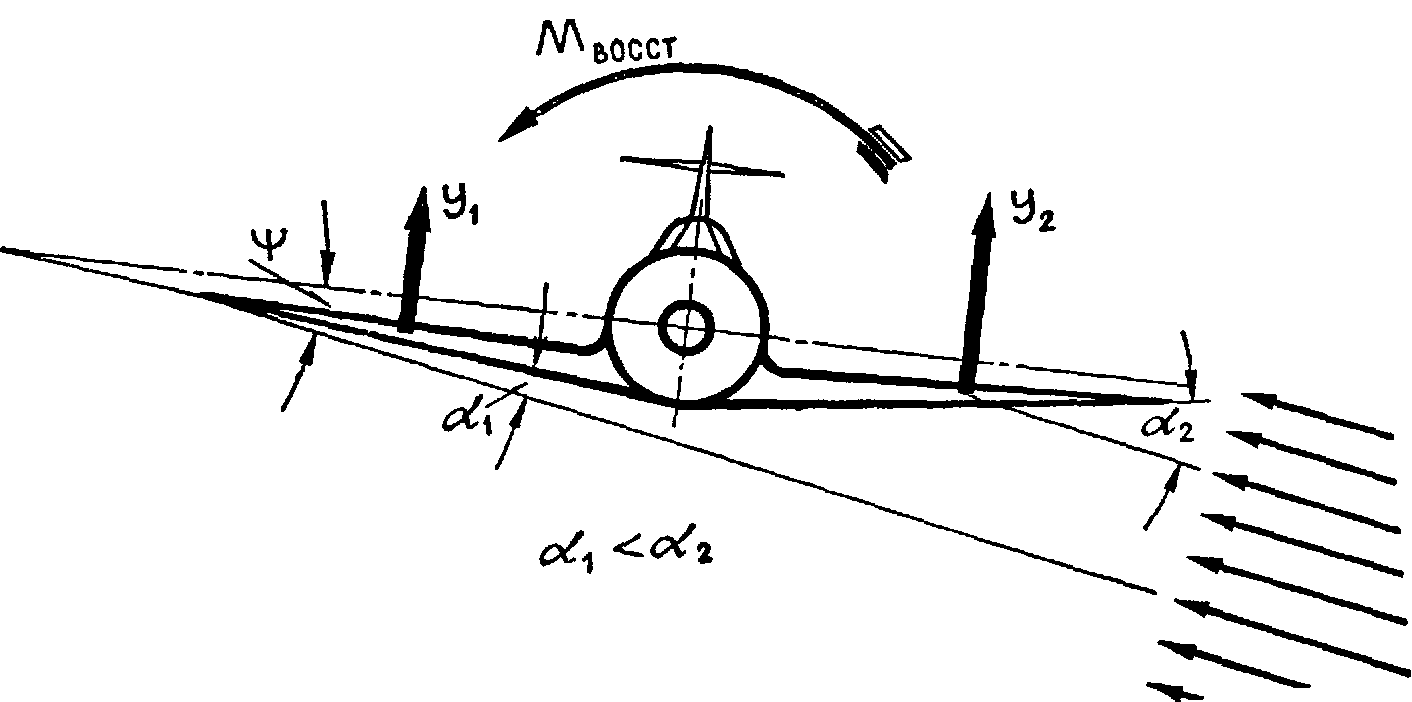

Рис. 34. Влияние угла поперечного V на поперечную устойчивость самолета

Рассмотрим влияние упомянутых факторов на поперечную устойчивость самолета.

Площадь крыла сильно влияет на величину демпфирующего момента. При постоянной скорости и высоте полета в диапазоне летных углов атаки величина прироста подъемной силы ΔУ зависит только от Δα и площади крыла S.

Демпфирующий момент М_Хдемпф возникает при наличии вращения самолета вокруг оси X, в результате чего появляется разность в углах атаки полукрыльев. От величины этой разности зависит изменение в подъемных силах правого и левого полукрыльев.

(14)

Из формулы следует, что при прочих равных условиях величина изменения подъемной силы на крыле, а, следовательно, и М_Хдемпф будет зависеть от площади крыла S. Чем больше площадь крыла, тем труднее самолет выходит из состояния равновесия, и наоборот, если самолет имеет глубокое нарушение равновесия, то демпфирующий момент будет сдерживать быстрое возвращение к исходному положению.

Угол поперечного V крыла имеет большое значение для поперечной устойчивости самолета. Как видно на Рис. , при скольжении крыла, имеющего угол поперечного V, полукрылья обтекаются боковым потоком воздуха под различными углами атаки. У опущенного полукрыла угол атаки больше, чем у поднятого, соответственно произойдет увеличение подъемной силы на опущенном и уменьшение на поднятом полукрыльях.

С увеличением угла поперечного V разница в углах атаки и подъемных силах опущенного и приподнятого крыльев также увеличится. Вследствие этого будет иметь место увеличение восстанавливающего момента.

Таким образом, чем больше угол поперечного V крыла, тем лучше поперечная устойчивость самолета. У современных самолетов с прямыми и трапециевидными крыльями угол поперечного V находится в пределах от 0 до +7°.

Стреловидность крыла увеличивает поперечную устойчивость самолета. Чем больше угол стреловидности, тем лучше поперечная устойчивость. Это объясняется неодинаковым характером обтекания стреловидных полукрыльев при нарушении поперечного равновесия Если нарушено поперечное равновесие, то самолет совершает полет со скольжением. При наличии прямой стреловидности величина подъемной силы зависит не от скорости потока V , а от ее составляющих V₁, направленных перпендикулярно передним кромкам. Так как эффективная скорость V₁ у крыла, выдвинутого вперед, больше, а отстающего меньше, то и подъемные силы полукрыльев также будут неодинаковы.

Вследствие этого появляется дополнительный восстанавливающий момент за счет стреловидности. Таким образом, прямая стреловидность крыла способствует повышению поперечной устойчивости самолета. Однако у самолетов с крылом прямой стреловидности поперечная устойчивость может возрасти настолько, что станет излишней. А это ухудшит управляемость и может вызвать так называемую колебательную неустойчивость. По этой причине у самолетов со стреловидным крылом угол поперечного V делают, как правило, отрицательным (до -5°) Этим ухудшают поперечную устойчивость, с тем, чтобы добиться приемлемых значений управляемости и исключить нежелательные побочные явления в виде колебательной неустойчивости.

Удлинение крыла. Чем больше удлинение крыла, тем на большем плече будет действовать подъемная сила Y_кр, сместившаяся в направлении опускающегося крыла, и тем больше будет восстанавливающий момент, а, следовательно, лучше поперечная устойчивость самолета.

На поперечную устойчивость оказывают влияние боковые поверхности фюзеляжа, вертикального оперения, мотогондол. Если центр давления этих поверхностей окажется выше центра тяжести самолета, то моменты аэродинамических сил, действующих на боковые поверхности фюзеляжа, вертикального оперения, и мотогондол, будут стремиться восстановить нарушенное равновесие. Это положительно отразится на поперечной устойчивости, особенно у самолетов с нижним и средним расположением крыла, и в меньшей степени у самолетов с верхним расположением.
