1. Подъемная сила крыла. Коэффициент подъемной силы крыла. Угол атаки
Силы,
действующие на самолет.
В полете на самолет действуют (рис. 1)
сила тяги двигателя
,
полная
аэродинамическая сила
,
сила веса
.
Сила тяги
обычно
направлена по продольной оси самолета
вперед.

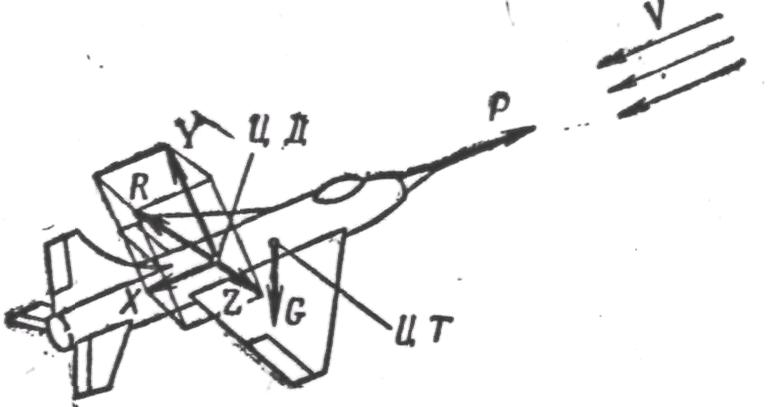

Рис. 1. Силы, действующие на самолет в полете
Сила
веса приложена в центре тяжести и
направлена по Вертикали к центру Земли.
Полная аэродинамическая сила
является равнодействующей сил
взаимодействия между воздушной средой
и поверхностью самолета. Она разлагается
на три составляющие силы
.
Сила
Y
направлена
перпендикулярно набегающему потоку и
называется подъемной силой. Сила
лобового сопротивления X
направлена
параллельно набегающему потоку в
сторону, противоположную движению
самолета. Боковая аэродинамическая
сила Z
направлена
перпендикулярно плоскости, содержащей
составляющие силы X
и
Y.
Сила R и ее составляющие Y, X, Z приложены в центре давления. Положение центра давления в полете изменяется и не совпадает с центром тяжести. В зависимости от расположения двигателей на самолете сила тяги Р также может не проходить через центр тяжести.
Движение самолета в воздушной среде обычно рассматривается как движение твердого тела, масса которого сосредоточена в его центре тяжести.

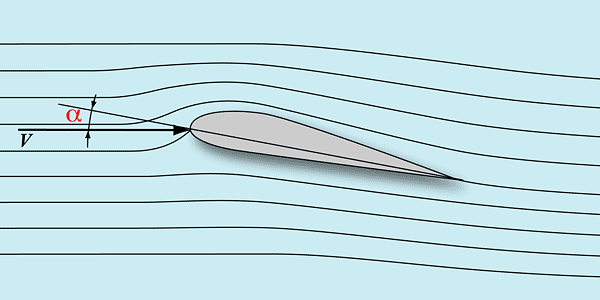

Профиль к линиям течения находится под углом атаки α – это угол между хордой профиля и невозмущенными линиями течения Рис. 2. Там, где линии течения сближаются, скорость потока возрастает, а абсолютное давление падает. И наоборот, где они становятся реже, скорость течения уменьшается, а давление возрастает.
Рис. 2. Профиль крыла в потоке воздуха
В разных точках профиля воздух давит на крыло с разной силой. Разницу между местным давлением у поверхности профиля и давлением воздуха в невозмущенном потоке можно представить в виде стрелочек, перпендикулярных контуру профиля, так что направление и длина стрелочек пропорциональна этой разнице. Тогда картина распределения давления по профилю будет выглядеть как показано на рисунке 3.

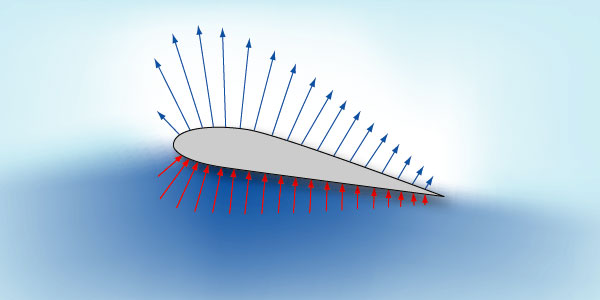

Рис. 3. Картина распределения давления по профилю.
На нижней образующей профиля имеется избыточное давление – подпор воздуха. На верхней же, - наоборот, разрежение. Причем оно больше там, где выше скорость обтекания. Величина разрежения на верхней поверхности в несколько раз превышает подпор на нижней.
Из картины распределения давления видно, что львиная доля подъемной силы образуется не из-за подпора на нижней образующей профиля, а из-за разряжения на верхней.
Векторная сумма всех поверхностных сил создает полную аэродинамическую силу R, с которой воздух действует на движущееся крыло Рис. 4:

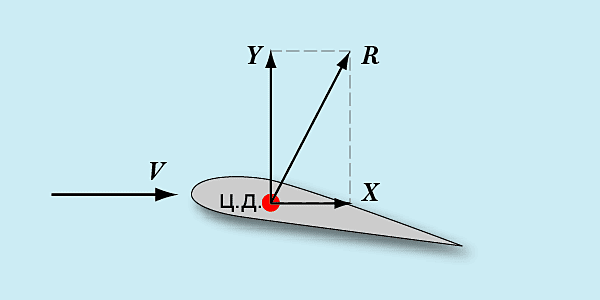

Рис. 4. Подъемная сила крыла и сила его лобового сопротивления.
Разложив эту силу на вертикальную Y и горизонтальную X компоненты, мы получим подъемную силу крыла и силу его лобового сопротивления.
Распределение давления по верху профиля, имеет большой перепад давления с задней половины профиля на переднюю, то есть перепад направлен навстречу потоку обтекания. Начиная с некоторого угла атаки, этот перепад становится причиной возникновения обратного тока воздуха вдоль второй половины верхней образующей профиля Рис. 5:

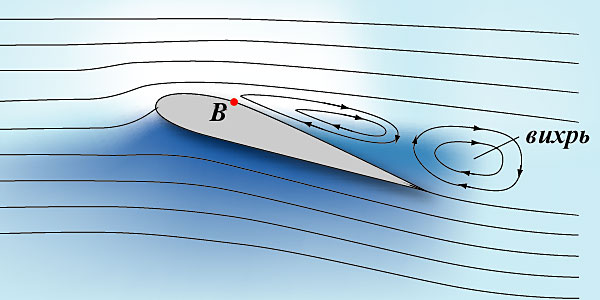

Рис. 5. Возникновение вихревое обтекания с линиями обратного тока.
В точке В происходит отрыв пограничного слоя от поверхности крыла. За точкой отрыва возникает вихревое обтекание с линиями обратного тока. Происходит срыв потока.

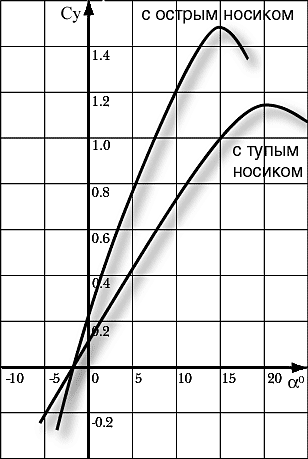

Рис. 6. Коэффициент подъемной силы крыла с носиком разной кривизны.
Подъемную
силу и силу лобового сопротивления
принято рассчитывать через коэффициент
подъемной силы Сy
и коэффициент силы лобового сопротивления:
Cx
и
)

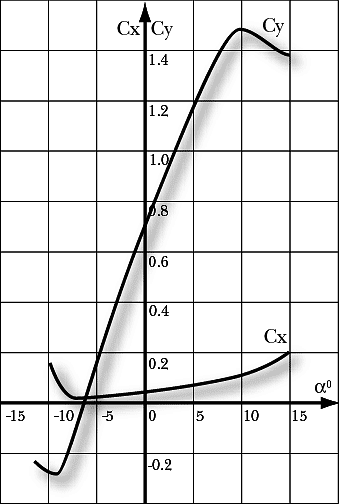

Графическая зависимость коэффициента подъемной силы Сy и коэффициента силы лобового сопротивления Cx от угла атаки показана на рис. 7.
Рис. 7. Коэффициент подъемной силы и коэффициент лобового сопротивления крыла.
Аэродинамическим качеством профиля называется отношение подъемной силы к лобовому сопротивлению. Сам термин качество происходит из функции крыла – оно призвано создавать подъемную силу, а то, что при этом появляется побочный эффект – лобовое сопротивление, явление вредное. Поэтому логично отношение пользы к вреду назвать качеством. Можно построить зависимость Су от Сх на графике Рис. 8.
Зависимость Сy от Cx в прямоугольных координатах называется полярой профиля. Длина отрезка между началом координат и любой точкой на поляре пропорциональна полной аэродинамической силе R, действующей на крыло, а тангенс угла наклона этого отрезка к горизонтальной оси равен аэродинамическому качеству К.
Поляра позволяет очень просто оценивать изменение аэродинамического качества профиля крыла. Для удобства, на кривую принято наносить реперные точки, отмечающие соответствующий угол атаки крыла. По поляре легко оценить профильное сопротивление, максимально достижимое аэродинамическое качество профиля и его другие, важные параметры.
Поляра зависит от числа Re. Свойства профиля удобно оценивать по семейству поляр, построенных в одной сетке координат для различных чисел Re. Поляры конкретных профилей получают двумя способами:
- продувками в аэродинамической трубе;
- теоретическими расчетами.
С точки зрения аэродинамики наиболее выгодным будет такое крыло, которое обладает способностью создавать возможно большую подъемную силу при возможно меньшем лобовом сопротивлении. Для оценки аэродинамического совершенства крыла вводится понятие аэродинамического качества крыла.

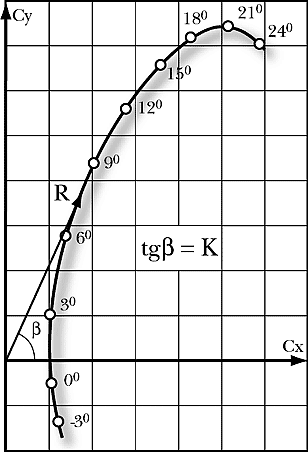

Рис. 8. Поляра крыла
Аэродинамическим качеством крыла называется отношение подъемной силы к силе лобового сопротивления крыла на данном угле атаки
(1)
где Y - подъемная сила, кг;
Q - сила лобового сопротивления, кг. Подставив в формулу значения Y и Q, получим
(2)
Чем больше аэродинамическое качество крыла, тем оно совершеннее. Величина качества для современных самолетов может достигать 14-15, а для планеров 45-50. Это означает, что крыло самолета может создавать подъемную силу, превышающую лобовое сопротивление в 14-15 раз, а у планеров даже в 50 раз.
Аэродинамическое
качество характеризуется углом
(см. рис.8).
или
(3)
Угол между векторами подъемной и полной аэродинамической сил называется углом качества. Чем больше аэродинамическое качество, тем меньше угол качества, и наоборот.
Аэродинамическое качество крыла, как видно из формулы (3), зависит от тех же факторов, что и коэффициенты Су и Сх, т. е. от угла атаки, формы профиля, формы крыла в плане, числа М полета и от обработки поверхности.
