Вопросы для самоконтроля:
1. От чего зависят возможности ПУ по одновременному наведению нескольких истребителей на одну или несколько воздушных целей?
2. Назовите максимальное количество экипажей, которое может одновременно находиться на управлении у одного ОБУ 1-го класса.
3. Что следует понимать под одновременным наведением нескольких самолетов (групп) на одну или несколько воздушных целей?
4. Каким образом расчет КП выполняет одновременные наведения:
- если воздушные цели следуют в боевом порядке «Поток самолетов»?
- если воздушные цели следуют рассредоточено по фронту?
5. Как правильно распределить внимание ОБУ при одновременном наведении нескольких истребителей на одну или несколько воздушных целей:
- на первом этапе наведения?
- на втором этапе наведения?
- на третьем этапе наведения?
Тема № 17
Особенности наведения самолетов в условиях рэп
§ 17.1. Определение координат и параметров движения постановщиков
Активных и пассивных помех
В целях маскировки боевых порядков и создания ложной информации противником будут создаваться помехи наземным РЛС обнаружения и наведения, а также прицельным устройствам истребителей с помощью специальной аппаратуры, размещенной на самолетах, вертолетах, БПЛА, входящих в состав боевого порядка или находящихся в назначенных зонах (средства РЭП могут размещаться на аэростатах, морских судах и т.д.). Боевой расчет КП иап должен быть готов к внезапному применению противником помех в интересах срыва наведения истребителей.
Одной из боевых задач истребительной авиации является уничтожение самолетов радиолокационного дозора и наведения, а так же самолетов, вертолетов, БПЛА и аэростатов - постановщиков помех по данным наземных и самолетных средств радиолокационной разведки.
Исходя из этого, боевой расчет КП в условиях помех радиотехническим средствам наведения должен:
- определить координаты и параметры полета постановщиков помех в конкретной воздушной обстановке на экранах ИКО РЛС и ПРВ;
- различить действительные и ложные цели;
- выбрать методы наведения истребителей;
- определить способ передачи экипажам информации и команд наведения по каналу связи.
По принципу действия применяемые помехи делятся на пассивные и активные.
Пассивные - применяются для маскировки целей, создания ложных целей различными отражателями.
Активные - применяются для маскировки, дезинформации, имитации.
Чтобы избежать преждевременного раскрытия своего замысла, противник будет применять помехи кратковременно и на наиболее ответственных этапах боевого полета.
Вид помех на устройствах отображения воздушной обстановки (ИКО РЛС, ИК ПРВ) зависит от принципа действия средств постановки помех.
Пассивные помехи наблюдаются в виде полос различной ширины, отдельных отметок и трасс.
С течением времени площадь и конфигурация пассивных помех на экранах РЛС изменяется, это зависит от состояния атмосферы. Степень и время воздействия помех зависит от количества постановщиков помех и продолжительности постановки. Воздушные цели прикрываются помехами в том случае, если они выполняют полет над или под полосой помех.
Для маскировки самого постановщика помех применяются противорадио-
локационные снаряды (ПРЛС), которые отстреливаются в направлении полета постановщика помех.
Активные маскирующие (шумовые) помехи наблюдаются на экранах РЛС и ПРВ в виде засвеченных секторов, кругов и спиралей (Рис. 17.1.).
Яркость засветок и угловая величина сектора зависит от мощности передатчика помех, высоты и дальности от РЛС постановщика помех. Следует различать общий сектор помех и сектор полного подавления. В пределах общего сектора можно выделить отметки целей с помощью технических средств защиты РЛС от воздействия помех. В секторе полного подавления отметки целей не наблюдается.

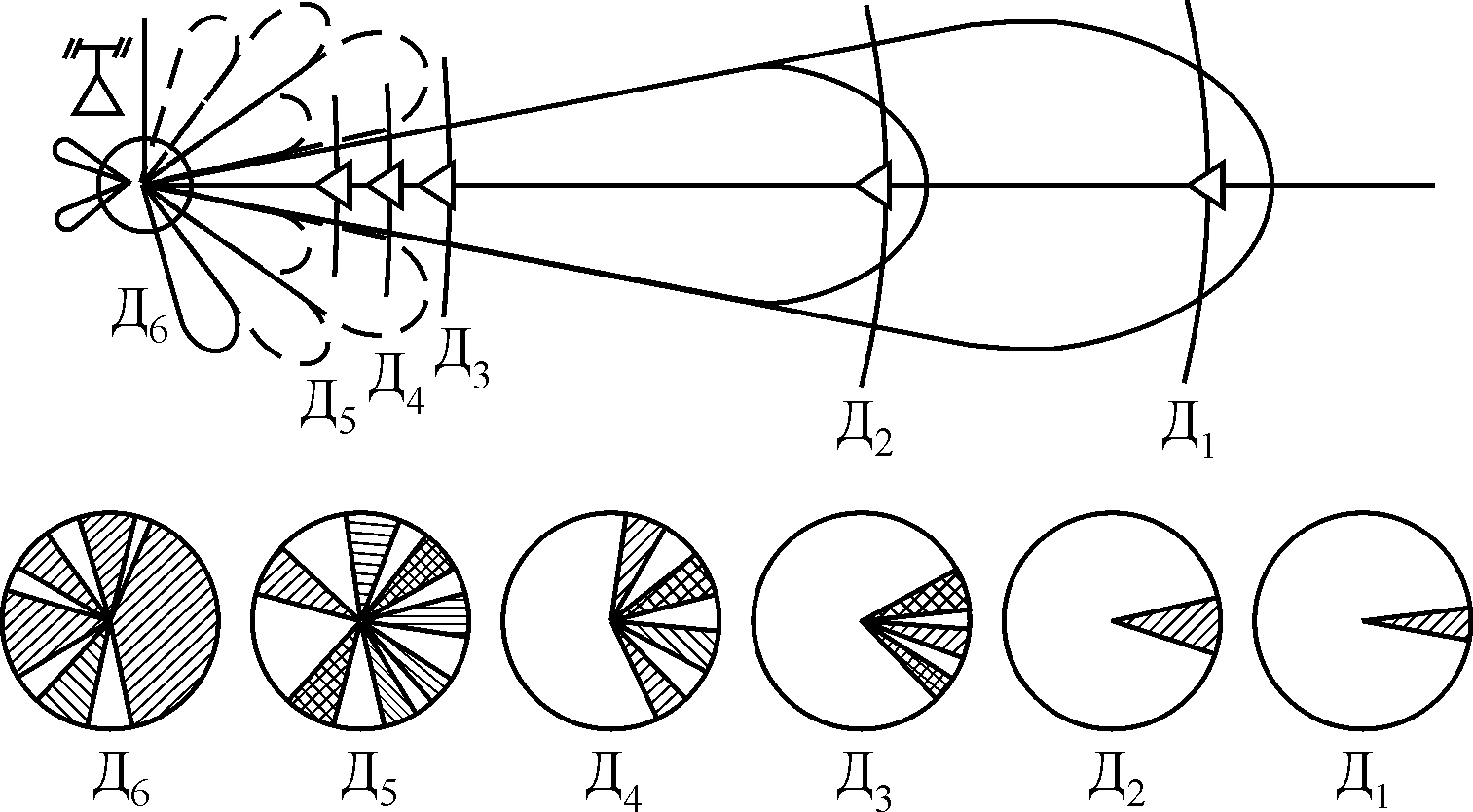

Рис. 17.1. Вид шумовой помехи на экране ИКО
при различных дальностях до постановщика помех
Угловые размеры сектора помех в основном зависят от удаления постановщика и высоты полета. При полете постановщика помех на больших высотах и удалении его от РЛС П-37 350 км угловая величина общего сектора помехи составит 3°÷4°. При удалении 300 км угловая величина общего сектора составит 20°÷30°, а сектора полного подавления - 8°÷10°.
При удалении 100 км помеха будет наблюдаться по всему экрану РЛС, а сектор полного подавления составит 180°.
На экранах высотомеров маскирующая помеха наблюдается в виде засвеченного луча с различной интенсивностью и наклоном.
