§ 14.6. Методика наведения под большим ракурсом (бр)

Наведение под БР возможно методом «Прямое (Упрежденное) сближение» (если исходное положение истребителя и цели обеспечивает угол встречи (Θ), соответствующий БР), а также методом «Маневр».

Скорость истребителю может выбираться меньше скорости цели (для уменьшения Vсбл), но не менее иволютивной для опорной высоты (Ноп).

При наведении методом «Маневр» целесообразно вывести истребитель на встречно - параллельный с целью курс на расчетный интервал (I).

Если разгон истребитель закончил в ТНР, то параметры наведения рассчитываются так же, как при наведении в заднюю полусферу (ЗПС) цели (Рис. 14.3.) и наведении в ППС цели:

I = R × ( cos Θ – cos (УР + Θ) ) + Lо × sin Θ; (12.3)

Д выв = ( Vи × t сбл + Дп ) × cos Θ  Vц × t сбл;

Д упр = Vц × t ур  R × (sin Θ – sin (УР + Θ))  Двыв

где (+) берется при - Θ ≥ 90°, т.е. при наведении с ППС; (–) - при Θ < 90°, с ЗПС

Д твф = Vц × t р + Д упр + S р (14.3)

При углах встречи Θ ≈ 90° (Рис. 14.9.), когда sin 90° ≈ 1, cos 90° ≈ 0, выполнение расчетов значительно упрощается и параметры наведения определяются по формулам:

I = R + V и × t сбл + Д п;

Lо = V и × t сбл + Д п, т.о. I = R + Lо;

Д выв = V ц × t сбл;

Д упр = Vц × t ур + Д выв + R; Д упр = Vц × t ур + V ц × t сбл + R, т.о.

Д упр = Vц × ( t ур + t сбл ) + R.

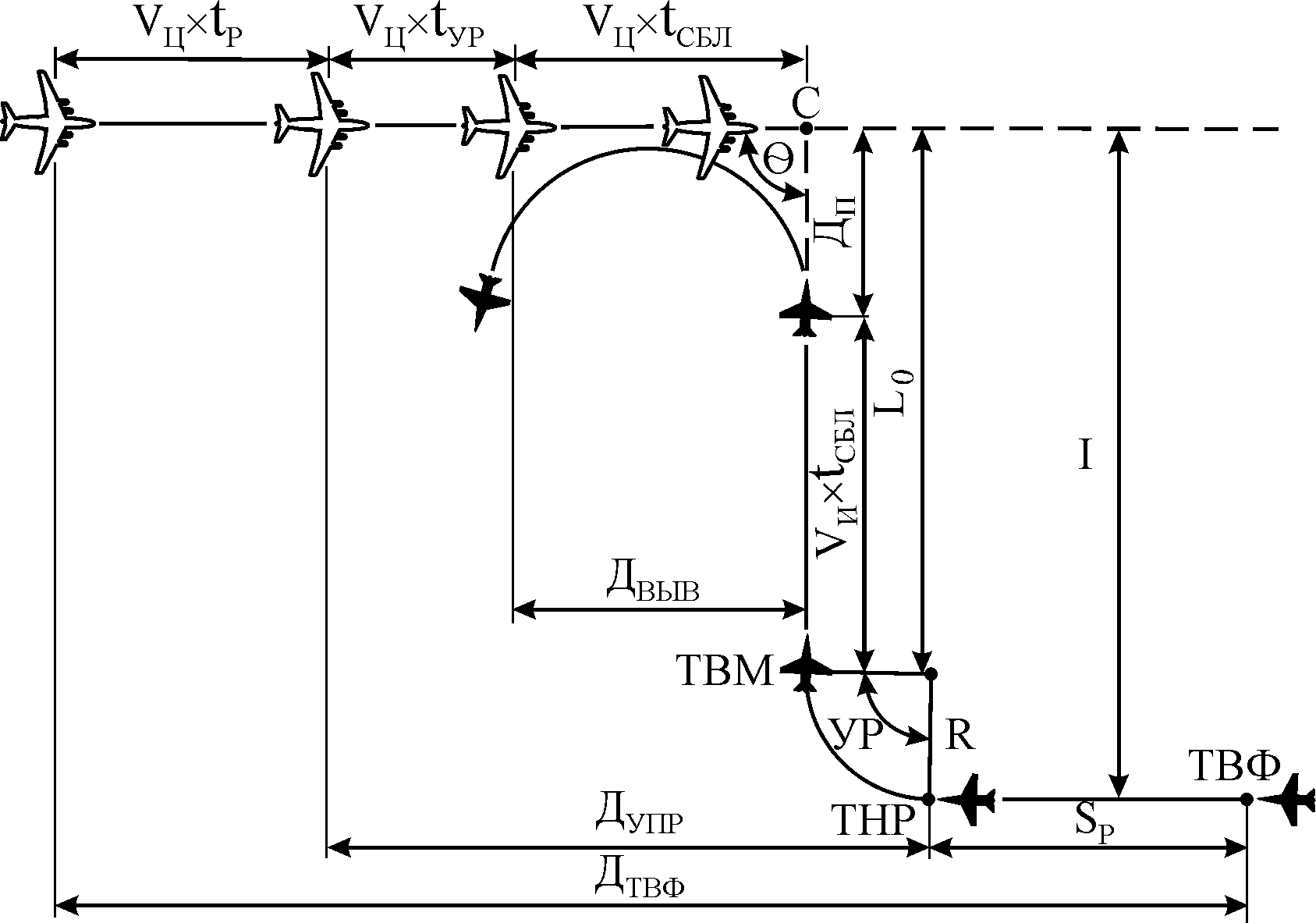

Рис. 14.9. Схема наведения под БР со встречно-параллельного курса,

с разгоном истребителя до ТНР, с разворотом на конечной скорости

Пример: Наведение под ракурсом, Θ = 90°, УР = 90° (Рис. 14.9., 14.10.).

Дано: Vц = 1500 км/ч, Нц = 16000 м, Ни _НАЧ = 11000 м, Ни _КОН = 14000 м,

Vи _НАЧ = 900 км/ч, Vи _КОН = 1800 км/ч, β = 45°, t сбл = 3 мин , Д п = 0 км (Реально Д п будет равна 15÷20 км.), Sp истр от V 900 до 1800 км/ч = 45 км, t р = 2 мин (Разгон истребитель должен закончить до ТНР).

Найти: R, I, t ур, Д выв, Д упр, Д твф.

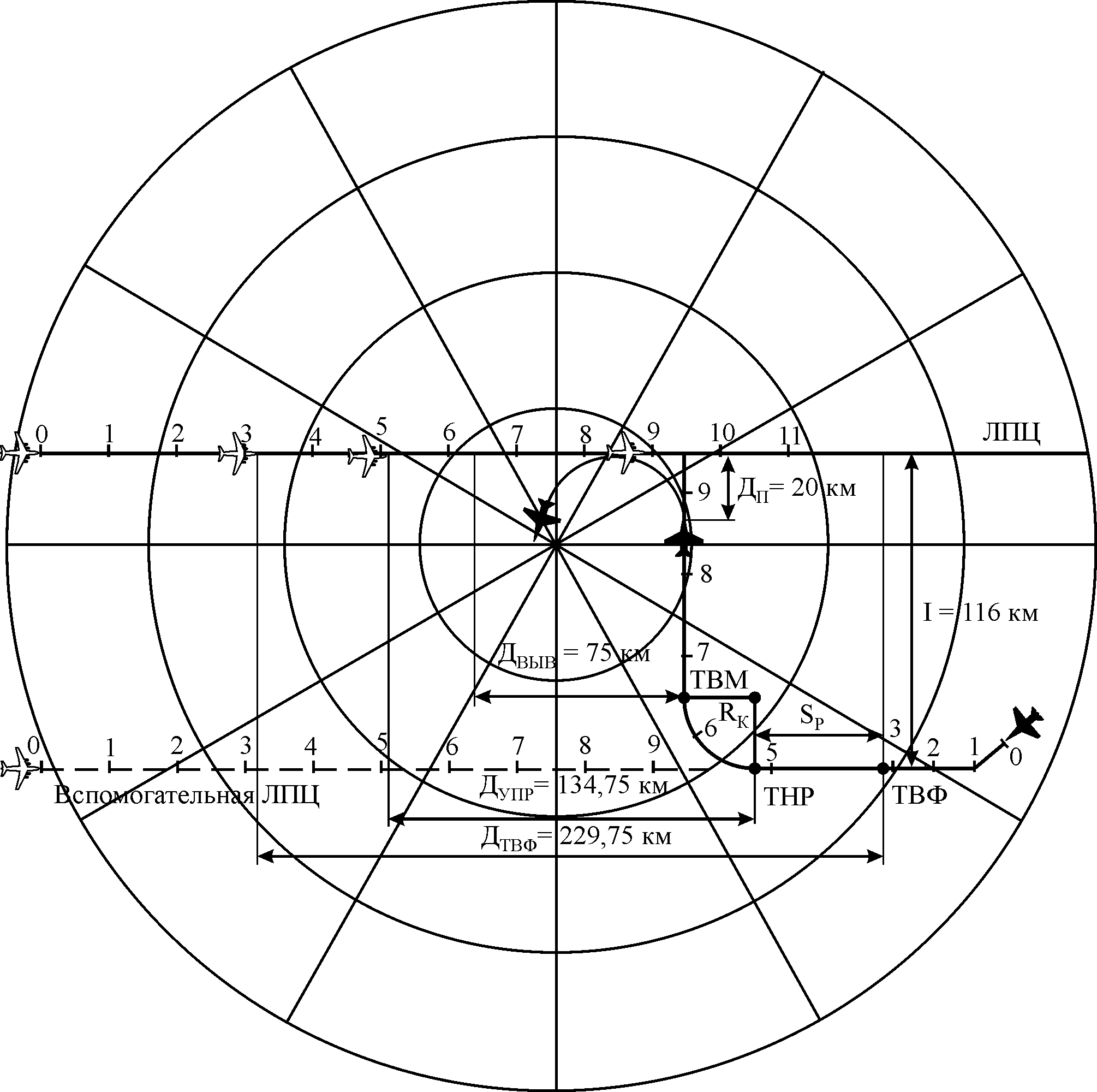

Рис. 14.10. Графическое построение траектории наведения истребителя под БР

в соответствии с вычисленными параметрами выше приведенного примера

на бланке ИКО РЛС (Масштаб ИКО РЛС 200 км)

Решение:

1. На навигационной линейке НЛ-10м по ключу (Рис. 12.2.):

- находим значение радиуса разворота истребителя (R) на Vи_КОН: R = 26 км

2. На навигационной линейке НЛ-10м по скорости V(км/ч) и радиусу разворота R(км) (с использованием шкал № 1а, № 1 и № 2) (Рис. 12.5.)

- находим значение времени разворота на 90° (t 90°): t 90° = 1 мин 22 сек

3. Рассчитываем значение Lо (длину 3-го участка полета истр.) по формуле:

Lo = V и × t сбл + Д п = 30 км/мин × 3 мин + 0 км = 90 км

4. Рассчитываем значение Д выв по формуле: Двыв = Vц × t сбл:

Д выв = 25 км/мин × 3 мин = 75 км

5. Рассчитываем значение I по формуле: I = R + Lо:

I = 26 км + 90 км = 116 км

6. Рассчитываем значение Дупр по формуле: Д упр = Vц × ( t ур + t сбл )+ R:

Д упр = 25 км/мин × (1,35 мин + 3 мин) + 26 км = 108,75 + 26 = 134,75 км

7. Рассчитываем значение Дтвф по формуле: Дтвф = Vц × t р + Дупр + Sр:

Д твф = 50 км + 134,75 км + 45 км = 229,75 км
