13. Заложение поисковых скважин на тектонически нарушенных структурах

При разбуривании антиклинальных структур, осложненных нарушениями большой амплитуды, не исключена возможность обнару­жения на одной площади двух самостоятельных залежей — над и под взбросом.

При наличии сброса на некотором расстоянии от него по обе его стороны закладывают две поисковые скважины для выяснения продуктивности объектов в опущенном и припод­нятом блоках.

Если на площади установлен взброс, указанные выше задачи поисков решаются бурением одной поисковой сква­жины, пересекающей поверхность взброса и расположенной так, чтобы обеспечить вскрытие перспективного горизонта как в при­поднятом, так и в опущенном блоках структуры.

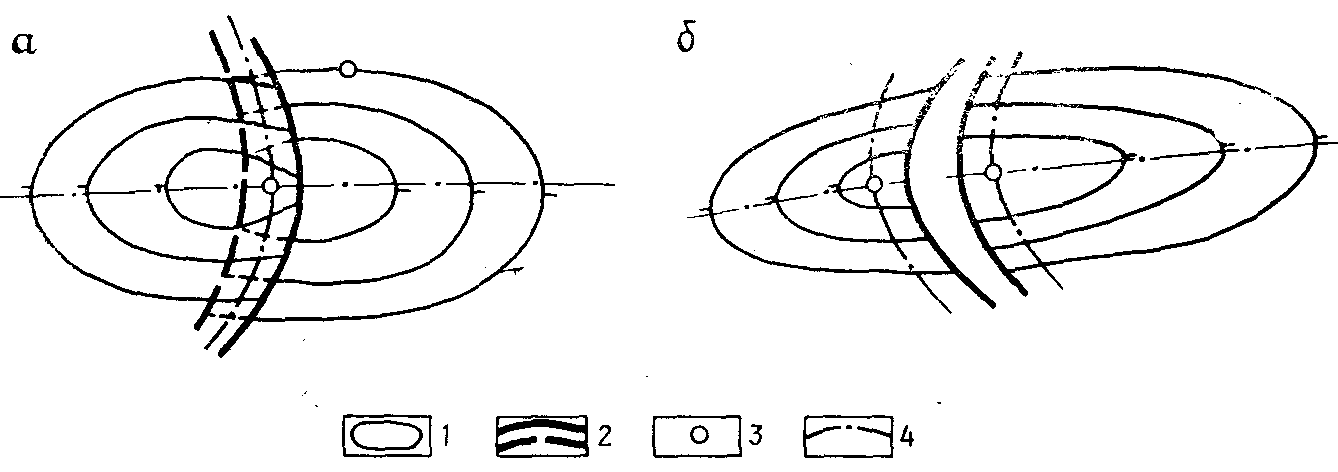

Рис. 4.1.4. Схема размещения поисковых скважин на тектонически нарушенных структурах (по А. М. Карапетову):

а — взброс; б — сброс.

1 — изогипсы кровли перспективного горизонта; 2 — линии тектонических нарушений; 3 —поисковые скважины; 4 — опорные линии

Рациональное размещение поисковых скважин на структурах рассматриваемого типа исследовал А. М. Карапетов. Для опреде­ления оптимального месторождения и количества поисковых сква­жин в качестве основы он принял положение опорных линий. Для сводовых тектонически экранированных взбросом залежей опор­ными линиями являются одна из главных осей складки и линия, проходящая между проекциями следов пересечения плоскости на­рушения с подошвой пласта во взброшенной части и кровлей пла­ста в сброшенной части структуры. В этом случае первую поиско­вую скважину закладывают в точке пересечения опорных линий, а вторую с целью определения площадных размеров открытой за­лежи—в пределах последней замкнутой изогипсы (в зоне пред­полагаемого ВНК или ГВК) {рис. 4.1.4, а).

В случае сводовых тектонически экранированных сбросом зале­жей опорными линиями являются одна из главных осей складки и линии, параллельные проекциям следов пересечения кровли пла­ста в сброшенной и взброшенной частях с плоскостью нарушения и проходящие на расстоянии, в 1,5 раза превышающем расстояние между скважинами в эксплуатационном ряду. Для разбуривания таких структур на поисковом этапе требуются четыре скважины:

две—на пересечении опорных линий и две—на периклинальных окончаниях в зонах предполагаемого нахождения контакта (рис. 4.1.4, 6).

14. Заложение поисковых скважин в «принципиальном» направлении

Поиски нефти и газа на подготовленных к бурению площадях осу­ществляют обычно путем размещения скважин по профилю вкрест простирания пород, на двух пересекающихся профилях и иногда по треугольной системе. Забуривают одновременно две поисковые скважины—сводовую и крыльевую, расположенную в направле­нии возможного смещения свода.

По вопросу о выборе точки заложения второй поисковой сква­жины мнения многих исследователей сходятся. Если предпола­гается несоответствие структурных планов различных горизонтов, вторую скважину бурят на линии, проходящей вкрест простирания складки, на ее более пологом крыле, т. е. в направлении возмож­ного смещения свода, названном «принципиальным». Нефтегазоносность высокоамплитудных (более 50 м) структур, размер которых по длинной оси превышает 2 км, оценивают двумя поиско­выми скважинами: одну из них закладывают в своде сейсмической структуры, другую—в «принципиальном» направлении. На более высокоамплитудных поднятиях количество поисковых скважин мо­жет быть увеличено до трех.
