21. Способ размещения скважин на массивных залежах

Рассматриваемый способ предложен Г. А. Габриэлянцем в 1974 г. для поисков и предварительной оценки месторождений нефти и газа, приуроченных к крупным поднятиям с неясным поло­жением свода в районах, зонах и стратиграфических комплексах установленного или предполагаемого распространения залежей массивного типа. Применение метода обеспечивает получение на­дежных данных для построения объемной геометрической модели залежи для составления обоснованного проекта разведочных работ.

Суть разработанной системы размещения скважин заключается в следующем. На подготовленной к глубокому бурению структуре закладывают две или три поисковые скважины вдоль длинной оси в пределах предполагаемого сводового участка (рис. 4.1.9), скважины пронумерованы по порядку бурения), например скв. 1-3. При по­лучении промышленных притоков нефти или газа одновременно или последовательно в зависимости от геолого-экономических и конъ­юнктурных условий бурят скв. 4-6 по системе треугольника на каждом крыле структуры, чтобы достоверно определить их поло­жение в пространстве и выделить сводовый участок. Поисковые треугольники располагают таким образом, чтобы одна из их сторон была параллельна вероятному направлению длинной оси складки. Таким образом, из шести скважин, пробуренных на продуктивной структуре, четыре оказываются вблизи свода (по две на каждом крыле), а две, расположенные в вершинах треугольников, характе­ризуют приконтурную зону. Предлагаемая система заложения скважин свободна от указанных недостатков традиционных мето­дик и позволяет надежно установить определяющие элементы структуры. По трем точкам определяется положение крыла струк­туры в пространстве; пересечение крыльев дает осевую линию и, таким образом, точное местоположение свода. Кроме того, в шести точках залежи достоверно определяют положение ГЖК или ВНК и, следовательно, основной параметр для проектирования разве­дочных работ по принципу «на равные объемы запасов—равное число скважин» — размер площади продуктивности.

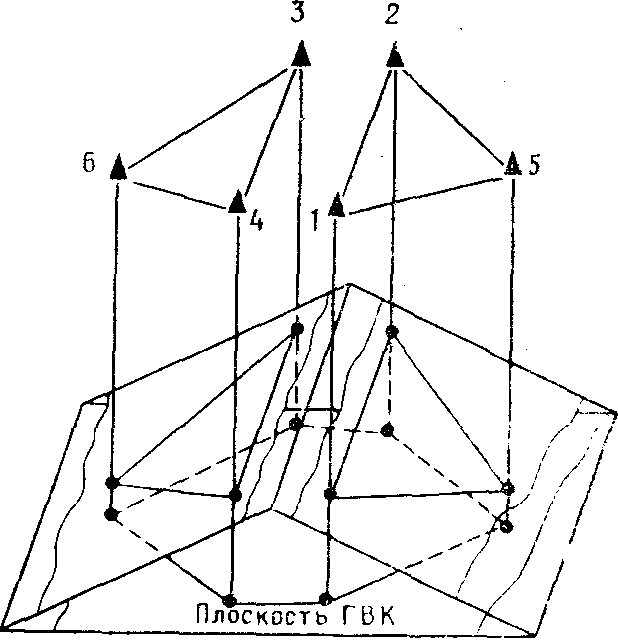

Рис. 4.1.9. Принципиальная схема разме­щения скважин

при поисках и предва­рительной оценке массивных залежей нефти и газа

Равномерное освещение залежи позволяет ориентировочно оце­нить запасы нефти и газа, поскольку четырьмя из шести скважин вскрывается сводовый блок залежи, где сосредоточены основные запасы ловушки в массивном резервуаре. На базе полученной ин­формации намечаются зоны равных объемов для рационального размещения разведочных скважин.

22. Метод «различия вариантов»

Габриэлянц Г.А., Павлов М.Б. и Аракелян В.А. в 1979 г. пред­ложили метод выбора точек заложения скважин на основе созда­ния и оценки вариантов моделей залежей нефти и газа. Этот ме­тод применим в случае, когда ввиду сложности изучаемого объекта, недостатка информации о его строении и других отрицательных факторов невозможно однозначно объяснить имеющийся фактиче­ский материал. Предварительная оценка открытого месторождения позволяет создать несколько достаточно отличающихся друг от друга вариантов (гипотез) моделей залежей, не противоречащих исходным данным. Проявление субъективизма при выборе одного из вариантов как основы для заложения системы скважин может привести к безрезультатному и неинформативному бурению и дис­кредитировать рациональную методику работ.

Предлагаемый метод обеспечивает целенаправленное бурение одиночных скважин для определения масштабов открытых зале­жей и установления основных закономерностей их строения путем выполнения последовательности процедур:

1) построение вариантов модели залежи нефти и газа по имею­щимся фактическим данным;

2) выявление наиболее различающихся вариантов и их оценка;

3) проверка величины различий: если она существенна, пере­ход к пункту 4, если незначительна—предварительная оценка за­лежи по методике, наиболее рациональной для данного типа;

4) определение зон возможного заложения скважин;

5) оценка зон и выбор местоположения скважин;

6) бурение скважин, переход к пункту 1.

Поскольку даже при достаточно густой сети наблюдений число вариантов модели может быть значительным, например, из-за не­устранимых ошибок наблюдения и интерполяции, имеет смысл го­ворить лишь о существенно различных вариантах. Опыт показы­вает, что из возможных на данном этапе вариантов модели залежи достаточно выбрать два, наиболее различающихся, считая осталь­ные промежуточными. Дальнейшие работы должны быть направ­лены на стабилизацию модели залежи посредством бурения от­дельных скважин в наиболее информативных точках.

Оценку различий вариантов и выбор точек заложения сква­жин осуществляют с помощью карты, отражающей степень несоот­ветствия значений параметров вариантов. Карту строят путем вы­читания карт-вариантов модели залежи и изображают в изо­линиях разности значений. Нулевые и минимальные значения при­урочены к точкам наблюдений и участкам совпадения вариантов, максимальные значения - к зонам небольших различий вариантов, в которых при определенных условиях и закладывают скважины. Ценность любой зоны определяется, с одной стороны, величиной отклонения ее параметров от показателей других зон, с другой - величиной возможных запасов нефти или газа, приходящихся на эту зону. Поэтому на каждом выделенном участке значения расхо­ждений вариантов взвешиваются по объему запасов. В результате определяются зоны, оптимальные для заложения первоочередных скважин.

На первых этапах оценки залежи, когда имеется погрешность не только в характере распределения подсчетных параметров, но и в определении самой области их существования, целесообразно в качестве доминирующего критерия принимать просто величину различий вариантов, к максимумам которых и следует приурочи­вать точки заложения скважин на подстадии предварительной оценки.

Данный подход может быть использован при размещении сква­жин на стадии разведки и подготовки месторождений к разра­ботке, а также при размещении опережающих эксплуатационных скважин в зонах совпадения вариантов моделей. В этом случае применение карт различий по отдельным подсчетным параметрам обеспечивает целенаправленный сбор информации.
