Додаток в Розрахунок геометричних характеристик перерізу в середовищі компас 5.11
З
аходимо в середовище КОМПАС 5.11.
Створюємо Новый фрагмент .
Підключаємо конструкторську бібліотеку. Сервис – Менеджер библиотек – Машиностроение - Конструкторская библиотека….
Завантажуємо дану бібліотеку. Сервис – Конструкторская библиотека… .

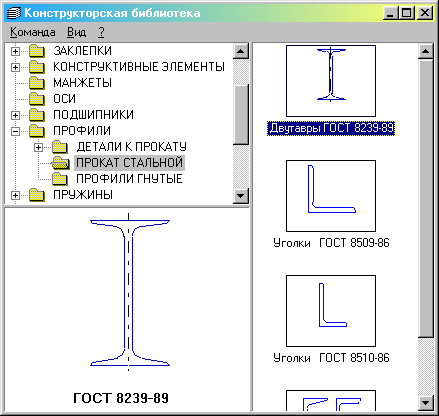

В даній бібліотеці знаходимо переріз, що нас цікавить.
Завантажуємо вибраний переріз
(подвійний натиск на ньому).

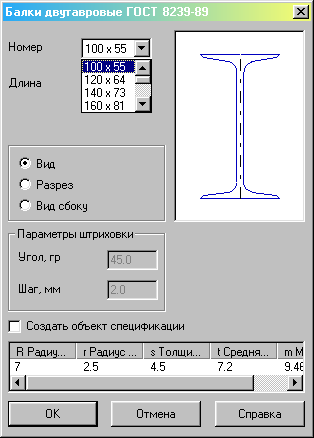

П
опередньо вказавши розміри перерізу (його №) наносимо на лист вибраний переріз: Ок.
Перше
натискання лівої кнопки мишки закріпить
лівий нижній кут перерізу (для більш
точного розташування можна ввести
координати даної точки та кут повороту)
відносно горизонтальної осі.
Д
руге
натискання лівої кнопки мишки розташує
переріз на листі.
Перемикаємо інструментальну панель на панель вимірювань.
Н
а панелі вимірювань вибираємо Расчет МЦС плоских фигур.
В
казуємо переріз , що нас цікавить, в режимі Ручного рисования границ (пряму ділянку достатньо вказати її початком та кінцем, а криву необхідно вказувати через деякий інтервал, причому зменшення інтервалу збільшить точність вимірювань) або в режимі Обход границы по стрелке
Вказавши переріз по контуру натискаємо Создать обьект.
В меню Свойства объекта вказуємо чи даний переріз являється тілом, чи отвором.

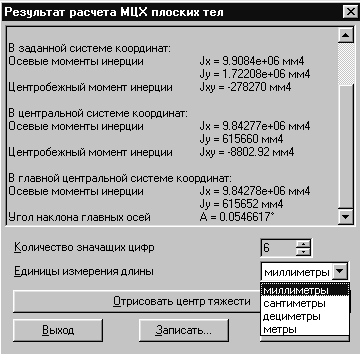

11. В меню Результат расчета можливий вибір одиниць вимірювання довжини, та кількості значущих цифр.
12. Дані розрахунку можна записати у вигляді текстового файлу (*.txt) на диск HDD або на дискету FDD Записать.
Додаток г
Програма для побудови епюр поперечних сил, згинальних моментів; ліній пружного прогину балки і кутів повороту поперечного перерізу двохопорної балки при довільному розташуванні опор і зовнішніх силових факторів (Mathcad 2000)
Приклад для рис. 6.13
Введення початкових даних
Початок координат розташований у крайній лівій точці балки
Р - сила, кн; (знак "+", якщо направлена вверх)
а - координата точки прикладення сили, м;
М - згинальний момент, кн*м; (знак "+", якщо направлений проти годинникової стрілки);
b - координата точки прикладення моменту, м;
q - рівномірно розподілене навантаження, кн/м (знак "+", якщо направлений вверх);
с - координата точки початку прикладення розподіленого навантаження, м;
d - координата точки кінця прикладення розподіленого навантаження, м;
z
- координата точки, у якій розташована
ліва опора, м;
v
- координата точки, у якій розташована
права опора, м;
L
- повна довжина балки, м.
I
- момент інерції перетину балки
(табличний), см^4.
t
- товщина полки балки чи двотавра швелера
(таблична), мм
bb
- ширина полки балки чи двотавра швелера
(таблична), мм
Н
- висота перетину балки чи двотавра
швелера (таблична), мм
dd
- товщина стінки балки двотавра чи
швелера (таблична), мм
SS
- статичний момент півперерізу балки
(табличний), см^3.
E
- модуль пружності матеріалу балки, Па.
d
- допустиме нормальне напруження при
згині, Па.
d
- допустиме дотичне напруження, Па.
