2.2.2. Малое циркуляционное кольцо

Располагаемый перепад давления P_p:

Па

Результаты гидравлического расчета малого циркуляционного кольца представлены в таблице 7.

Избыток давления ликвидируем дросселями и задвижками.

Располагаемое давление для малого кольца 970,6 Па.

№ п/п	Q, Вт	G, кг/ч	L, м	Σξ	dу, мм	W, м/сек	R, Па/м	R*L, Па	Z, Па	ΣR*L+Z, Па
1	2160	77,3	1,5	2	15	0,1	20	30	10	40
2	5400	193,3	4,2	1	20	0,17	25	105	14,45	119,5
3	9720	347,8	2,3	1	32	0,09	5	11,5	4,05	15,55
4	21720	777	1,1	2,5	40	0,18	15	16,5	40,5	57
5	21720	777	8,7	3	40	0,18	15	130,5	48,6	179,1
6	9720	347,8	3	1	32	0,09	5	15	4,05	19,05
7	5400	193,3	0,2	1	20	0,17	25	5	14,5	19,5
8	2160	77,3	1,5	6	15	0,1	20	30	30	60

Δ=858,5-509,7=348,8 Па

3. Задание №3

3.1. Содержание и условия задания

Требуется рассчитать количество секций нагревательных приборов для системы отопления помещений проектируемого здания.

При выполнении расчетов следует учитывать тепловыделения труб, открыто проложенных в расчетных помещениях. Исходными данными для выполнения задания №3 являются результаты, полученные в предыдущих двух заданиях.

3.2. Решение

Для расчета количества нагревательных приборов, прежде всего, необходимо определить номинальную плотность теплового потока q_ном, Вт/м², которую получают путем тепловых испытаний отопительных приборов для стандартных условий.

Располагая величиной q_ном, можно определить расчетную плотность теплового потока отопительного прибора q_пр, Вт/м², для условий эксплуатации отличных от стандартных, по формуле

,

где q_ном - номинальная плотность теплового потока, Вт/м²;

Δt_ср – средний температурный напор, равный для водяных систем отопления с нижней разводкой , ^оС;

G_пр – действительный расход воды в отопительном приборе, кг/с;

n, p – экспериментальные показатели степени (по табл. 10 методических указаний);

С_пр – коэффициент, учитывающий схему присоединения отопительного прибора и изменение показателя степени p в различных диапазонах расхода теплоносителя (по табл. 10).

При учете дополнительных факторов, влияющих на теплоотдачу приборов, расчетная площадь F_р, м² отопительного прибора составит

,

где Q_ОТ – теплопотери помещения, Вт;

Q_ТР – суммарная теплоотдача открыто проложенных в пределах помещения теплопроводов стояков и подводок к приборам, Вт;

β₁, β₂ – коэффициенты, принимаемые по табл. 5 и 6 методических указаний.

Для инженерных расчетов величину теплоотдачи открыто проложенных труб можно определить по упрощенной формуле

,

где d_Н – наружный диаметр труб, см;

l – длина труб, м;

ε_ТР – поправочный коэффициент: Для подводки к прибору ε_ТР = 1; для стояков.

ε_ТР = 0,5

Расчетное число секций нагревательных приборов определяется по формуле

,

где F_р – расчетная поверхность нагревательных приборов, м²;

f_нп – поверхность одной секции (одного прибора) по табл. 10, м²;

β₄ – коэффициент, учитывающий способ установки прибора (при открытой установке β₄ = 1);

β₃ – коэффициент, учитывающий число секций в нагревательном приборе, вычисляемый по формуле

,

Поскольку расчетное число секций нагревательного прибора редко получается целым, то, как правило, к установке принимают ближайшее большее число секций радиатора. Для всех остальных типов нагревательных приборов β₃ = 1,0

В качестве отопительных приборов используются секционные чугунные радиаторы МС-90-108 (ГОСТ 8690–75). Монтажная высота h = 500 мм, полная высота H = 588 мм, строительная глубина b = 140 мм, строительная длина секции l = 108 мм. Радиаторы рассчитаны на избыточное давление теплоносителя до 0,9 МПа.

Таблица 5

Основные технические характеристики секционных чугунных

радиаторов МС-90-108

Площадь поверхности нагрева секции fнп, м2	Номинальная плотность теплового потока, qном, Вт/м2	Расход теплоносителя, Gпр, кг/с	Эмпирические коэффициенты
			n	p	спр
0,224	785	0,005 – 0,014	0,3	0,02	1,039
		0,015–0,149	0,3	0	1
		0,15 – 0,25	0,3	0,01	0,996

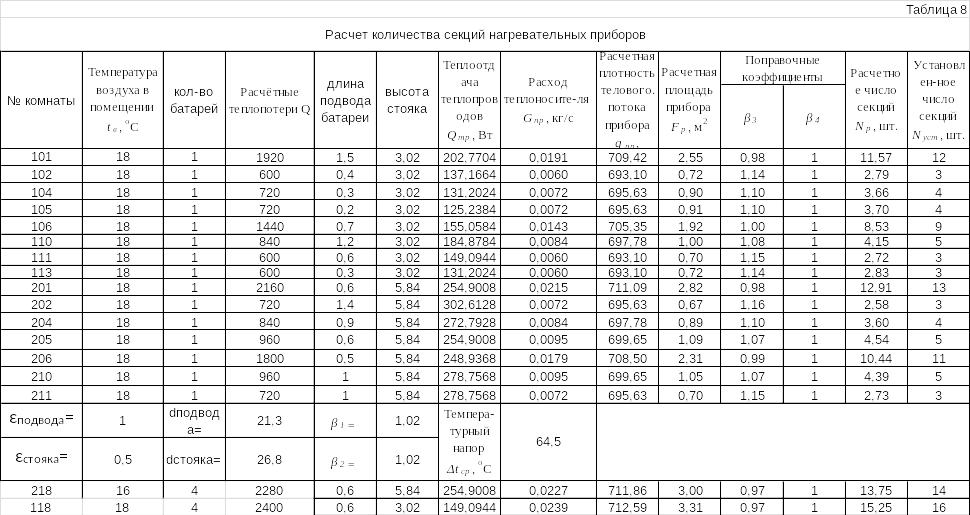

Исходные данные для вычислений и результаты расчетов представлены в таблице 8.
