2.4. Организация работы механизированной горки

Расформирование составов производится на механизированной сортировочной горке. Горка оборудована техническими средствами для управления роспуском составов:

  • горочной автоматической централизацией (ГАЦ);

  • электрической централизацией

  • тремя позициями вагонных замедлителей;

  • радиосвязью с маневровыми локомотивами;

  • громкоговорящей радиосвязью;

  • телетайпной связью;

Работой горки руководит дежурный по горке (ДСПГ). Роспуском управляет головной оператор. Пол его контролем находятся горочные светофоры, замедлители первых двух (интервальных) тормозных позиций и все разделительные стрелки. Второй оператор управляет замедлителями третьей (прицельной) тормозной позиции.

В случае оборудования горки системой АРС обеспечивается автоматическое регулирование скорости скатывания отцепов в зависимости от их веса, начальной скорости отрыва и дальности следования на путях сортировочного парка. При этом обеспечивается автоматическое тормозное нажатие шинами вагонных замедлителей на скаты вагонов. Сила нажатия обеспечивает снижение скорости скатывания отцепов до необходимой величины. Такая горка называется автоматизированной. За роспуском следит один горочный оператор.

Горочный локомотив выполняет при расформировании состава следующие операции:

- заезд;

- надвиг;

- роспуск;

- осаживание.

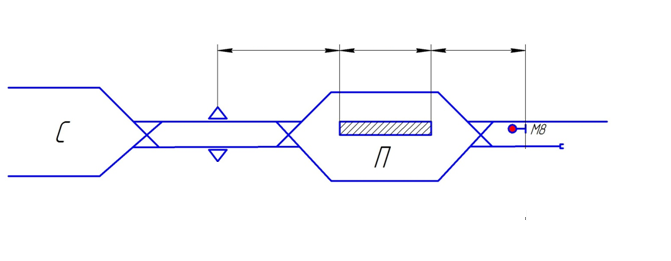

Рис. 6 - схема парка приема

Из продолжительности этих элементов складывается горочный цикл. Время на каждую из них, в соответствии рассчитывается следующим образом:

Заезд: Под заездом понимается следование локомотива от горба горки по сигналам МГ-1, МГ-2 в тупик за сигнал М-8, а затем по этому сигналу на соответствующий путь под состав. Продолжительность заезда:

, (2)

где lз – расстояние заезда;

υз– средняя скорость заезда, км/ч ( принимаем υз=25 км/ч);

tпд – время на передвижение маневрового локомотива, мин (tпд = 0,15 мин);

Надвиг - это процесс передвижения состава вагонами вперед с пути приема на путь надвига до горочного сигнала на горбу горки. Реальная скорость при этом колеблется в пределах от 6…12 км/ч. Продолжительность надвига:

, (3)

где lнад – расстояние от предельного столбика в горочной горловине парка прибытия до горба горки, 400 м;

υнад– средняя скорость надвига, км/ч (υнд=10 км/ч);

,

Роспуск - это процесс сортировки вагонов с горки. Продолжительность роспуска:

где – время роспуска с горки разрешённых вагонов;

- время вагонов запрещённых к роспуску

(4)

где mс – число вагонов в составе 62;

g – среднее количество отцепов в составе 26,96;

lв – средняя длина вагона (15 м);

υр– средняя скорость роспуска состава, которая принимается в зависимости от среднего количества вагонов в отцепе υр=7,7 км/ч;

g = = 26,96 отцепа, где - число вагонов в отцепе 2,3.

,

Осаживание. При роспуске состава отцепы с разными ходовыми свойствами останавливаются на путях сортировочного парка в разных местах, так как прицельное торможение не обладает абсолютной точностью. Поэтому периодически необходимо осаживать вагоны в сторону хвостовой горловины сортировочного парка со стороны горки или подтягивать с противоположной стороны. Продолжительность осаживания:

(5)

Суммируя найденные элементы, округлённые до минуты в большую сторону, получим продолжительность занятия горочного локомотива по расформированию одного состава:

tлок= tз + tнад + tр + tос; (6)

tлок=6+3+8+4 = 21 мин;

Используя полученные данные, составляется график работы горки в интенсивный период подхода поездов в расформирование (рис.7.).

Операции

Прод-ть, мин

Время, мин

0 10 20 30 40 50 60

Заезд

6

Надвиг

3

Роспуск

8

Осаживание

4·3=12

Горочный цикл

63

Рис. 7 - график работы горки

Как видно из рис. 7, продолжительность горочного цикла (период между двумя осаживаниями через три состава) равна в данном случае 78 мин. За этот период расформировано три состава, следовательно, горочный интервал равен:

, (9)

Зная горочный интервал, можно установить перерабатывающую способность горки:

(10)

где Твр – перерыв в работе горки из-за враждебности маршрутов (120 мин);

tсм – смена маневровой бригады (20 мин);

,

Фактически на горке перерабатывается 1848 вагонов. Следовательно, расформированием составов горка занята около 49% всего резерва времени за сутки.
