7. Поршневий насос

Поршневим називається об'ємний насос, в якому робочі органи, виконані у вигляді поршнів, здійснюють прямолінійнізворотно - поступальние руху незалежно від характеру рухупровідної ланки. Поршневі насоси можуть бути односторонньої і двосторонньої дії.

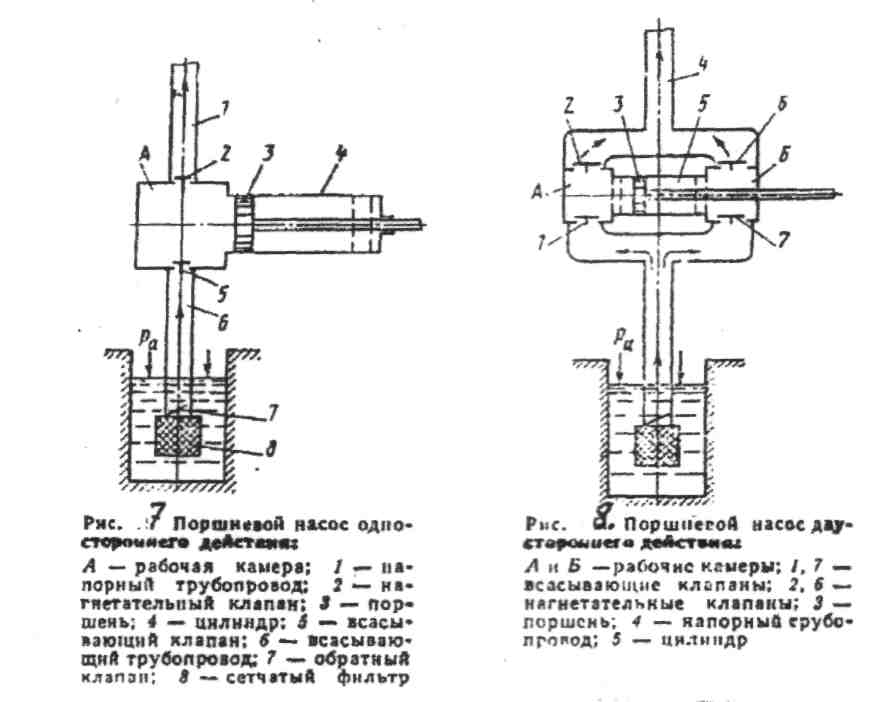

Поршневим насосом односторонньої дії називаютьзворотно - поступальний насос, у якого рідина витісняється із замкнутої камери при русі робочого органу в одну сторону.Такий насос (див. рис. 7) складається з циліндра 4 з поршнем 3 та робочої камери А, що має усмоктувальним 5 і нагнітальний2 клапани. На всмоктуючий трубопровід 6 насоса єприймальний пристрій, що складається з сітчастого фільтра 8 ізворотного клапана 7.

Принцип роботи поршневого насоса односторонньоїдіїполягає в наступному. При русі поршня вправо в робочійкамері Астворюєтьсярозрідження. Піддієюрізницітиску в камері і атмосферного тискурідининадходить по всмоктуючому трубопроводу 6, піднімаєвсмоктуючий клапан 5 і заповнюєробочу камеру А. При русі поршня вліво в робочійкамері Астворюєтьсянадлишковийтиск, в результатічоговсмоктуючий клапан 5 закривається, а нагнітальний клапан 2 відкривається. При цьомурідина з робочоїкамери Авитісняється в напірнийтрубопровід 1, за яким і подаєтьсяспоживачу.

Поршневий насос двосторонньоїдії - цезворотно - поступальний насос, у якогорідинавитісняється з робочоїкамери при русіробочого органу в обидвісторони.Поршневий насос двосторонньоїдії (див. рис. 8) маєдвіробочікамери А і Б, кожній з якихвстановленіусмоктувальні (1 і 7) і нагнітальні (2 і 6) клапани ... При русі поршня 3 вправо в циліндрі 5 при сталійроботі насоса відбуваєтьсявсмоктуваннярідини через клапан 1 в робочу камеру 6 в напірнийтрубопровід 4. Клапани 7 і 2 в цей час закриті. При русі поршня вліво в робочійкамері Б відбуваєтьсявсмоктуваннярідини через клапан 7, а в камері А відбуваєтьсянагнітаннярідини через клапан 2. У цей час закритіклапани 1 і 6. Насоси двосторонньогодіїскладніше по пристрою, Але забезпечуютьбільшрівномірну подачу рідини, ніж насоси односторонньогодії ...

Загальнимнедолікомусіхнасосів з возвратнопоступальнимрухомробочого органу - поршня є те, щошвидкістьрухурідини з напірному і всмоктуючому трубопроводах залежитьвідшвидкостіруху поршня, яка є величиною переміщеної і в крайніхположеннях поршня дорівнює нулю. Тому потікрідини в трубопроводах періодичнозупиняється ... При цьомуможутьвиникатигідравлічніудари. Крім того, для приведення потоку рідинизнову в рухпотрібнадодатковавитратаенергії ...

Подачу поршневихнасосіврегулюють шляхом зміни ходу і числа ходівпоршня в одиницю часу ... При наявності приводного крівошіпношатунногомеханізму в першомувипадкуцедосягаєтьсяперестановкоюпальця кривошипа, а в другому випадкузміноючастотиобертання кривошипа ...

Порівнюючивідцентрові та поршневі насоси, слідзазначити, щовідцентрові насоси при однаковійподачімаютьменшігабарити і масу, вони простіше в ремонті та експлуатації, забезпечуютьбезперервну і рівномірну подачу рідини, можутьбезпосередньоз'єднаються з електродвигуном без проміжного кривошипно - шатунного механізму, вони меншвимогливі до чистотиперекачуєтьсярідини. До недоліківвідцентровихнасосівслідвіднестинеобхідність заливки в них рідини перед пуском, невеликувисотувсмоктування, а такожзниження к. п. д. при зменшенніподачі і збільшенні напору ...Поршневі насоси вільнівідвказанихнедоліків, можутьподаватирідину з порівняно великих глибин (до 1 Ом), створювати практично необмежений натиск - все залежитьлишевідпотужностідвигуна і міцності деталей насоса ...
