Снятие динамических детекторных характеристик амплитудного детектора с упч.

;

;

m=50%;

. (по максимальному выходному напряжению)

Таблица 16

	400	1520	2100	2700	3500	4600	6200	8700	13400	23400
	0,1	0,09	0,08	0,07	0,06	0,05	0,04	0,03	0,02	0,01

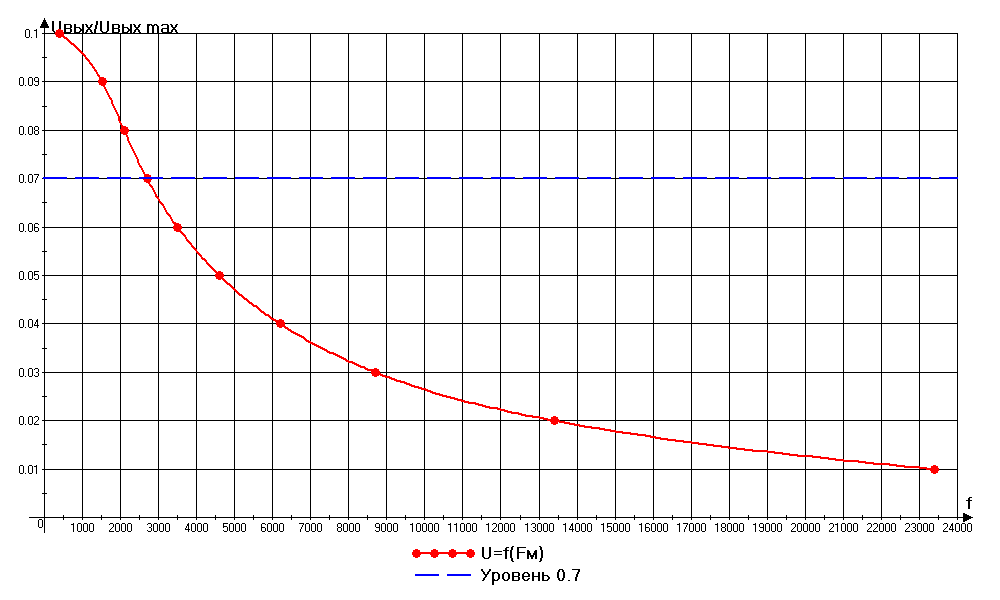

Рис.30. Графики зависимости .

Сравнивая рисунок 35 с рисунком 23 видно, что при увеличении сопротивления нагрузки график становиться более наклонен, при этом значения уменьшаются, частота верхнего среза смещается в область более низких частот.

Вывод: Мы изучили основные принципы и характеристики работы амплитудного детектора. Все полученные данные свели в единый отчет, привели все необходимые графики и таблицы, сделали где необходимо промежуточные выводы.

Мы исследовали работу амплитудного детектора в режиме сильных и слабых сигналов. Рассчитали коэффициенты выпрямления - и соответственно.

Сравнивая два коэффициента выпрямления для сильного и слабого сигналов видно, что для слабого сигнала коэффициент выпрямления меньше, чем для сильного, что означает, что сильный сигнал проще продетектировать, возникает меньшее количество искажений сигнала.

Рассчитали коэффициент передачи детектора в режиме сильных сигналов - .

Пронаблюдали искажения АМ сигналов из-за нелинейности детекторной характеристики и выяснили, что при увеличении глубины модуляции появляются искажения выходного сигнала.

Исследовали искажения, возникающие из-за избыточной постоянной времени нагрузки.

Исследовали линейные и нелинейные искажения.

Наблюдали форму импульсов тока, протекающих через диод.

Сняли статические и динамические детекторные характеристики.

Определили коэффициент фильтрации ВЧ напряжения для различных сопротивлений нагрузки и сравнили его с теоретическими значениями.

1,5 кОм	11,67	6,36
10 кОм	35	42,39
51 кОм	140	216,19

Выяснили, что при уменьшении сопротивления нагрузки фильтрация высокочастотного напряжения уменьшается, что проявляется в утолщении и размытости линии сигнала.

Исследовали детектор работающий по схеме с удвоением напряжения.

Рассчитали коэффициенты выпрямления в режиме сильного и слабого сигналов - и соответственно.

Сравнивая два коэффициента выпрямления для сильного и слабого сигналов видно, что для слабого сигнала коэффициент выпрямления меньше, чем для сильного, что означает, что сильный сигнал проще продетектировать, возникает меньшее количество искажений сигнала.

Сравнивая с показателями для однодиодного детектора:

	Однодиодный детектор	С удвоением напряжения
Сильный сигнал	0,48	1,27
Слабый сигнал	0,11	0,35

Видно, что коэффициенты выпрямления стали выше, а значит и продетектировать сигнал стало проще.

Рассчитали коэффициент передачи детектора в режиме сильных сигналов.

. Коэффициент передачи детектора возрос, по сравнения с однодиодным детектором ( ).

Пронаблюдали искажения АМ сигналов из-за нелинейности детекторной характеристики и выяснили, что при увеличении глубины модуляции появляются искажения выходного сигнала, так же как и для однодиодного детектора.

Исследовали совместную работу УПЧ и амплитудного детектора и выяснили, что при уменьшении сопротивления нагрузки АЧХ УПЧ становиться более широкополосной.

Сняли динамических детекторных характеристик амплитудного детектора с УПЧ. Сравнивая их с ранее полученными результатами видно, что при увеличении сопротивления нагрузки график становиться более наклонен, при этом значения уменьшаются, частота верхнего среза смещается в область более низких частот.
