Определение коэффициента фильтрации вч напряжения.
;
;
Таблица 11
|
|
|
|
1,5 кОм |
0,12 В |
11,67 |
6,36 |
10 кОм |
0,04 В |
35 |
42,39 |
51 кОм |
0,01 В |
140 |
216,19 |
– коэффициент
фильтрации;
.
m=50%;

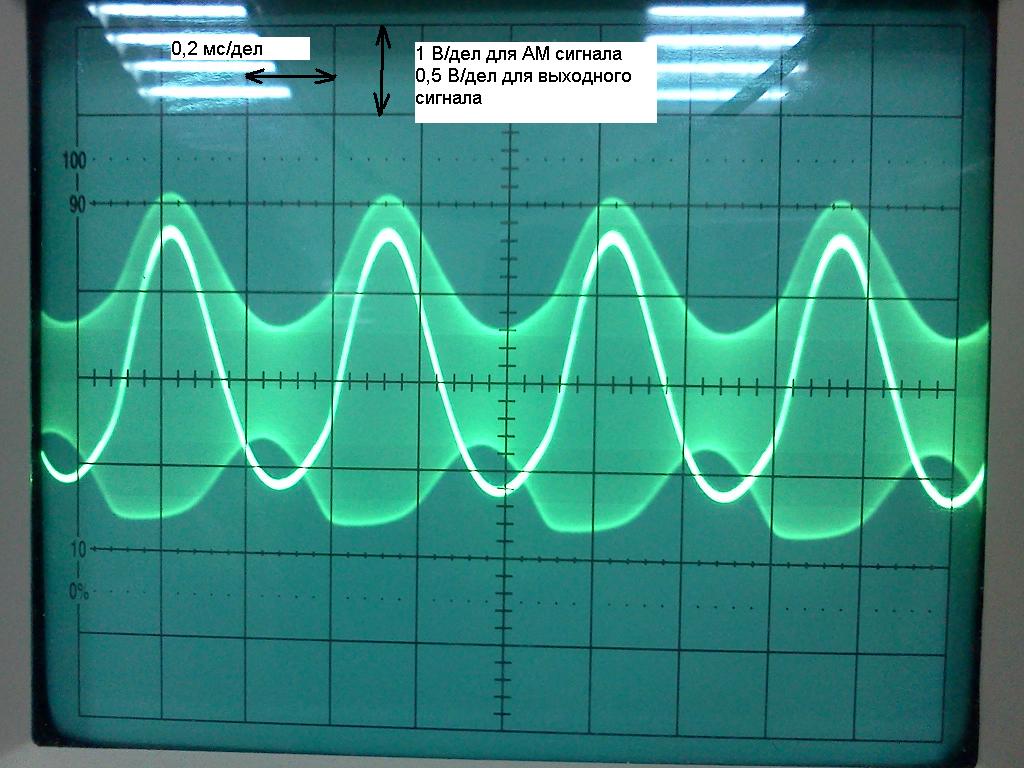

Рис.22. Входной и выходной сигналы при .

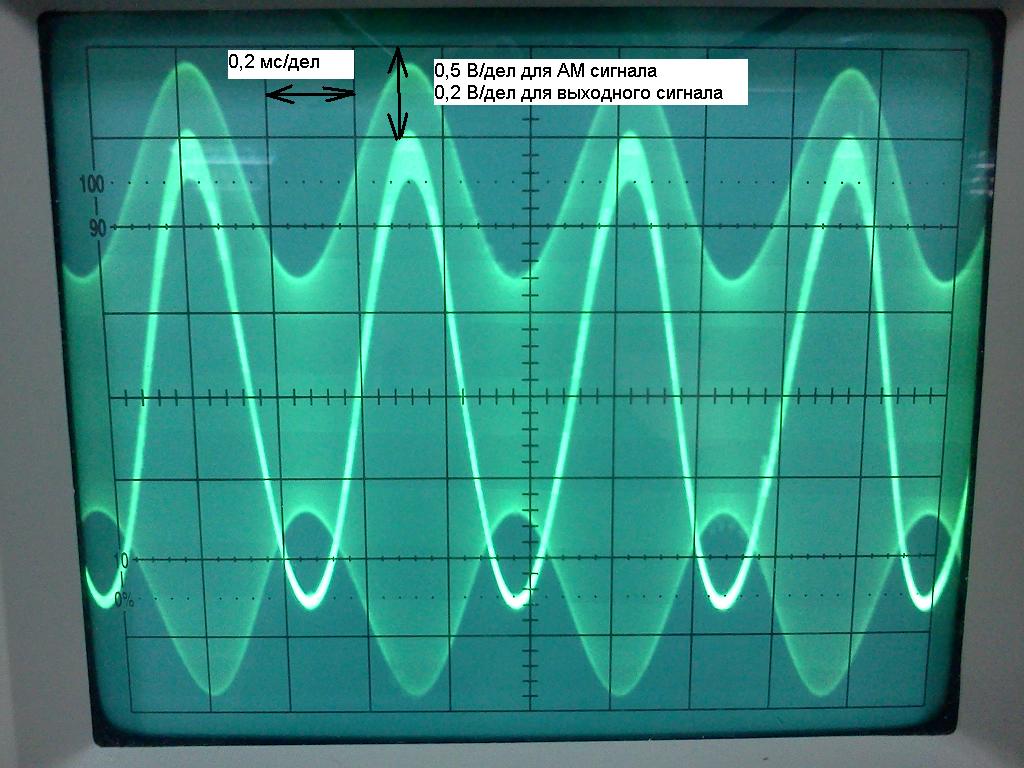

Рис.23. Входной и выходной сигналы при .

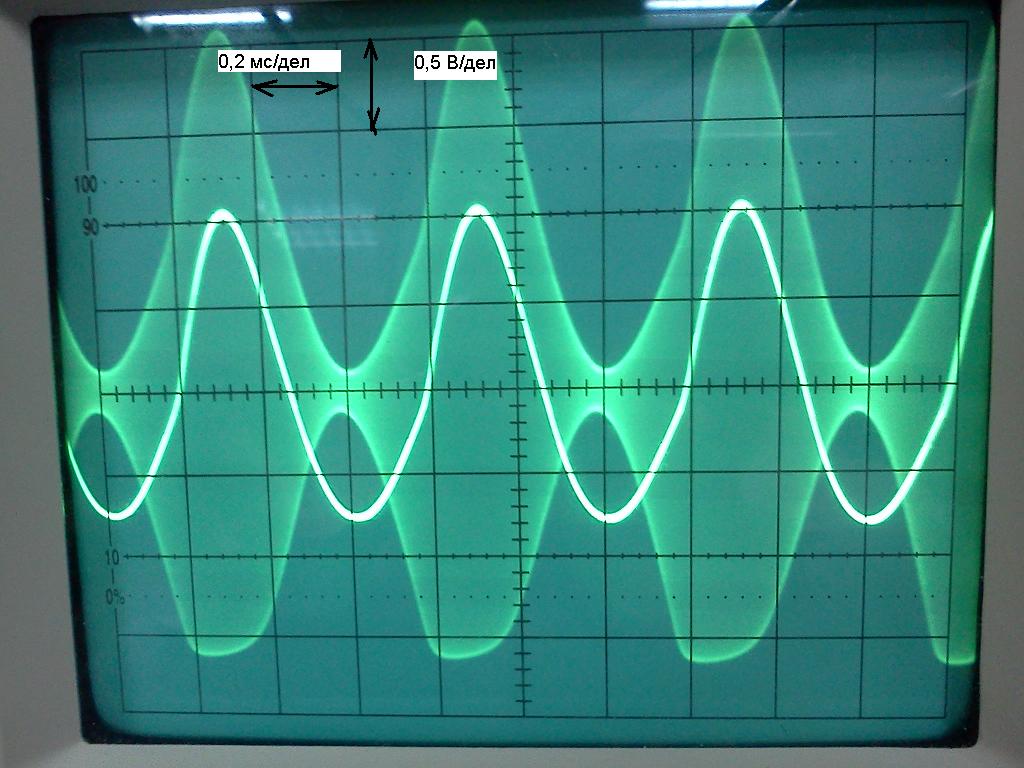

Рис.24.
Входной и выходной сигналы при
.
Как видно из рисунков 25-27, при уменьшении сопротивления нагрузки фильтрация высокочастотного напряжения уменьшается, что проявляется в утолщении и размытости линии сигнала.
Исследование детектора, работающего по схеме с удвоением напряжения.

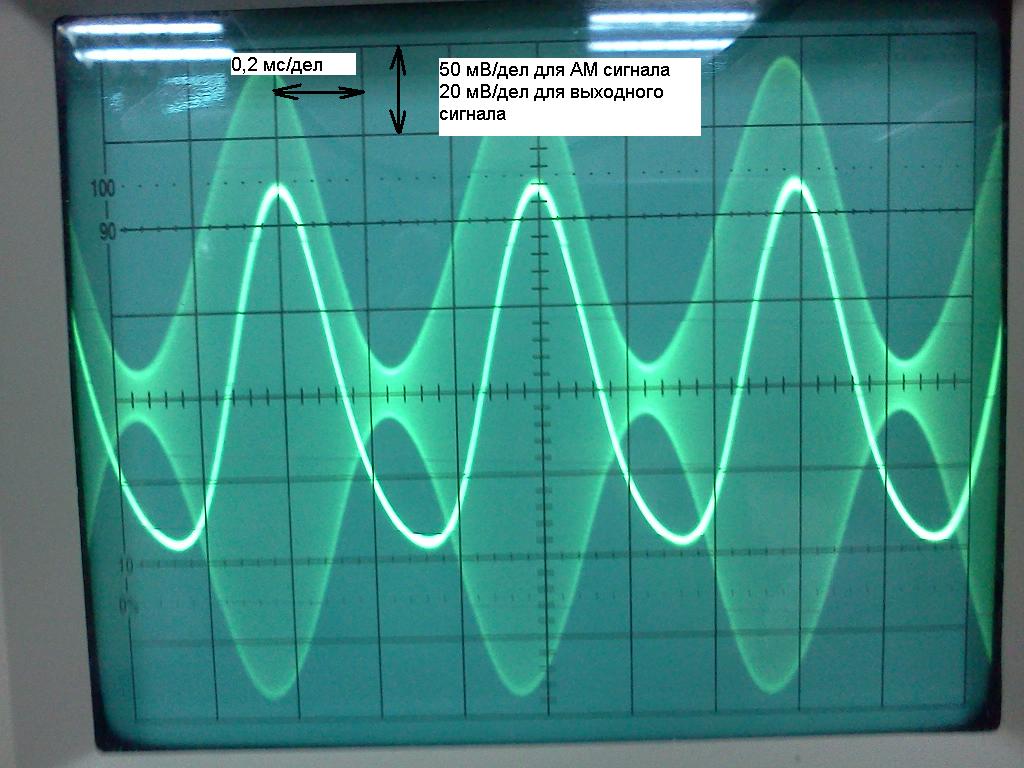

Рис.25. Входной и выходной сигналы амплитудного детектора для максимально возможной амплитуды АМ сигнала и m=50%.
Коэффициент выпрямления в режиме сильного и слабого сигналов.
Устанавливаем параметры:
;
;
;
( ).
При
этом значение постоянного напряжения
на нагрузке детектора
.
Коэффициент выпрямления , где - амплитуда напряжения на выходе детектора.
;
;
.
Для
(
)
значение постоянного напряжения на
нагрузке детектора
.
Коэффициент выпрямления , где - амплитуда напряжения на выходе детектора.
;
;
.
Сравнивая два коэффициента выпрямления для сильного и слабого сигналов видно, что для слабого сигнала коэффициент выпрямления меньше, чем для сильного, что означает, что сильный сигнал проще продетектировать, возникает меньшее количество искажений сигнала.
Сравнивая с показателями для однодиодного детектора:
|
Однодиодный детектор |
С удвоение напряжения |
Сильный сигнал |
0,48 |
1,27 |
Слабый сигнал |
0,11 |
0,35 |
Видно, что коэффициенты выпрямления стали выше, а значит и продетектировать сигнал стало проще.
Коэффициент передачи детектора в режиме сильных сигналов.
Подаем АМ сигнал на вход:
;
m=50% ( ).
Амплитуда
напряжения звуковой частоты на выходе
детектора
.
Коэффициент передачи детектора .
.
Коэффициент
передачи детектора возрос, по сравнения
с однодиодным детектором (
).
Искажения ам сигналов из-за нелинейности детекторной характеристики.
m=90%.

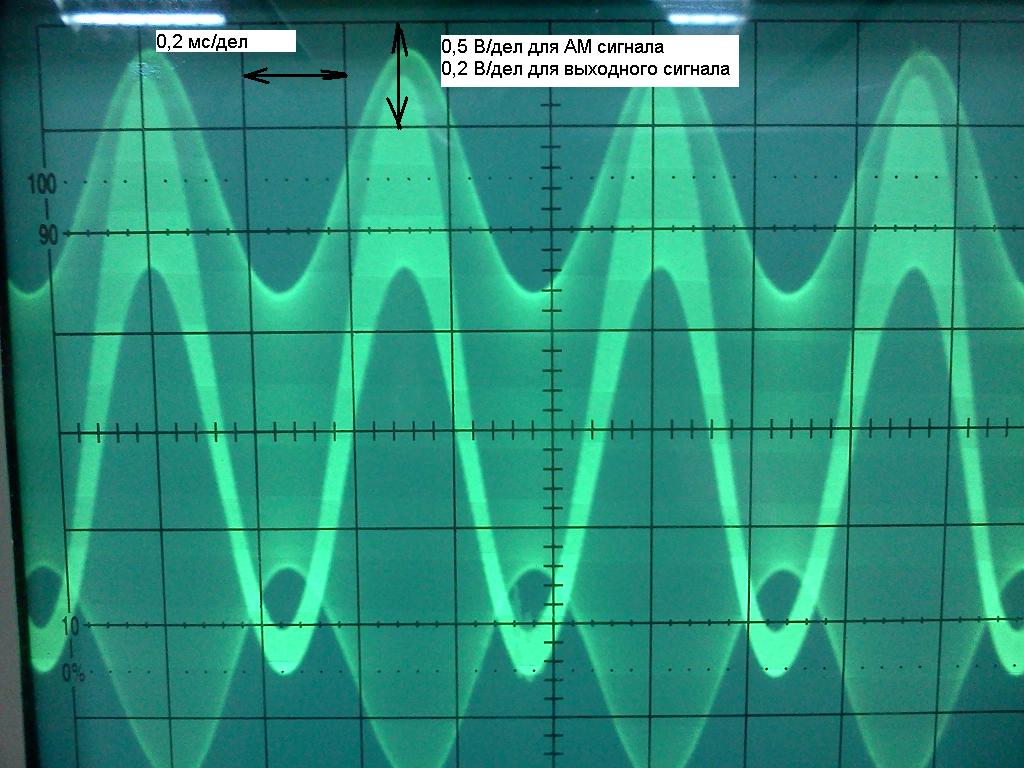

Рис.26. Входной и выходной сигнал амплитудного детектора при m=90%, .

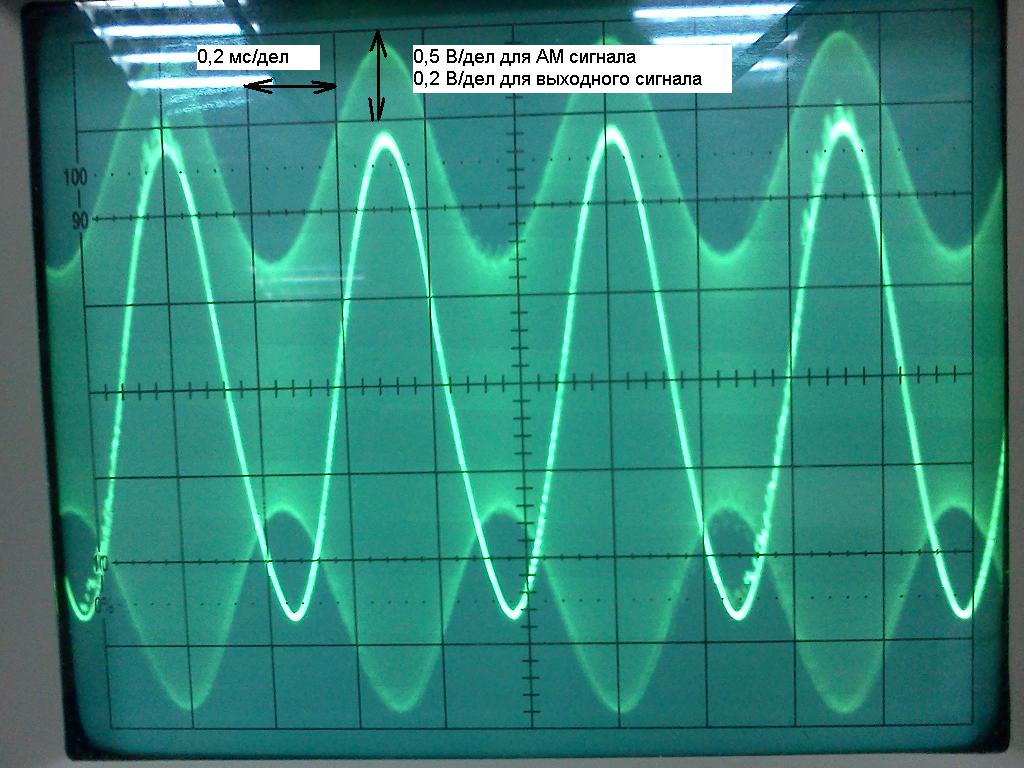

Рис.37.
Входной и выходной сигнал амплитудного
детектора при m=90%,
.
Как видно из рисунков 29, 30 при увеличении глубины модуляции появляются искажения выходного сигнала, так же как и для однодиодного детектора.
Исследование совместной работы упч и амплитудного детектора.
Снимем АЧХ УПЧ.
.
Таблица 12
f, кГц |
408 |
439 |
452 |
458 |
462 |
470 |
482 |
485 |
493 |
508 |
778 |
|
0,08 |
0,15 |
0,21 |
0,24 |
0,27 |
0,3 |
0,27 |
0,24 |
0,21 |
0,15 |
0,03 |
|
0,27 |
0,5 |
0,7 |
0,8 |
0,9 |
1 |
0,9 |
0,8 |
0,7 |
0,5 |
0,1 |

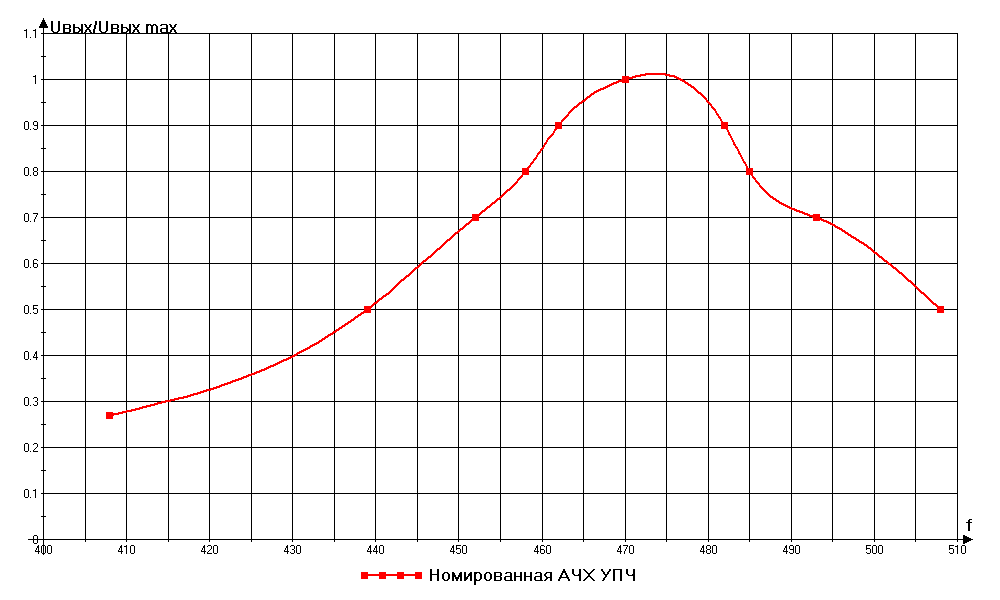

Рис.28. Нормированная АЧХ УПЧ.
Подключим детектор к выходу УПЧ и снимем АЧХ для различных сопротивлений нагрузок.
Для .
Таблица 13
f, кГц |
408 |
438 |
452 |
456 |
462 |
472 |
481 |
486 |
492 |
507 |
726 |
|
0,08 |
0,15 |
0,21 |
0,24 |
0,27 |
0,3 |
0,27 |
0,24 |
0,21 |
0,15 |
0,03 |
|
0,27 |
0,5 |
0,7 |
0,8 |
0,9 |
1 |
0,9 |
0,8 |
0,7 |
0,5 |
0,1 |
Для .
Таблица 14
f, кГц |
408 |
436 |
450 |
454 |
460 |
473 |
482 |
489 |
494 |
510 |
754 |
|
0,08 |
0,14 |
0,2 |
0,22 |
0,25 |
0,28 |
0,25 |
0,22 |
0,2 |
0,14 |
0,03 |
|
0,29 |
0,5 |
0,71 |
0,79 |
0,89 |
1 |
0,89 |
0,79 |
0,71 |
0,5 |
0,11 |
Для .
Таблица 15
f, кГц |
408 |
427 |
447 |
451 |
458 |
469 |
485 |
492 |
498 |
519 |
790 |
|
0,08 |
0,12 |
0,18 |
0,2 |
0,23 |
0,26 |
0,23 |
0,2 |
0,18 |
0,12 |
0,03 |
|
0,31 |
0,46 |
0,69 |
0,77 |
0,88 |
1 |
0,88 |
0,77 |
0,69 |
0,46 |
0,12 |

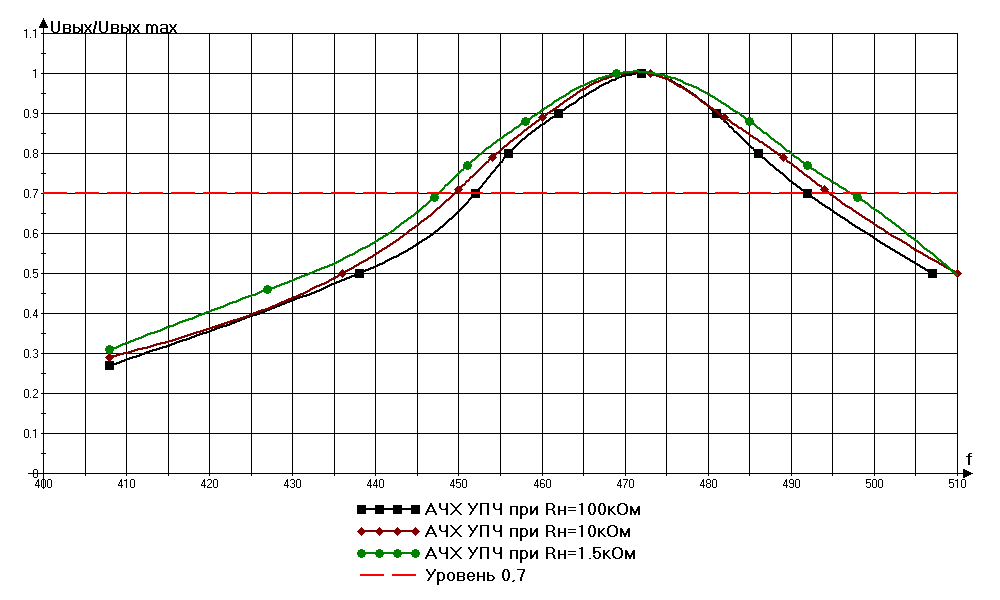

Рис.29. Нормированная АЧХ УПЧ при , и .
Как видно из таблиц 13-15 и рисунков 32-34при уменьшении сопротивления нагрузки АЧХ УПЧ становиться более широкополосной.
