Наблюдение форм импульсов тока, протекающих через диод.

Установим максимально возможную амплитуду немодулированного сигнала на входе детектора.

.

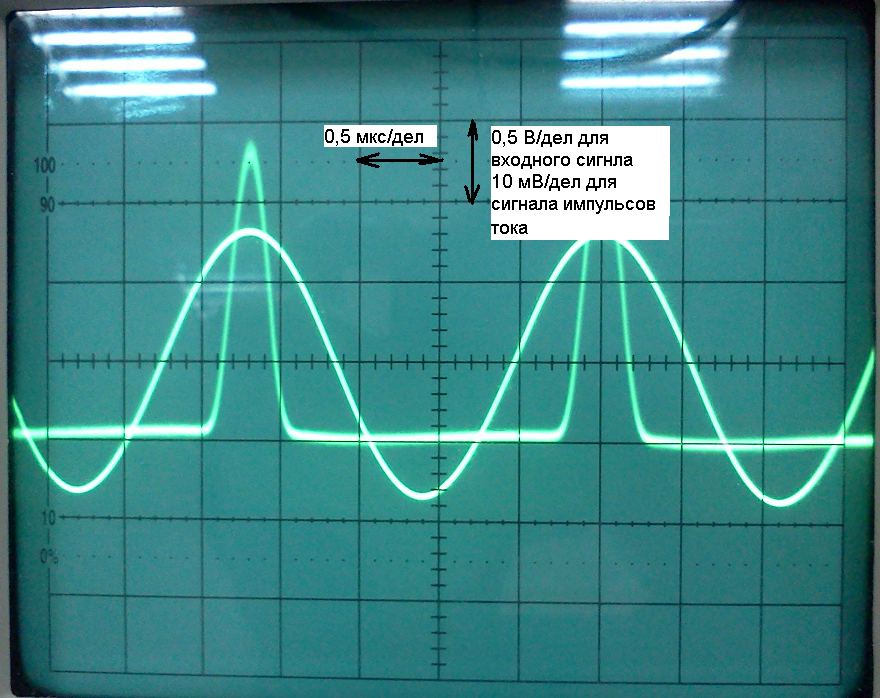

Рис.8. Входной сигнал и импульс тока в цепи диода для первого случая ( ).

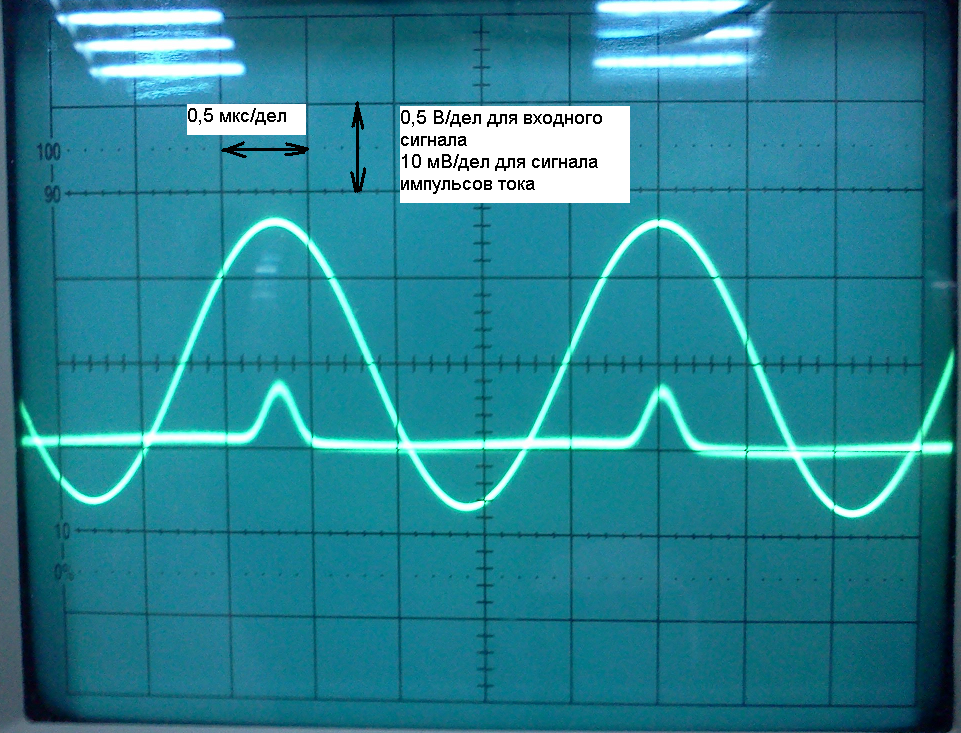

Рис.9. Входной сигнал и импульс тока в цепи диода для второго случая ( ).

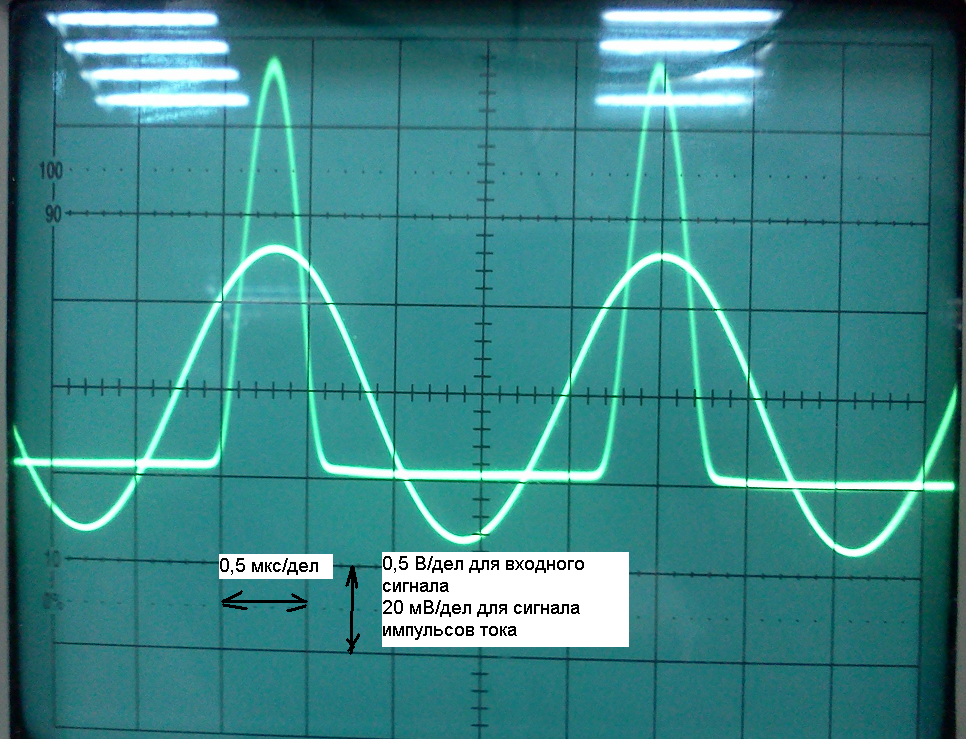

Рис.10. Входной сигнал и импульс тока в цепи диода для третьего случая ( ).

Рис.11. Входной сигнал и импульс тока в цепи диода для четвертого случая ( ).

Таблица 3

	Угол отсечкиθ	, мА	Коэффициент выпрямления
51 кОм	0,36π	0.015	0.43	0,4
10 кОм	0,44π	0.05	0.19	0,26
1,5 кОм	0,53π	0.162	-0.09	0,13

Снятие статических детекторных характеристик.

( );

- постоянная составляющая тока;

- амплитуда высокочастотного напряжения на входе детектора;

- напряжение на нагрузке;

- коэффициент выпрямления.

Таблица 4

, мВ	50	100	200	300	400	500	600	700	800	900	1000
, мА	0,004	0,004	0,005	0,007	0,008	0,01	0,012	0,013	0,015	0,017	0,018
, мВ	70,7	141,4	282,8	424,3	565,7	707,1	848,5	989,9	1131,4	1272,8	1414,2
, В	0,204	0,204	0,255	0,357	0,408	0,51	0,612	0,663	0,765	0,867	0,918
	2,9	1,4	0,9	0,84	0,72	0,72	0,73	0,67	0,68	0,68	0,65

;

Таблица 5

, мВ	50	100	200	300	400	500	600	700	800	900	1000
, мА	0,004	0,005	0,008	0,014	0,02	0,026	0,034	0,041	0,048	0,057	0,062
, мВ	70,7	141,4	282,8	424,3	565,7	707,1	848,5	989,9	1131,4	1272,8	1414,2
, В	0,04	0,05	0,08	0,14	0,2	0,26	0,34	0,41	0,48	0,57	0,62
	0,57	0,35	0,28	0,33	0,35	0,37	0,4	0,41	0,42	0,45	0,44

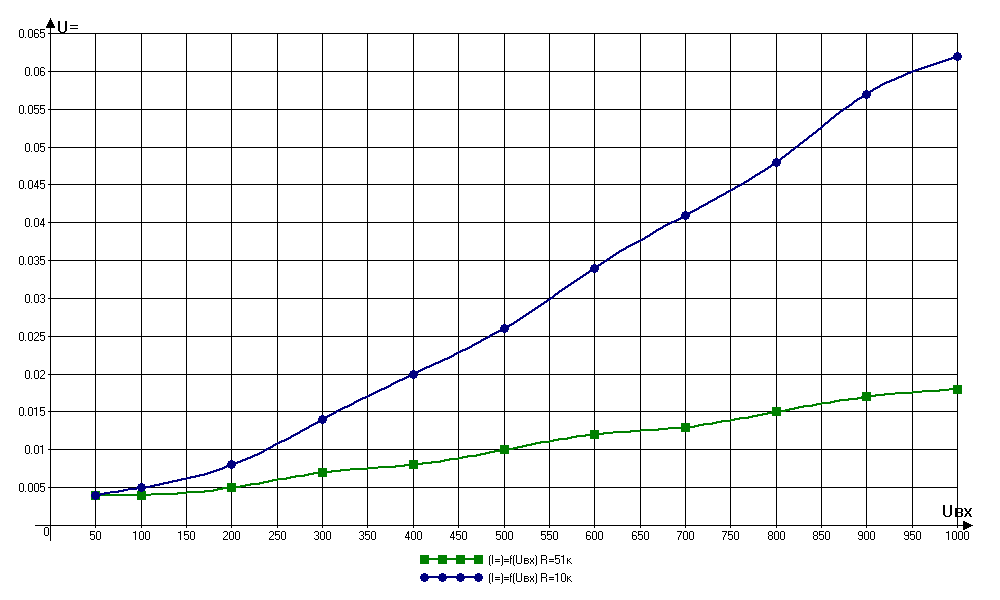

Рис.12. График зависимости , для и .

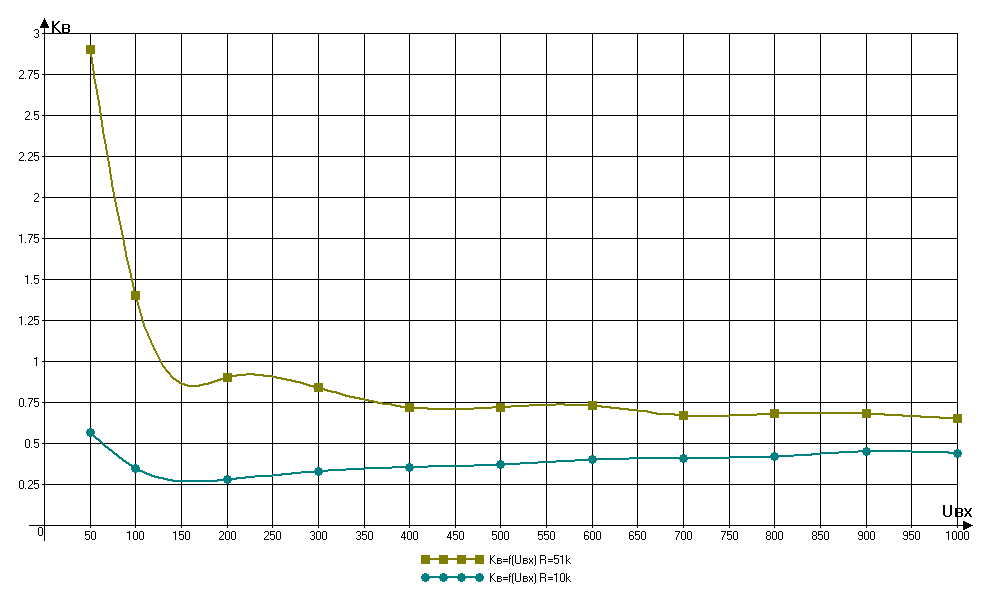

Рис.13. График зависимости , для и .

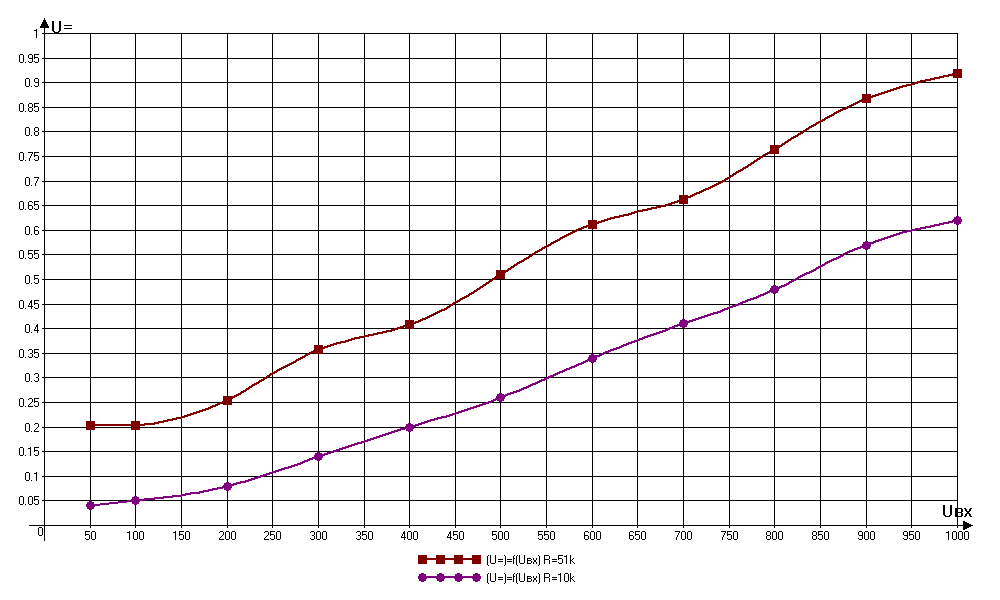

Рис.14. График зависимости , для и .
