50.Возд эл тока на ч. Факторы, вл на исх поражения током.

Проходя ч/з тело человека, эл ток оказывает сложное воздействие:

1. термическое

- ожоги отд участков тела

- нагрев до выс темп кровенос сосудов, нервов, сердца, мозга…

2. электролитическое

- разложение орг жидкости (в т.ч. крови), что сопр нарушением физ-хим св-в

3. биологическое

- расслоение, судороги,разрывы разл тканей (мыщцы, сосуды легких…)

Различают электротравмы:

1. местные

- Эл ожог

-Электрические знаки (жёлтые или тёмные пятна на коже)

- металлизация кожи

- механическое повреждение (без потери сознания; с потерей сознания, но не пропадает дыхание и сердцебиение; полная потеря сознания(без дыхания и пульса); клиническая смерть)

2. общие

- эл удар ( возд эл током тканей, сопр судорожным сокр мыщц)

Факторы от которых зависит исход поражения Ч:

1. Длительность

2. Род тока (пост или переем)

Наиболее опасен перем до 400 В

На частоте 50 Гц порог: для переменного 0,6-1,5 мА; для пост-го 5-7 мА

3. Частота

Наибольший вред 50-100 Гц

4. Сила тока

Три основных порога действия:

- ощущения 1-1,5мА

- неотпускающего тока 20 мА

- дефибриляции (смерть) 80-100 мА

4. Путь прохождения ч/з тело Ч

5. Состояние окр среды

6. Физ состояние Ч

Основные причины поражения Эл.током:

1. Случайное прикосновение; 2)Появление напряжения на отключ-ых установкахиз-за ошибок; 3)Появление напряжения из-за повреждения изоляции; 4) Шаговое напряжение.

51. Осн схемы лэп. Схемы прикосновения ч к лэп.

Для эксплуатации д\разрешено применение 2 вида сетей:

1. Трёхфазная трёхпроводная с изолированной нейтралью

2. Трехфазная четырёхпроводная с глухозаземлённой нейтралью

Изолированная нейтраль – не присоединяется к заземлённому устр-ву или присоед к нему ч/з приборы, сигнализация и подобные устр-ва с большим сопротивлением.

Глухозаземл нейтралью наз нейтраль генератора или трансф, присоед к заземл утр-ву ч/з малое сопротивление.

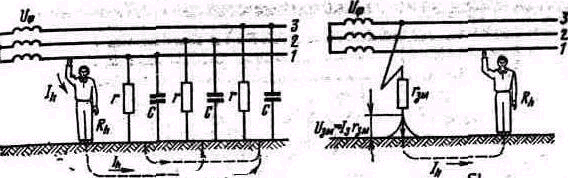

Рис. Прикосновение человека к проводу трехфазной трехпроводной сети с изолированной нейтралью:

а — при норм-м режиме; б — при авар-м режиме

Если r1=r2=r3=rз, То I=Uф/(Rch+rз), где Rch-сопротивление Ч (≈1000 Ом), rз-сопротивление заземления (4 Ом-защитное, 10 Ом -рабочее).

Если r1≠r2≠r3≠rз, то I=Uф*Gч* _{, где g1—роводимость фазы, к которой прикоснулся Ч, g2,g3-проводимость смежных фаз. Gч – проводимость человека(1/1000)См}

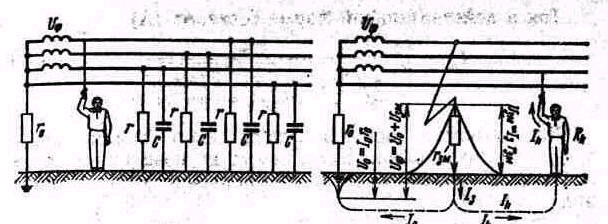

Рис. Прикосновение человека к фазному проводу трехфазной четырехпроводной сети с глухозаземленной нейтралью: а—при норм-м режиме; б—при авар-м

I=Uф/(Rch+r0), r0-сопротивление заземления нейтрали (≤10 Ом)

В нормальном режиме наиболее безопасным является трёхфазная трёхпроводная сеть с изолированной нейтралью. Но четырёхпроводную используют чаще, т.к. преимущества трёхпроводной тяжело реализовать.

Возможны 2 вида прикосновения Ч к линиям электропередач:

1. Двухфазное (Между двумя фазами)

2. Однофазное (м/уфазой и нулевой точкой)

Двухфазное включение, как правило, более опасно, поскольку к телу человека прикладывает­ся наибольшее в данной сети напряжение—линейное.

При двухфазном прикосновении определяется только сопротивление человека.

Однофазное прикосновение в сетях с изолированной нейтралью.

, r - сопротивление фазы.

По требованию безопасности: r ≥ 0,5

Прикосновение в сетях с заземленной нейтралью (при однофазном прикосновении).

, r_H ≤ 4 Ом - сопротивление заземления нейтрали.

,где r_П - сопротивление пола,

r_об - сопротивление обуви,r_од - сопротивление одежды.

Схема двухфазного прикосновения.

J_h - сила тока (при таком значении человек находится в безопасности);U_л - линейное напряжение;U_ф - фазное напряжение.

Схемы прохождения тока: нога-нога, рука-рука, рука-нога.

Аварийный режим:

А. нарушение изоляции фаз относительно земли(разрыв и касание провода под напряжением земли)

Б. Появление напряжения на корпусе электроустройства (нарушение изоляции проводов внутри корпуса)
