Рычажные платформенные весы

Платформенные весы используют на пред­приятиях торговли и общественного питания для взвешивания при приемке продуктов или иных грузов. По виду отсчетного уст­ройства платформенные рычажные весы принято делить на гар­ные, шкальные и циферблатные.

В соответствии с ГОСТ 23676–79 «Весы статического взвеши­вания. Классы и нормы точности» рычажные платформенные весы выпускают со следующими наибольшими пределами взве­шивания (кг).

Гирные 500, 1000, 2000, 3000

Шкальные 50, 100, 200, 500, 1000, 2000, 3000, 6000

Циферблатные 60, 100, 150, 300, 600, 1000, 2000, 3000, 6000

Рычажная система, на которую опирается платформа весов, со­стоит из двух подплатформенных рычагов, связанных между со­бой серьгой, передаточного рычага и коромысла, по которому передвигают большую гирю массой Р и малую массой р. Большой рычаг соединен тягой с передаточным рычагом, а передаточный рычаг связан серьгой с коромыслом. Передаточный рычаг пред­назначен для уменьшения массы передвижных гирь.

В отличие от настольных циферблатных весов (типа РН-10Ц13), имеющих неравномерную шкалу, шкала передвижных циферблатных весов имеет вид круга с равномерно расположенными делениями. Равномерность шкалы весов достигается заменой грузоприемной и опорной призм квадратного механизма профилиро­ванными кулачками.

Электронные весы

Весы настольные электронные предназначены для определения массы и стоимости продуктов. Весы могут быть оснащены регист­рирующим устройством РУ-3, обеспечивающим изготовление чека с указанием массы, цены и стоимости продукта, а также пе­чатать штрих-код товара.

Технические характеристики электронных весов приведены в табл. 3.4.1.

Таблица 3.4.1. Технические характеристики электронных весов

Показатель	Марка весов
	9026ВР3Д13	9026ВР10Д13
Предел взвешивания: - наибольший, кг - наименьший, г	3 20	10 40
Диапазон компенсации массы тары без уменьшения диапазона взвешивания, кг	0…0,6	0…1,5
Единицы дискретности показания массы, г	2	5
Цена поверочного деления, г	2	5
Пределы допустимой погрешности весов, г:
- при первичной поверке	±2	±5
- при эксплуатации в диапазоне:
• до 1 кг • свыше 1 кг • до 2,5 кг • свыше 2,5 кг	±2 ±4 – –	– – ±5 ±10

Система ввода цены и индикации стоимости товара имеет дис­кретность 1 коп., диапазон ввода цен составляет четыре десятич­ных разряда. Продолжительность измерения массы и вычисления стоимости по установленной цене не превышает 2 с.

Электронные настольные весы 9026ВН3Д13 и 9026ВН10Д13 имеют одинаковый внешний вид (рис. 3.4.1). Весы имеют два блока индикации (обращены к покупателю и продавцу). Весы уста­навливают на плоскости прилавка по уровню. Горизонтальное по­ложение регулируют вращающимися ножками.

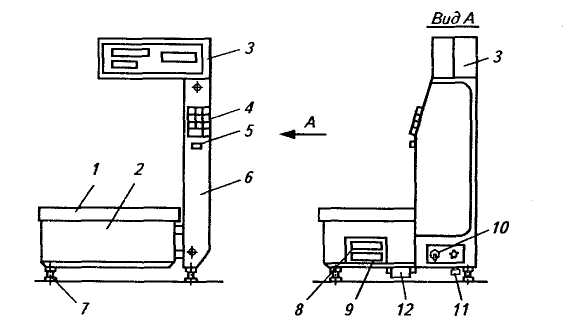

Рис. 3.4.2. Электронные настольные весы 9026ВН3Д13 (9026ВН10Д13): 1 – грузоприемная площадка; 2 – весоизмерительное устройство; 3 – блок индикации; 4 – задатчик цены; 5 – кнопка «Тара»; 6 – электронный блок; 7 – вращающиеся винтовые ножки; 8 – разъем для присоединения регистрирующего устройства РУ-3; 9 – разъем для присоедине­ния выносного пульта управления; 10 – тумблер включения весов; 11 – болт заземления; 12 – указатель горизонтальности весов (уровень)

На вертикальной стойке весов расположен задатчик цены, кнопка «Тара» и тумблер включения. Весы дополнительно могут быть оснащены регистри­рующим устройством РУ-3, соединяемым с весами кабелем через разъем 8. При работе весы должны быть заземлены, для этого пред­назначен болт заземления.

Принцип действия весов заключается в автоматическом преоб­разовании силы тяжести взвешиваемого груза в аналоговый час­тотный сигнал, который с помощью аналого-цифрового преобра­зователя реализуется в цифровую информацию. В электронном блоке осуществляется умножение сигналов, пропорциональных массе взвешиваемого груза, на сигналы, пропорциональные уста­новленной цене. Результаты измерения массы и вычисления сто­имости выводятся на цифровое табло индикации и выходной разъем 8 для подключения регистрирующего устройства.

Кнопка «Тара» служит для коррекции показаний весов при ненагруженной грузоприемной площадке и для компенсации массы тары на грузоприемной площадке.
