Весоизмерительное оборудование

Весоизмерительное оборудование – один из основных видов оборудования предприятия розничной торговли. Именно Весоизмерительное оборудование позволяет осуществлять учет товаро-потоков, обеспечивает количественный учет отпускаемого товара (или продукта), а в сочетании с контрольно-кассовым оборудова­нием позволяет автоматизировать процесс торговли и учета.

По конструкции взвешивающего устройства различают рычаж­ные и электромеханические (тензометрические и виброчастот­ные) весы.

По виду указательного устройства весы подразделяют на гирные, шкально-гирные, циферблатные, циферблатно-гирные, оп­тические и электронно-индикаторные.

По способу установки весы классифицируют как настольные, напольные (передвижные) и стационарные.

По виду снятия показаний различают весы с визуальным сняти­ем показаний и весы с документальным определением показаний. Способ снятия показаний может быть местный и дистанционный.

Для характеристики весов разработана буквенно-цифровая ин­дексация, информирующая о технических и эксплуатационных параметрах весоизмерительного оборудования:

Первая буква	Тип весоизмерительного механизма весов (Р – рычажные, Т – электронно-тензометрические)
Вторая буква	Способ установки весов (Н – настольные, П – передвижные, С – стационарные)
Цифра после первых двух букв	Наибольший предел взвешивания в килограммах (свыше 1000 кг – в тоннах)
Буква после цифр	Тип указательного устройства весов (Ш – шкальные, Г – гирные, Ц – циферблатные)
Первая за буквой цифра	Вид снятия показаний (1 – визуальный, 2 – документальный)
Последняя цифра	Способ снятия показаний весов (3 – местное снятие показаний, 4 – дистанционное снятие показаний)

Возможны дополнительные буквенные обозначения, обознача­ющие расширение функциональных возможностей весов.

Например, весы РН10Ц13 – рычажные настольные весы с наи­большим пределом взвешивания 10 кг, циферблатные, с визуаль­ным отчетным устройством и местным снятием показаний.

Современные электронные весы могут подключаться к внеш­нему устройству (контрольно-кассовой машине, принтеру, скане­ру, локальной сети) и образовывать комплексы: автономные весы; весы – принтер (матричный, струйный, термопечать); весы – ККМ; весы – ККМ – сканер; весы – сканер – ККМ – компью­тер.

Рычажные настольные циферблатные весы

Схемы и конструкции рычажных настоль­ных циферблатных весов изучают на макете весов РН-10Ц13, РН-2Ц13 или РН-ЗЦ13. Поверку весов выполняют на действующем и допущенном к эксплуатации экземпляре весов. Этот же экземпляр используется для освоения практической работы на рычажных ве­сах.

Весы РН-10Ц13 и РН-2Ц13 имеют идентичную конструкцию и широко применяются на предприятиях торговли и общественного питания. Конструкция весов приведена на рис. 3.2.1 а техническая характеристика – в табл. 3.2.1.

Отличительная особенность настольных циферблатных весов РН-2Ц13 и РН-10Ц13 состоит в том, что 90% наибольшей пре­дельной массы взвешиваемого товара уравновешивается с помо­щью гирь, а 10 % – с помощью квадрантного механизма. Приме­нение квадрантного механизма и шкальной системы отсчета по­зволяет исключить дополнительные наборы гирь на рабочем месте продавца и обеспечивает взвешивание с точностью до 2...5 г.

Квадрант и расчетная схе­ма для определения массы маятникового противовеса приведены на рис. 3.2.2. Конструкция квадранта весов РН-2Ц13 и РН-10Ц13 показана на рис. 3.2.2, а. Противовес и сердечник прочно соединены между собой винтами и контрольными штифтами. Сердечник несет грузоприемную приз­му, опорную призму и сдвоенные стрелки.

Призма запрессована в сердечник, опорная призма прикреплена с помощью винтов и штифтов, а стрелки также прикреплены винтами и штифтами. Для регулирования положения центра масс квадранта служит грузовая гайка, передвигаемая по винтовому стержню. После оконча­ния регулирования положение грузовой гайки фиксируется до­полнительной гайкой.

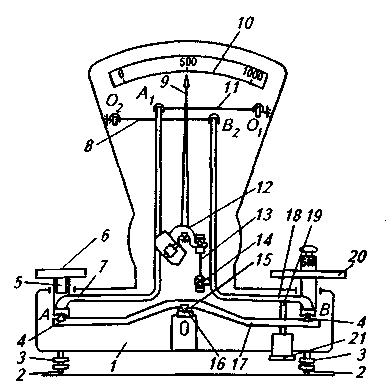

Рис. 3.2.1. Конструкция весов РН-10Ц13 и РН-2Ц131 – опорная плита; 2 – винтовые ножки; 3 – контргайки; 4 – грузоприемные приз­мы; 5 – тарировочная камера; 6 – гирная площадка; 7 – рычаг; 8 – струнка; 9 – стрелка; 10 – шкала циферблата; 11 – струнка; 12 – квадрантный механизм; 13 – тяга; 14 – керн (призма);15 – подушка; 16 – опорная призма; 17 – равноплечий рычаг; 18 – рычаг; 19 – шток; 20 – товарная площадка; 21 – жидкостный успокоитель (демпфер)

Массу маятникового противовеса рассчитывают в соответ­ствии со схемой, изображенной на рис. 3.2.2, б и в. В ненагружен­ном состоянии квадрант занимает положение, соответствующее схеме, изображенной на рис. 3.2.2, б, а при нагрузке, равной поло­вине всей шкалы, – положение по схеме на рис. 2.2, в. Для на­стольных циферблатных весов РН-10Ц13 вся шкала рассчитана на 1000 г; соответственно половина шкалы соответствует нагруз­ке 500 г.

Таблица 3.2.1. Технические характеристики весов РН-2Ц13 и РН-102Ц13

Показатель	Единица измерения	НР-2Ц13	РН-10Ц13
Предел взвешивания: - наибольший - наименьший	кг кг	2 0,02	10 0,1
Предел показаний на шкале	г	0…200	0…1000
Цена деления шкалы	г	2	5
Допустимая погрешность в интервале взвешивания:
- от 20 до 1000 г - свыше 1000 г - от 1000 до 2500 г - свыше 2500 г	– – – –	± 0,5 деления ± 0,5 деления ± 0,5 деления ± 1 деления

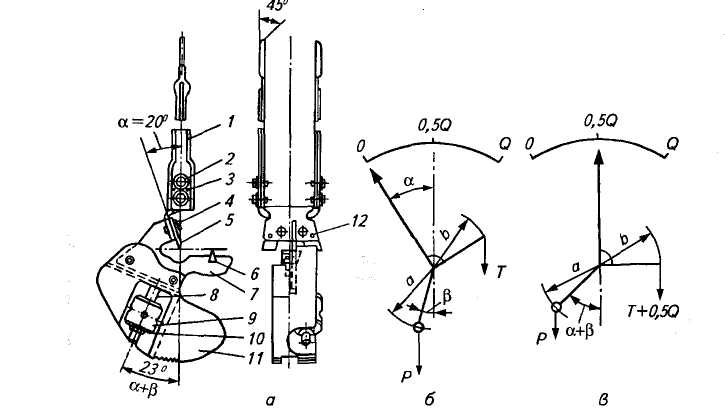

Рис. 3.2.2. Квадрант на призменной основе (о) и схемы расчета массы маятникового противовеса в ненагруженном (б) и нагруженном (в) состояниях:1 – сдвоенные стрелки; 2, 4 – винты; 3 – штифты; 5 – опорная призма; 6 – грузоприемная призма; 7—сердечник; 8 – винтовой стержень; 9 – подстроенный груз; 10 – гайка;11 – противовес; 12 – штифты

Весоизмерительный механизм (РН-10Ц13 или РН-2Ц13 (см. рис. 3.2.1) смонтирован на опорной плите с винтовыми ножками и с жидкостным указателем установки в горизонтальном положении. Винтовые ножки имеют контргайки, позволяющие жестко фиксировать ножки после установки весов в горизонтальном положении. Основу весов со­ставляет равноплечий рычаг, со­стоящий из двух дугообразных металлических полос, соединен­ных в виде рамы. Каждая поло­вина рычага имеет опорную при­зму и две грузоприемные. Грузоприемное устройство этих весов состоит из двух площадок: товарной и гирной, прикреплен­ных к рычагам и опирающихся на сдвоенные грузоприемные призмы. Третьей точкой опоры для рычагов служат струнки, шарнирно прикрепленные к корпусу ве­сов.

Рычаг несет на себе подушку, опирающуюся на керн тяги, со­единенной с квадрантным механизмом. К квадранту прикреплена стрелка, указательный конец которой перемещается вдоль шкалы на циферблате. Чтобы предотвратить периодические колебания весов и тем самым ускорить процесс взвешивания, к рычагу шар­нирно прикреплен шток поршня жидкостного успокоителя (дем­пфера).

Для тарировки ненагруженных весов предназначена тариро-вочная камера, размещенная в корпусе гирной площадки.

Поверку весов проводят в соответствии с ГОСТ 8.453–82 ГСИ. «Весы для статического взвешивания. Методы и средства поверки». На рабочем месте весы устанавливают в горизонтальном поло­жении посредством четырех резьбовых ножек, контролируя поло­жение весов по уровню, установленному на станине. После достижения горизонтального положения весов резьбовые ножки фик­сируют контргайками. Масляный успокоитель весов (демпфер) регулируют таким образом, чтобы колебания указательной стрел­ки весов не превышали 3–5 полупериодов.
