Штриховой код

Штриховой код состоит из двух частей: цифровой и штриховой. Цифровая часть штрихового кода пред­назначена для визуальной идентификации товара, а штриховая – для считывания специальными устройствами. Штриховая часть кода представляет собой графическое изобра­жение в виде штрихов и пробелов.

В штриховом коде содержатся сведения о стране-производите­ле, предприятии-изготовителе и самом товаре (или продукции).

Областью наиболее эффективного применения штрихового ко­дирования является розничная торговля. Наличие штрихового кода на объекте продажи позволяет полностью проследить за про­цессом продвижения товара, начиная с момента приемки до его продажи, и автоматизировать этот процесс. Все операции, осуще­ствляемые с каждой единицей товара, учитываются в базе данных центрального компьютера. Анализ продаж и динамики изменения товарных запасов позволяет планировать объем закупок, точно выполнять маркетинговые исследования и рекомендации по фор­мированию продаваемых товаров. Более того, при достижении критического уровня товарных запасов того или иного товара, мо­жет быть сделан дополнительный заказ товаров (этот процесс мо­жет быть автоматизирован) с оптовых баз. Инвентаризация това­ров, осуществляемая практически в реальном времени (т. е. после продажи одной единицы товара), дает возможность эффективно управлять ценообразованием и соответственно коммерческой дея­тельностью предприятия торговли.

Другая сторона использования штрихового кодирования на предприятии торговли состоит в ускорении оборачиваемости обо­ротных средств, снижении уровня товарных запасов, уменьшении необходимых складских помещений, снижении товарных потерь и повышении эффективности работы.

Независимо от системы кодирования все штриховые коды представляют собой чередование темных и светлых полос, разли­чающихся по толщине и высоте.

Штрих (полоса) – темная зона на однотонном светлом фоне, ограниченная прямыми параллельными линиями.

Пробел – пространство между штрихами.

Высота и ширина штриха (пробела) – размеры изображения, выраженные в единицах измерения (миллиметрах, долях дюйма) или в безразмерных единицах – модулях.

Модуль – основной размер, которому кратны все величины, определяющие параметры элементов изображения штрихового кода. Ширина штрихов или пробелов может изменяться в преде­лах от одного модуля до четырех. Для стандартного размера штри­хового кода ширина модуля составляет 1х = 0,33 мм.

Символ – совокупность штрихов и пробелов, несущая закоди­рованную информацию о символе. Стандартом (ГОСТ Р 51201–98) определены номинальные размеры символа.

В соответствии со стандартом ширина символа составляет 37,29 мм, а высота его 25,91 мм.

Минимальная свободная зона имеет следующие размеры:

Выше и ниже штрихов 0,33 мм, или 1х

Слева от штрихов 3,63 мм, или 11х

Справа от штрихов 2,31 мм, или 7х

Штрихи, образующие левый и правый знаки-ограничители, а также центральный знак должны быть увеличены вниз на 1,65 мм (или 5х).

Допускается масштабирование стандартного символа от 0,8 до 2. Кодирование в виде чередующихся полос позволяет решить одну из самых сложных проблем для систем обработки информации (компьютеров) – ввод информации. Считывающие устройства на­много легче и без ошибок считывают информацию в виде штрихов (при вводе информации с клавиатуры оператор допускает одну ошибку на каждые 300 знаков, погрешность ввода штриховых символов составляет не более одной ошибки на 1 млн. считыва­ний).

В настоящее время существует более 50 систем штрихового ко­дирования. Наиболее употребительными являются следующие ко­довые системы:

UPC (Uneversal Product Code) – Универсальный товарный

код);

EAN (European Article Numbering) – Европейский артикул.

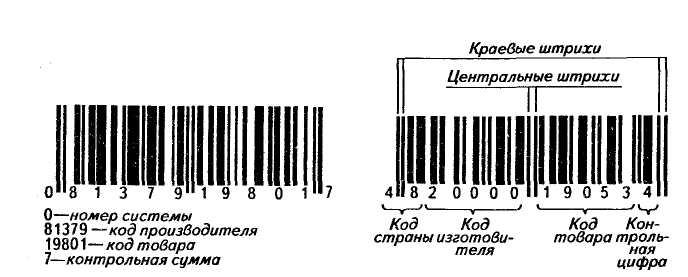

Система UPC была разработана в 1973 г. для применения в роз­ничной торговле США и Канады. Штриховой код UPC непрерыв­ный, имеет фиксированную длину и высокую плотность записи. Структура штрихового кода UPC-A приведена на рис. 3.1.1.

Данный код позволяет отобразить последовательность из 12 арабских цифр (значения каждой от 0 до 9).

Систему EAN применяют в странах Западной Европы для мар­кировки потребительских товаров. Код EAN состоит из цифровых обозначений и штриховой части. Цифровые обозначения содер­жат 13 либо 8 цифр.

Код Код Код Контроль- страны изготови- товара ная цифра теля Рис. 3.1.2. Структура штрихового кода UPC-A

Код EAN13 является непрерывным кодом с высокой плотнос­тью записи, имеет фиксированную длину и позволяет отобразить последовательность из 13 арабских цифр (значение каждой цифры от 0 до 9).

Код состоит из двух пар краевых штрихов, пары центральных штрихов и пространства между краевыми штрихами, заполненно­го информационными штрихами и пробелами (рис. 3.1.2). Сумма всех темных модулей левой половины символа составляет нечет­ное число, а сумма всех темных модулей правой половины симво­ла – четное число. Данное свойство проверки на четность введено для исключения ошибки и самопроверки введенной информации при считывании кода техническими устройствами – сканерами.

Указанные 13 цифр несут следующую информацию:

- цифры с 1-й по 3-ю называются префиксом кода и присваивают­ся Международной организацией товарной нумерации (EAN International). Эти две-три цифры принадлежат Национальной организации товарной нумерации страны или региона, которые уполномочены EAN International использовать систему EAN на национальном или региональном уровнях в качестве официаль­ных представителей EAN International. В отдельно взятой стране или регионе может существовать только один представитель EAN International. На территории России представителем EAN Inter­national является Ассоциация автоматической идентификации (ЮНИСКАН/EAN РОССИЯ), единственная организация товар­ной нумерации. Список основных префиксов приведен в табл. 3.1.1;

- следующие 9 – 10 цифр содержат кодовый номер предприятия-изготовителя, зарегистрированного национальной организацией, и номер товара. В настоящее время ЮНИСКАН/EAN РОССИЯ оп­ределена следующая структура: 4 цифры – номер предприятия-из­готовителя, 5 цифр – номер товара;

- последняя 13-я цифра – контрольная. Ее называют конт­рольным разрядом (контрольной суммой). Эта цифра предназначена для проверки правильности считывания кода EAN сканиру­ющим устройством. Считав графическое изображение штрихового кода с помощью считывающего устройства (сканера) и преобразо­вав его в двоичный код, компьютер, используя специальную про­грамму, вычисляет контрольный разряд и сравнивает его со значе­нием 13-й цифры. Совпадение считанного и вычисленного конт­рольных разрядов означает, что штриховой код считан правильно. Правильность считывания кода подтверждается звуковым или световым сигналом.

Таблица 3.1.1. Префиксы и национальные организации ЕAN и UPC

Префиксы	Национальная организация товарной нумерации	Регион мира
00…13 30…37 400…440 45…49 460…469 471 482 50 54 57 600…601 64 690…693 73 76 80…83 84 869 880 885 888 90…91 93	UCC (USA & Canada) GENCOD-EAN France CCG (Germany) Distribution Code Centr – DCC (Japan) ЮНИСКАН/EAN РОССИЯ (РФ) EAN Taiwan EAN Ukraine E Centre UK ICODIF/EAN Belgium. Luxembourg EAN Danmark EAN South Africa EAN Finland Article Numbering Centre of China – ANCC (China) EAN Sweden EAN (Schweiz, Suisse, Svizzera) INDICOD (Italy) AECOC (Spain) Union of Chambers of Commerce of Turkey (Turkey) EAN Korea (South Korea) EAN Thailand EAN (Singapore) EAN Austria EAN Australia	США и Канада Франция Германия Япония Российская Федерация Тайвань Украина Великобритания Бельгия, Люксембург Дания Южная Африка Финляндия Китай Швеция Швейцария Италия Испания Турция Южная Корея Таиланд Сингапур Австрия Австралия

Код EAN8 был специально разработан организацией EAN International для малоразмерных упаковок товара. Этот «корот­кий» товарный штриховой код состоит из 8 знаков и имеет мень­шие, чем штриховой код EAN13, размеры.

Штриховой код EAN8 присваивается отдельным видам продук­ции в том случае, когда размещение кода EAN13 невозможно из-за размеров упаковки. Право присваивать продукции или товару код EAN8 принадлежит исключительно Ассоциации ЮНИСКАН/EAN

Страны – члены Ассоциации не имеют права самостоятельно формировать код EAN8.

Цифры кода EAN8 несут следующую информацию:

- цифры с 1-й по 3-ю называются префиксом штрихового кода и обозначают условный номер национальной организации (напри­мер, ЮНИСКАН/EAN Россия);

- цифры с 4-й по 7-ю – номер продукции. Данный номер присва­ивается каждому отдельному виду продукции независимо от кода предприятия;

- завершающая 8-я цифра кода – контрольный разряд. Эта цифра вычисляется в процессе считывания предыдущих семи цифр и служит для проверки правильности воспринятых сканером цифр штрихового кода.

Для перемещения в единичной или групповой упаковке това­ры укладывают в транспортную упаковку (картонная коробка, ящик, поддон и др.). На транспортную упаковку наносят 14-раз­рядный штриховой код EAN14. При нанесении кода используют графическую символику «2 из 5 с чередованием» (Interleaved Two of Five – ITF). Данный штриховой код получил сокращенное название – ITF14. По сравнению с кодами EAN8 и EAN13 сим­волы данного кода имеют большие размеры: ширина 152,4 мм, высота 41,4 мм. В связи с этим требования к поверхности кода не столь строгие – код может быть нанесен непосредственно на стенку картонной коробки или ящика. По 14-разрядному номеру можно определить EAN13 продукции, которая находится внутри транспортной упаковки. Структура штрихового кода ITF14 сле­дующая:

- 1-я цифра – логистический вариант (допустимая нумерация – от 1 до 8);

- цифры со 2-й по 4-ю – префикс национальной организации (ЮНИСКАН/EAN);

- цифры с 5-й по 8-ю – регистрационный номер предприятия;

- цифры с 9-й по 13-ю – номер товара;

- цифра 14-я – контрольный разряд.

Транспортные упаковки с одним и тем же содержимым разли­чаются разрядом логистического варианта. Например, картонная коробка с товаром будет обозначаться номером 1 (логистический вариант 1), а деревянный ящик с тем же самым товаром — номе­ром 2 (логистический вариант 2).
