3) Перевірка обмотки збудження за допомогою омметру

Перевірку проводять омметром, вимірюючи опір між контактними кільцями за схемою (рис. 10 в) та порівнюючи його із заданим у технічних умовах. Якщо опір, який вимірюється менший за нормативний ( ), в обмотці можливо є замикання між витками. Якщо омметр фіксує опір, що дорівнює нескінченності – в обмотці наявний обрив.

Величина опору, який вимірюється, дорівнює : Ом

Наявність замикання між витками:

Наявність обриву обмотки :

Висновки по стану ротора :

а-перевірка на обрив за допомогою контрольної лампи; б-перевірка на замикання з валом; в-вимірювання опору обмотки та перевірка на обрив за допомогою омметру

Рис. 10 Схеми перевірок обмотки збудження

4.4 Перевірка обмоток статора

1) Перевірка обмоток статора на обривання.

Перевірку роблять за допомогою контрольної лампи. Лампу й джерело живлення по черзі вмикають до кінців двох фаз за схемою (рис. 11 а). Якщо одна з котушок обірвана, то лампа не горить.

Наявність обриву обмотки :

2) Перевірка обмоток статора на замикання з корпусом.

При замиканні обмотки однієї фази з корпусом знижується потужність генератора, він перегрівається або взагалі не працює. Перевірку проводять контрольною лампою напругою 220 В. Лампу вмикають до осердя статора і до будь-якого виводу обмотки по черзі за схемою (рис. 11 б). Якщо є замикання, то лампа засвічується.

Наявність замикання обмотки статора з корпусом :

3) Перевірка обмотки статора за допомогою омметру

Перевірку проводять омметром, вимірюючи опір між центральним виводом обмоток статора та кожною фазою окремо. Опір обмоток статора повинен бути меншим за 1 Ом та однаковий. Якщо опір однієї з фаз менший за опір інших – в цій обмотці можливе наявне замикання між витками. Якщо омметр, увімкнений до цієї фази показує «нескінченність» - в обмотці наявний обрив. Якщо його приєднати до двох інших фаз, то він показуватиме опори цих двох фаз.

Опір першої фази : Ом. Опір другої фази : Ом.

Опір третьої фази : Ом.

Наявність можливого замикання між витками:

Висновки по стану обмоток статора :

Рис. 11 Схеми перевірок обмоток статора

4.5 Перевірка діодів

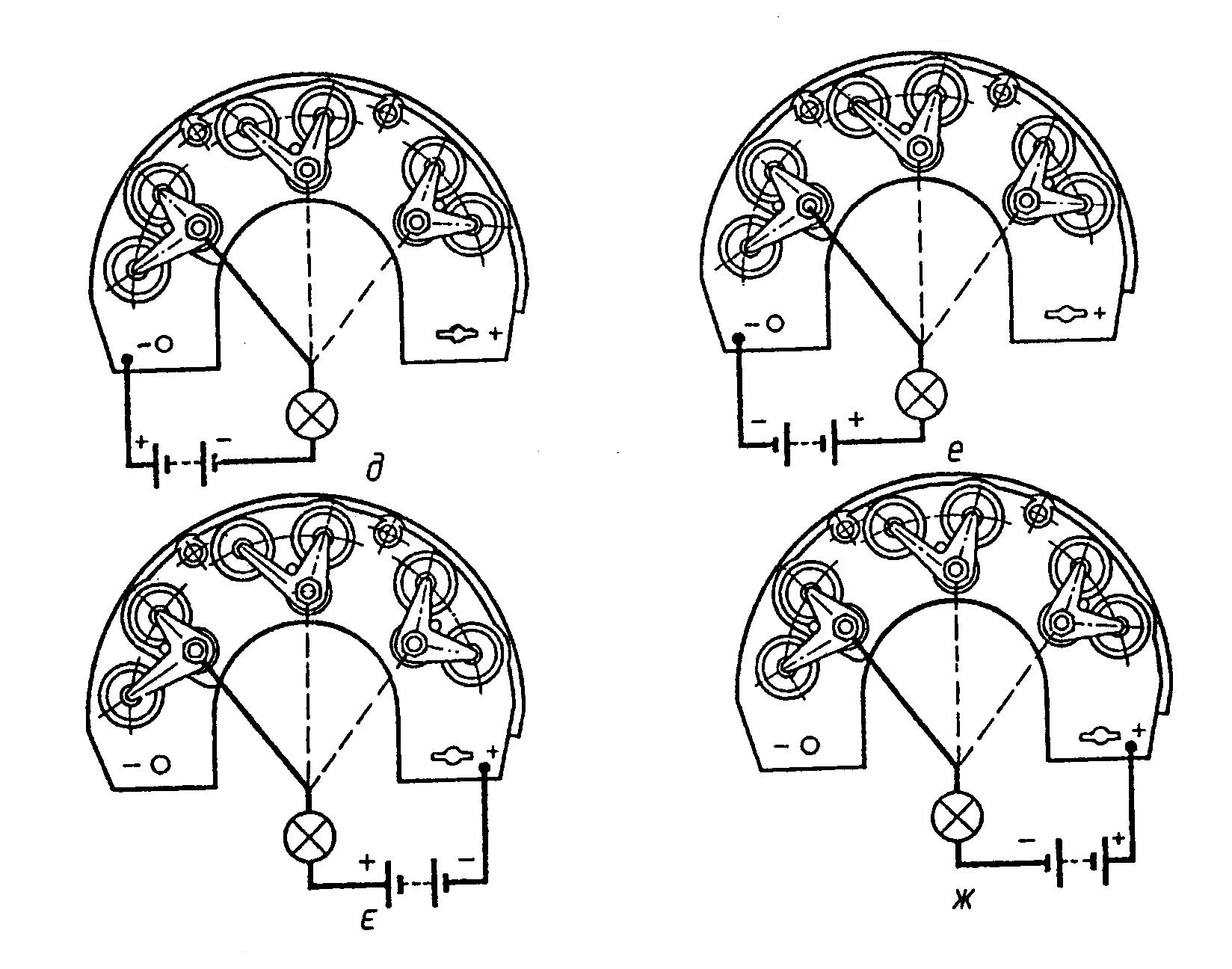

Пробивання або обривання діодів виникає, коли затискач «+» генератора замикається з корпусом, або коли в працюючому двигуні вимикається АКБ. У разі пробивання одного чи кількох діодів однієї шини випрямного блоку знижується потужність генератора. Пробивання діодів різнойменних шин приводить до замикання АКБ на обмотку статора, що приводе до її пошкодження та «вигоряння» діодів. Обривання в колі одного діода знижує потужність генератора, а обривання двох діодів у колі однієї фази різнозначне обриванню фази. Щоб перевірити діод, його вмикають послідовно з лампою до АКБ спочатку в одному, а потім у другому напрямку. Якщо діод справний, то лампа горить тільки в одному випадку вмикання, якщо пробитий – в обох, якщо не горить зовсім – у колі діода обривання. При перевірці випрямних блоків генератора необхідно перевірити кожен із шістьох діодів окремо. Випрямний блок вмикають за схемою (рис. 12) і послідовно перевіряють діоди однієї шини (рис. 12 д, е), змінюючи місцями проводи на АКБ, а потім другої шини (рис. 12 є, ж). Справність діодів можливо визначити за допомогою омметру, вмикаючи опір у прямому й зворотному напрямках. Справний діод у випадку прямого вмикання омметра має опір не більш як кілька сот Ом, а зворотного вмикання – кілька сотень кілоомів. У пробитому діоді опір дорівнює нулю, а в обірваному – нескінченності.

Рис. 12 Схеми перевірки діодів випрямного блоку

Таблиця 10 Результати перевірки діодів випрямного блоку

Номер діода	Показання контрольної лампи		Величина опору, Ом		Висновок про справність або характер відмови
	Пряме вмикання	Зворотне вмикання	Пряме вмикання	Зворотне вмикання
І
ІІ
ІІI
IV
V
VI

Висновки по стану діодного блоку:
