1.4 Заряджання акб

Заряджання АКБ відбувається за допомогою зарядного пристрою УЗС-П-12-6.3 УХЛ 3.1 (рис. 5), який призначений для заряджання стартерних свинцево-кислотних АКБ типу 6СТ або 3СТ ємністю до 60 А-год, в автоматичному та ручному режимах. Величина струму заряду не повинна перевищувати 0.1 С, де С – номінальна ємність батареї при 20-годинному режимі розряду.

Зарядний пристрій функціонує тільки з навантаженням від ємності. Для запуску пристрою при вмиканні слабо зарядженої АКБ необхідно натискувати кнопку 10 (рис. 5) КОНТРОЛЬ до вмикання пристрою (до 1-3 с), що визначається вмиканням індикатора 7.

Робота зарядного пристрою при заряджанні 12-вольтової АКБ в ручному режимі :

1. Встановить ручку регулятора 8 в ліве крайнє положення, перемикач 9 на режим роботи «РУЧ»;

2. Підключить до зарядного пристрою за допомогою кабелю навантаження 4 АКБ. Затискач зі знаком «+» підключить до клеми «+» АКБ, зі знаком «-» до клеми «-»;

3. Включить зарядний пристрій в мережу : повинен загорітися індикатор 6, регулятором струму 8 встановить необхідну величину струму заряду, при цьому повинен загорітися індикатор 7, який сигналізує про протікання зарядного струму. Ознакою кінця процесу заряду є бурхливе кипіння в усіх елементах батареї, а також стабільність густини електроліту та напруги на батареї на протязі 2-3 годин.

Робота зарядного пристрою при заряджанні 12-вольтової АКБ в автоматичному режимі :

1. Встановить ручку регулятора 8 в ліве крайнє положення. Підключить до зарядного пристрою за допомогою кабелю навантаження 4 АКБ. Затискач зі знаком «+» підключить до клеми «+» АКБ, зі знаком «-» до клеми «-»;

2. Включить зарядний пристрій в мережу : повинен загорітися індикатор 6;

3. Встановити ручкою регулятора 8 необхідну величину зарядного струму, вмикається індикатор 7, перемикач 9 встановлюється в режим «АВТ». Стрілочний індикатор 18 показує величину струму заряджання, далі наступає без струмова пауза, індикатор 7 вимикається, а стрілка вертається у нульове положення. Після паузи починається процес заряду : заряд-пауза. Довго тривалість паузи залежить від ступеня розряду АКБ.

4. Ознакою повного заряду АКБ є довготривалі без струмові паузи, бурхливе кипіння в усіх елементах батареї, а також стабільність густини електроліту та напруги на батареї на протязі 2-3 годин.

УВАГА! Під час кипіння електроліту вода в електроліти розкладується на кисень та водень. Останній в суміші з повітрям може утворювати вибухонебезпечну суміш. Яка може вибухнути від іскри або відкритого огню.

Виставляємо регулятором 6 величину струму заряду, контролюючи її величину по індикатору 18.

Величина зарядного струму дорівнює : А

Величина напруги зарядного пристрою дорівнює : В

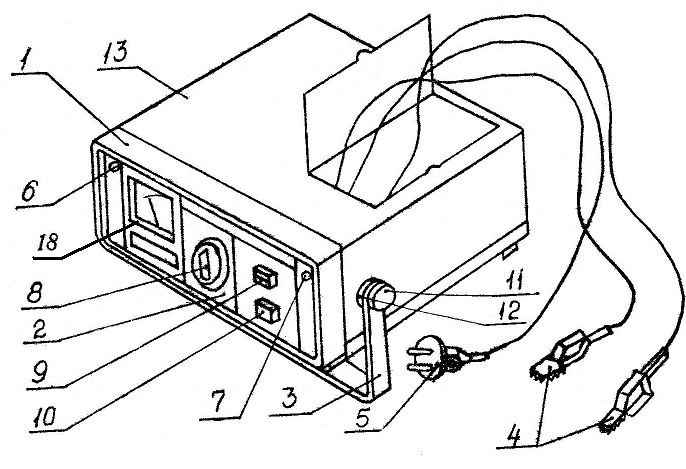

1-корпус; 2-панель; 3-ручка; 4-кабелі навантаження; 5-шнур живлення; 6, 7-індикатори; 8-регулятор; 9-перемикач режимів; 10-кнопка контролю працездатності; 11, 12-кріплення ручки; 13-кришка; 18-стрілковий індикатор

Рис. 5 Зарядний пристрій УЗС-П-12-6.3 УХЛ 3.1
