2.3. Определение радиуса остряка и переводной кривой.

Длина прямой вставки определяется конструкцией крестовины.

Минимальная ее величина может быть принята как: ,

где h – длина переднего вылета крестовины;

длина накладки;

конструктивный запас в длине переднего вылета крестовины, обеспечивающий установку накладок (не менее 10 – 15 мм).

мм

Следовательно при К м и следует задавать 375 м.

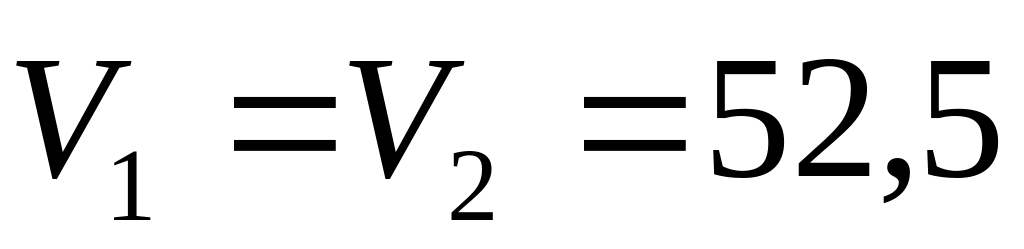

При этом скорость на боковое направление стрелочного перевода составит км/ч.

Значение радиуса R переводной кривой определим из формулы:

,

где S_о — ширина колеи в прямом участке пути, равная 1520мм;

начальный угол остряка;

начальный радиус остряка;

угол крестовины;

угол в расчетном сечении;

Угол в расчетном сечении определим из выражения:

,

где b – расчетное сечение.

При этом величина R определяется с точностью до 1 мм, поэтому все величины подставляются в формулу с максимальной точностью.

2.4. Определение размеров стрелки

2.4.1. Расчет длины остряка

Наибольшее распространение в РФ получили стрелки с криволинейными остряками секущего типа. Такие стрелки применяются с корневым креплением вкладышно-накладочного типа и креплением, выполненным в виде гибкого остряка. Длина гибких остряков требуется больше, так как перевод стрелки осуществляется за счет изгиба части остряка.

На рис.8 представлена схема взаимного расположения рабочих граней рамного рельса и криволинейного остряка. На схеме приняты следующие обозначения:

l_p.p. - длина рамного рельса;

m₁ - передний вылет рамного рельса;

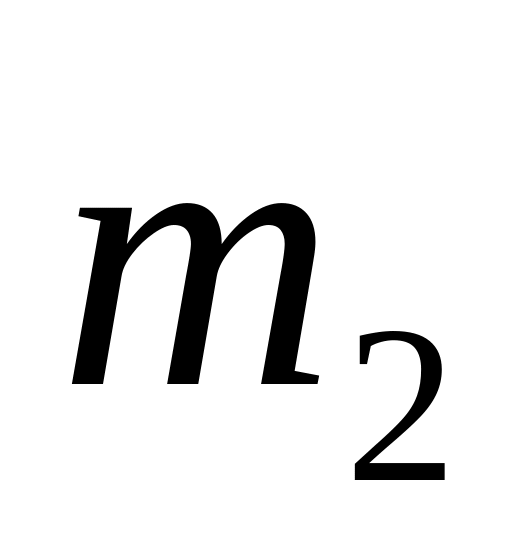

m₂ - задний вылет рамного рельса;

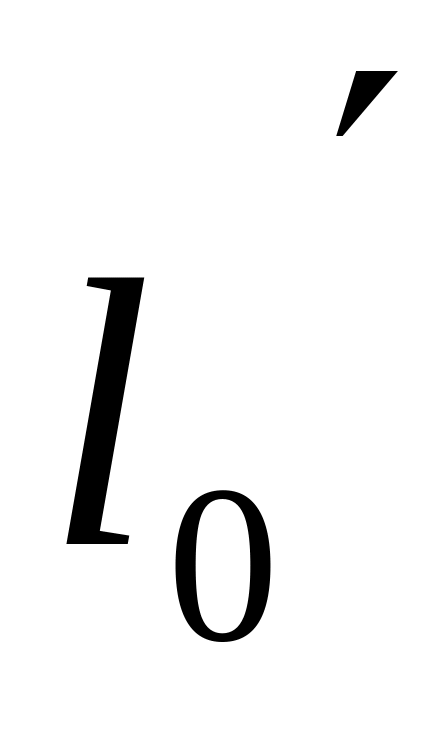

l'₀ - проекция криволинейного остряка на рабочую грань рамного рельса (длина прямого остряка);

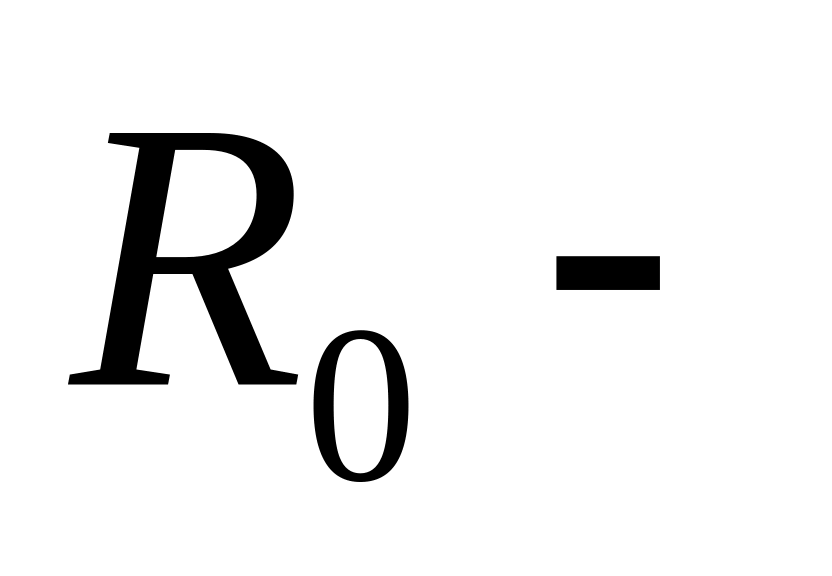

R₀ - радиус остряка от расчетного сечения;

R - радиус переходной кривой;

b - расчетное сечение;

u_п - расстояние от рабочей грани рамного рельса до рабочей грани остряка в его корне;

β - стрелочный угол;

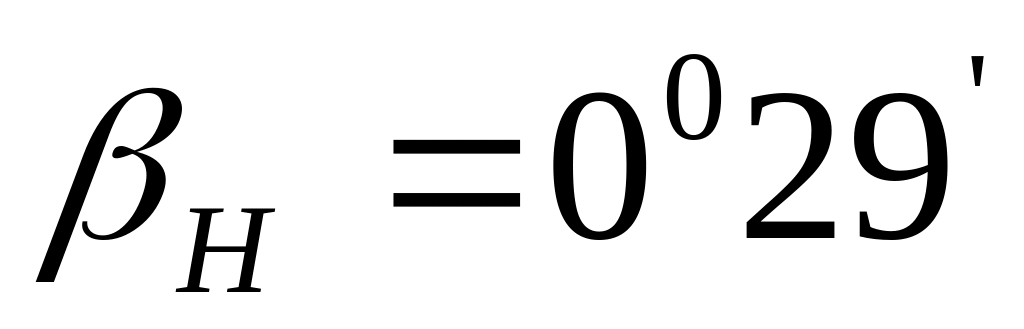

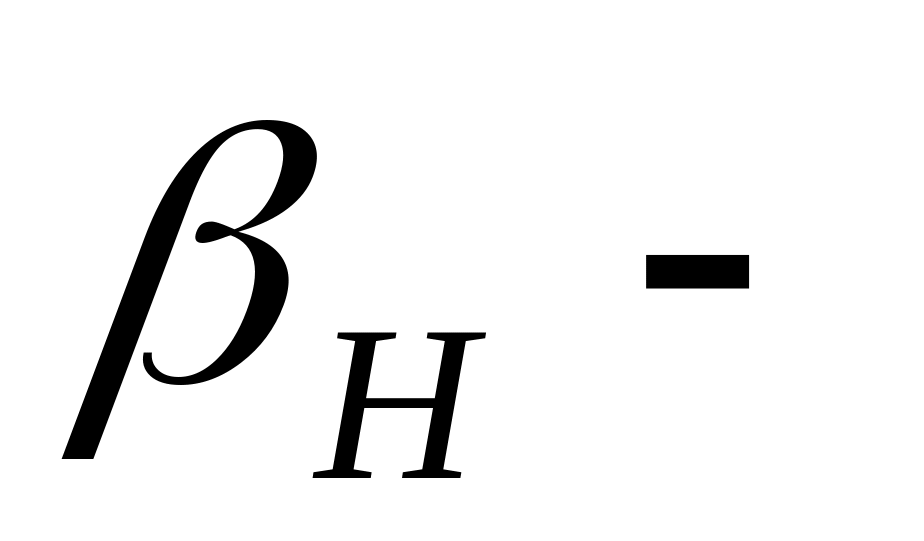

β_н - начальный угол остряка;

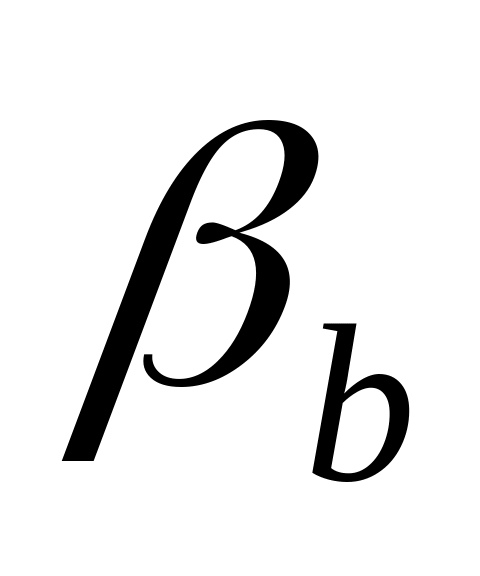

β_в - угол в расчетном сечении;

l - длина остряка по дуге;

α₁ и α₂ - углы на дугах l₁ и l₂.

Расчетное сечение определяется из следующего выражения:

b = R₀cosβ_н - R₀cosβ_в. (4.1)

Так как расчетным сечением обычно задаются (в нашем случае b=48 мм), то из последнего выражения находим угол в расчетном сечении: α₁ = β_в - β_н; α₂ = β - β_в.

Определим стрелочный угол:

Рис. 8 Схема взаимного расположения рабочих граней рамного рельса и криволинейного остряка.

где R - радиус переводной кривой.

Длина остряка определяется как сумма длин дуг l₁ и l₂:

(4.2)

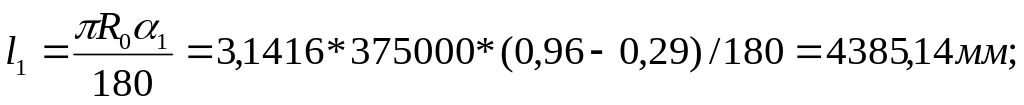

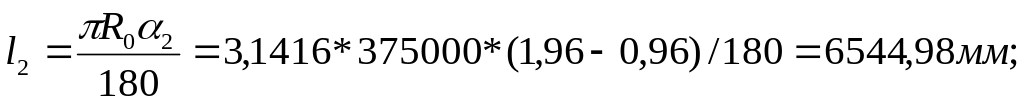

(4.3)

Длина остряка по дуге: (4.4)

Величину проекций криволинейного остряка находим путем проектирования радиусов и на направление рабочей грани рамного рельса:

;

2.4.2. Расчет длины рамного рельса.

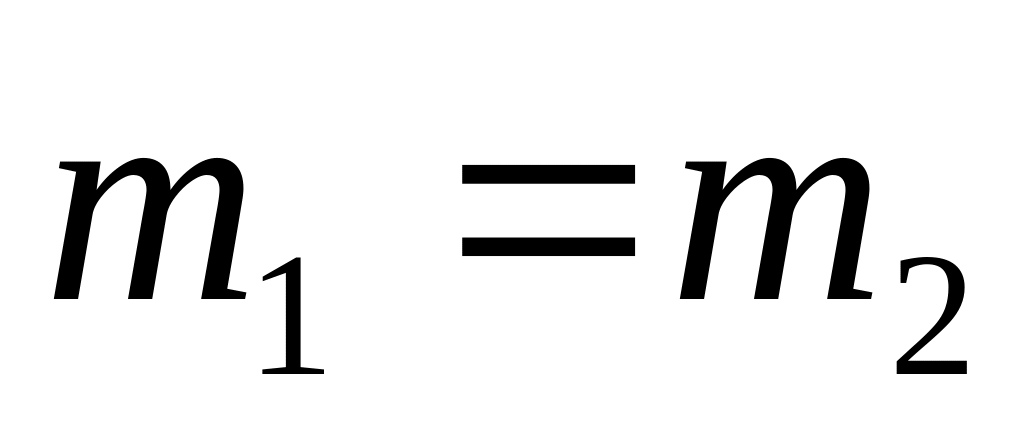

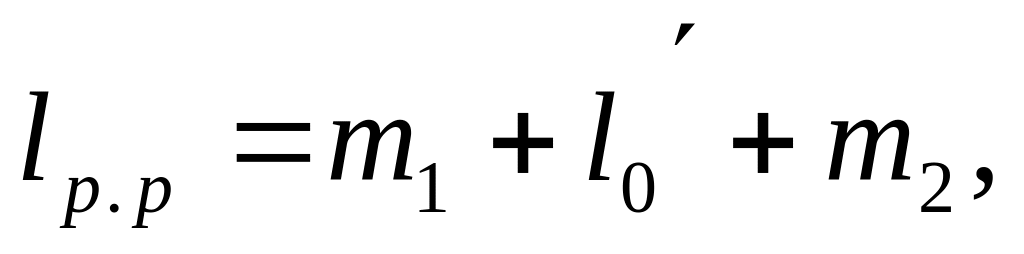

где - длина переднего вылета рамного рельса; - проекция криволинейного остряка на направление рабочей грани рамного рельса; - длина заднего вылета рамного рельса; Определим передний и задний вылет рамного рельса из условий раскладки брусьев:

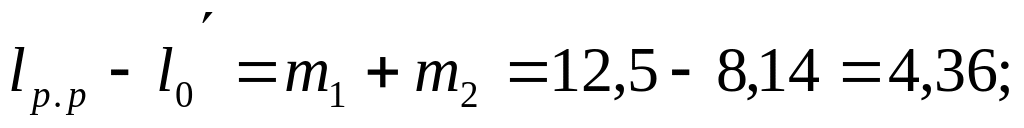

= 4,36/2 = 2,18 м;

Рис. 9 Схема для расчета длин рамного рельса

где с - стыковой пролет, принимается в зависимости от типа верхнего строения пути

n₁ - число ящиков в переднем вылете рамного рельса m₁, принимаемое от 3 до 9;

n₂ - число ящиков в заднем вылете рамного рельса m₁, принимаемое от 2 до 10;

δ - стыковой зазор, равный 8 - 10 мм;

m₀ - забег остряка за ось флюгарочного бруса, принимается равным 41 мм - половине ширины стрелочной подушки;

а - ширина ящиков под передним и задним вылетами рамного рельса, принимается в пределах 500 - 550 мм.

а_ф - флюгарочный пролет, берется в пределах 600...700 мм;

N - число пролетов под остряком;

а₁ - расстояние между осями брусьев под остяком;
