5. Создание фронтального вида

Итак, пусть центр детали задан

Рис.6. Задание центра детали.

Теперь используем операции , . При использовании первой команды необходимо указать курсором начальную точку (рис.6) и в появившемся слева окне ввести значение пара­ме­т­ра ”сторона квадратной плас­тины”, разделенное на два, т.к. мы начинаем построение из це­нтра детали. Если в актив­ном окне указать размер а/2, ниже него должно появиться чис­ленное значение данного выражения (рис.7).

Рис.7. Задание горизонтальной параметрической прямой.

То же самое возникает и при задании вертикальных параметрических прямых. В ре­зультате мы получаем квадрат, составленный из параметрических прямых.

Рис.8. Первоначальный контур детали.

Чтобы построить параметрическую окружность выбираем . Указы­ваем ее центр – наш начальный узел, и в появившемся слева активном окне с размерами указываем значение Внешнего радиуса цилиндрической части R2.

Рис.9. Задание радиуса параметрической окружности.

Дальше следует несколько подобных операций, проделайте их самостоятельно. В итоге главный вид детали должен выглядеть следующим образом:

Рис.10. Главный вид детали, заданный вспомогательными прямыми.

После завершения построения переходим к обводке. Обводка вспомогательных линий осуществляется командой , сразу после этого можно провести скругление , радиус скругления ребер задаем с помощью параметра r1=2мм (рис.11).

Рис.11. Главный вид (промежуточная стадия построений).

После всех операций скругления главный вид детали будет выглядеть

Рис.12. Главный вид детали после выполнения скруглений.

6. Создание профильного вида

Для построения вида детали слева рекомендуется снова задать точку отсчета так, чтобы она лежала на горизонтальной оси вида спереди. Эта точка одновременно будет принад­ле­жать и горизонтальной оси вида слева, что обеспечит строгую соосность видов. С помо­щью параметрических прямых восстанавливаем контуры разреза детали, показанного на виде слева.

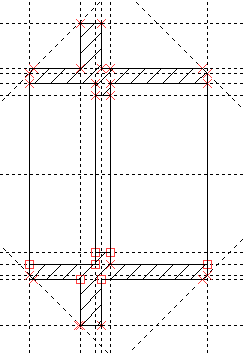

Рис.13. Построение вида слева промежуточная стадия.

После обводки и нанесения штриховки вид слева должен выглядеть так:

Рис.14. Профильный вид слева.

Теперь можно убрать все вспомогательные линии, используя закладку Вид \ Погасить построения.

Рис.15. Способ сделать вспомогательные линии невидимыми.

7. Изменение значений параметров чертежа

Самостоятельно нанесите размеры и элементы оформления чертежа. В случае за­труднений воспользуйтесь методическими указаниями к лабораторной работе №1.

Если проставить размеры и ввести текст над основной надписью, то должен получиться тот же чертеж, что и в первой лабораторной работе, с той лишь разницей, что в данном варианте размерами параметрической модели можно управлять, меняя значения в таблице редактора переменных, представленной на рис.5.

Созданную 3-D модель привязываем к двумерным параметрическим элементам систе­мы T-flex CAD. После этой процедуры параметрическое изменение двумерного чертежа приведёт к соответствующему параметрическому изменению 3-D модели.

При помощи команды EC: Изменить построения или V: Редактировать переменные изменим значения 3-х переменных в таблице (рис.16), что отразится на чертеже (рис.17).

Рис.16. Значения параметров после изменения.

Рис.17. Параметрический чертеж детали после изменения значения параметров.

Примечание. На чертеже не должно быть повторяющейся информации, которая не об-новляется автоматически при изменении параметров. Это относится к размерам, текс­там технических требований, графам основной надписи. Не стоит забывать, что наря­ду с геометрическими, существуют ещё и текстовые переменные, для обработки кото­рых имеется определенный набор операций и функций.
