8. Обозначение шероховатости поверхностей
Шероховатость отдельных поверхностей проставляют с помощью закладки меню Чертеж и далее пункта Шероховатость. В окне Параметры шероховатости можно задать все необходимые параметры (рис.24).
а) б)

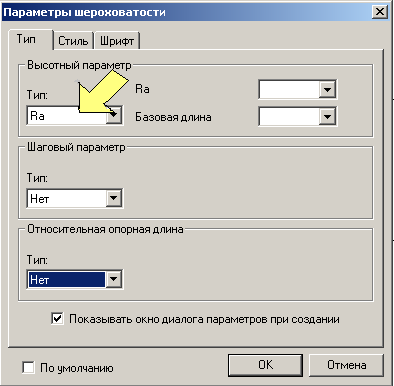

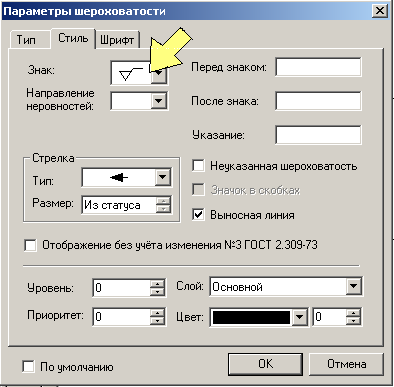

Рис.24.Задание параметров шероховатости: а) типа параметра R, б) знака обозначения.
Создание шероховатости заканчивается нажатием кнопки .
В правом верхнем углу проставляется преобладающая шероховатость с помощью использования панели Оформление, затем закладки Неуказываемая шероховатость и команды Создать. В окне Свойства задают тип параметра R, знак обозначения и его расположение относительно параметра R.
9. Оформление чертежа детали
К элементам оформления относятся: основная надпись, обозначение преобладающей шероховатости и технические требования. Доступ к работе со всеми этими объектами осуществляется через панель Оформление.
Эти действия достаточно просты, поэтому проделайте их самостоятельно. Здесь же будут отмечены только некоторые моменты, позволяющие облегчить работу.
Рамка формата А3 с основной надписью устанавливается последовательным нажатием закладки Оформление, затем пункта Основная надпись и в нём команды Создать.
Рис.25. Создание основной надписи.
В первом появившемся окне выбираем первую строчку Конструкторский чертеж. Первый лист. ГОСТ 2.104-68, во втором окне устанавливаем формат листа А3, а также можно сразу заполнить основную надпись.

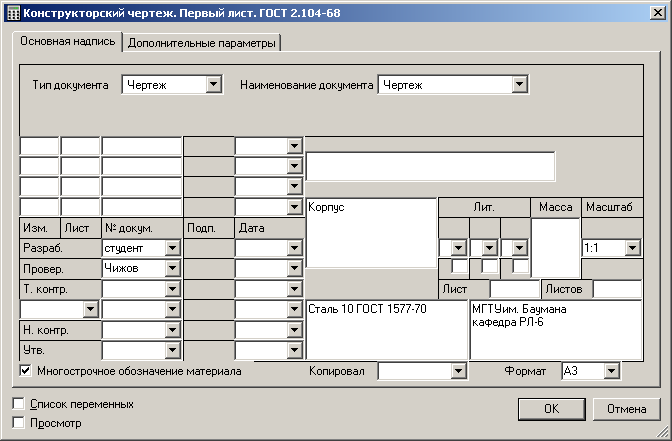

Рис.26. Заполнение основной надписи.
Рис.27. Технические требования.
Напоминаем, что знак ± можно вставить в текст последовательным набором цифр 0177 при нажатой клавише Alt.
10. Контрольные вопросы
1. Что обычно относят к элементам интерфейса среды T-flex?
2. Какова последовательность настройки системы?
3. Что понимают под управлением изображения на чертеже?
4. Какие виды элементов изображения доступны в режиме Эскиз?
5. С какой целью используют сетку и объектные привязки?
6. Что понимают под параметрами линий изображения и стилем линий?
7. Какова последовательность построения фасок, обрезки линий, перемещения элементов, копирования при редактировании эскиза?
8. Каковы последовательность нанесения, типы и параметры штриховок?
9. Примеры и последовательность нанесения технических требований?
10. Каковы функции и возможности словаря при написании технических требований?
11. Что понимают под параметрами размеров, допусков и шероховатостей?
12. В чём заключается управление размерами листа чертежа и масштабом изображения?
Лабораторная работа №2 Создание параметрической 2D модели детали
ЦЕЛЬ РАБОТЫ - освоить методику параметризации чертежа модели детали, а также ознакомиться с общими параметрами моделей, использованием переменных и созданием копий элементов изображения.
1. Принципы параметризации чертежа детали
В отличие от эскизного черчения, при создании параметрической модели сначала выполняется разметка чертежа «в тонких линиях». Для этого используются элементы построения: прямые, узлы, окружности и др. При вводе элемента построения задаются геометрические взаимосвязи, например, параллельность существующему элементу, и числовые параметры. Так, для параллельных прямых - это расстояние между ними. В дальнейшем числовые параметры можно изменять, тем самым модифицируя модель.
Значение параметра можно задать вводом константы или связав параметр с переменной. В последнем случае управление моделью становится более удобным, поскольку доступ ко всем переменным осуществляется из специального редактора. Кроме того, наличие переменных дает возможность производить различные расчеты модели.
Ввод значения параметра осуществляется в окне свойств элемента (в данном случае элементом является прямая, параллельная другой прямой, и, соответственно, параметром будет расстояние между ними).
Вместо значения в данном окне можно указать имя переменной. Если такой переменной не существует, то будет запущен диалог создания переменной.
Переменные могут быть предварительно созданы в Редакторе переменных.
Не все элементы построения имеют числовые параметры. Так, прямая, проходящая через два узла, полностью определена геометрическими связями (рис.1а). Окно свойств такого элемента показано на рис.1б.
а) б)

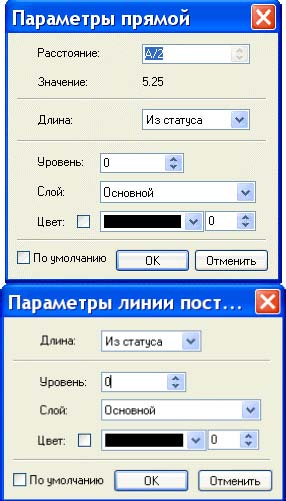

Рис.1. Окна задания параметров прямой линии.
При создании параметрического чертежа очень важно заранее определить последовательность построения и взаимосвязи между отдельными элементами. Здесь может помочь представление о последовательности изготовления детали – выбираются технологические базы, от них задаются общие габариты и отдельные элементы детали, часть размеров задается от полученных элементов и т.д. Аналогично надо действовать и при создании модели. Правильно проставленные на чертеже детали размеры характеризуют последовательность ее изготовления.
Для экономии труда нужно чаще использовать копирование уже созданных элементов. С этой целью применяются специальные команды, создающие копии, при этом сохраняется связь с копируемыми элементами: изменение исходных элементов отражается и на копии.
Одну и ту же задачу можно решить несколькими способами, поэтому творческий характер компьютерного проектирования проявляется в простоте и однозначности построенной модели.
Примечание. Не используйте команды меню Чертеж/Эскиз при построении параметрической модели. Элементы, созданные или модифицированные этими командами, не будут параметрическими.
