6. Создание профильного вида

Для удобства восприятия на виде слева выполним разрез с указанием глубин отверстий и остальных размеров. Создание штриховки производится следующим образом: . При этом можно использовать два способа ввода контура для штрихов­ки: ручной и автоматический . В окне Параметры штриховки можно задать все необходимые параметры (рис.18).

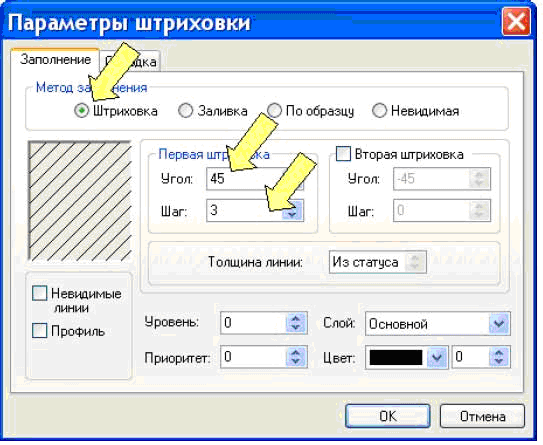

Рис.18. Задание параметров штриховки.

Создание штриховки заканчивается нажатием кнопки .

Фаски создаются с помощью операции (рис.19).

Рис.19. Профильный вид слева.

7. Нанесение размеров

Размеры проставляют, используя панель Чертеж и далее закладку Размер. Для проста­новки размера на чертеже надо указать элементы, определяющие его значение. Система из контекста определяет, какой тип размера следует проставлять: линейный (если выбрать узлы или параллельные прямые), угловой (пересекающиеся прямые) или диаметральный (окружность или дуга).

Значение размера считывается с чертежа с учетом масштаба. Если элементы, определя­ющие размер, при редактировании чертежа будут перемещены, размерное число автома­тически пересчитывается.

Примечание. В диалоговом окне редактирования параметров размера есть переключа­тель Вручную ( ), установка кото­рого разрешает ввод числового значения в поле Номинал. При этом связь значения и гео­метрии разрывается. Применяется такой способ задания номинала только в том случае, когда изображение не соответствует истинным размерам детали, например, при изо­бражении вида с разрывом.

Для проставления линейного размера выбирают два элемента, определяющие размер, и указывают положение размерной линии, причем положение указателя мыши определяет и точку вывода размерного числа (если не включена опция центрирования , рис.20а). До фиксации положения размерной линии можно:

-вывести перед размером знак радиуса, диаметра, резьбы - ;

-создать выносную линию и выбрать ее форму - ;

- изменить направление полки выносной линии - .

Размер, соответствующий расстоянию между указываемыми узлами, проставляется по умолчанию. Направление тонких выносных линий (и, соответственно, измеряемый размер) можно изменить с помощью опции Автоменю (рис.20б) последовательными цикли­ческими нажатиями, при этом рисунок кнопки будет также меняться.

Примечание. Операции по модификации начертания размера удобнее проводить посред­ством клавиатурных сокращений, так как сразу виден результат.

а) б)

Рис.20. Основные правила простановки размеров.

При простановке радиальных или диаметральных размеров выбирается дуга или окруж­ность и затем задается ориентация размерной линии (рис.21). Переключение между ради­альным и диаметральным представлением производится кнопкой Автоменю.

Рис.21. Пример простановки диаметрального размера.

Для простановки допусков перейдите в режим редактирования (кнопка Автоменю), выбрав нужный размер, вызовете окно Параметры и, в указанных на рис.22 за­кладках, введите необходимую информацию.

а) закладка Общие б) закладка Допуск

Рис.22. Последовательность простановки допуска на размер.

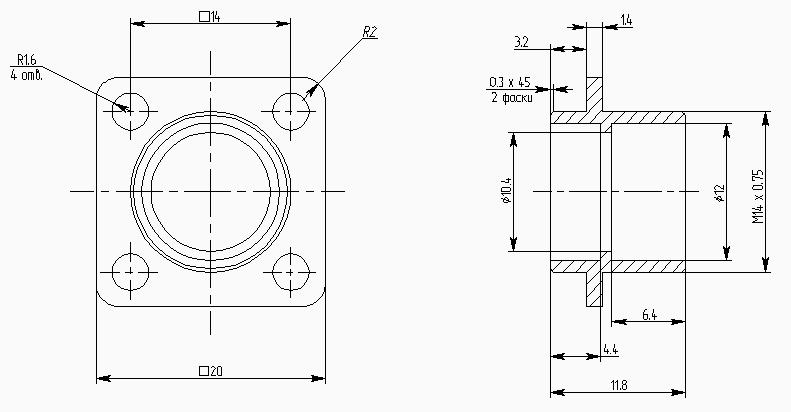

Рис.23. Чертеж корпуса с размерами.
