5. Создание фронтального вида
Создание
чертежа удобнее всего начать с вида
спереди. Вберите закладку Эскиз
на панели Чертеж/Эскиз.
Убедитесь, что в системной панели
установлен тип линии «Основная»
.
При необходимости, скорректируйте
настройку типа линии.
При
выборе начальной точки руководствуйтесь
чертежом. В Автоменю
выберите команду построения
прямоугольника
,
щелчком мыши зафиксируйте его первый
угол. Перемещая указатель мыши и
отслеживая величины dx
и dy
в панели
Свойства,
задайте необходимые размеры (рис.12).
Можно ввести размеры непосредственно
в поля этой панели. Щелчком мыши
зафиксируйте вторую точку прямоугольника.
Сторона квадрата 20 (это действительный
размер детали, поэтому увеличим его в
4 раза, и будем так поступать со всеми
размерами, указанными ниже).
Рис.12. Выбор начальной точки. Рис.13. Задание стиля линии.
Не
забудьте сменить стиль
линии. Стиль
объединяет
тип линии
(ee начертание) и окончания
справа и слева.

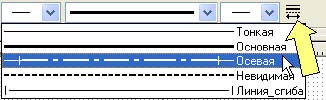

Задайте
стиль
линии
Осевая,
открыв список указанной на рис.13. кнопкой.
Для осевой
линии окончания выходят за точки
указания. Выбрав инструмент Отрезок
и
используя привязку к середине сторон
прямоугольника, нанесите осевые
линии.
Используя
инструмент Окружность
по центру и радиусу
создайте
окружность, связав ее центр с пересечением
осевых линий и задав радиус в панели
Свойства
(рис.14).
Рис.14. Привязка окружности к положению осевых линий.
Сохраните файл на диске – Файл/Сохранить (уточните место для расположения файлов у преподавателя).
Примечание. Выполняйте эту операцию как можно чаще.
Далее необходимо построить окружность, которая в дальнейшем послужит для создания выемки в основании. Проблема заключается в отсутствии элементов для ее привязки.
Закончить работу в закладке Эскиз следует клавишей Esc или правой кнопкой мыши. После очистки Автоменю от иконок, выберите созданную окружность правой кнопкой мыши и в появившемся контекстном меню щелкните по пункту Копировать (рис.15а).
а) б)
Рис.15. Копирование окружности.
Щелчком правой кнопки мыши на пустом месте рабочего окна следует вызвать контекстное меню, в котором укажите пункт Вставить. На экране появится контурное изображение окружности, которое надо разместить в нужном месте, используя объектные привязки или задавая в окне Свойства смещения dx и dy относительно положения оригинала.
Аналогично разместите еще две копии.
Примечание. Для копирования и вставки удобно использовать сочетание клавиш Ctrl+С и Ctrl+V.
Инструментом
Скругление
сгладьте
углы прямоугольника (рис.16а). Предварительно
в панели Свойства
следует задать радиус скругления.
а) б)
Рис.16. Удаление линий построения, скругление углов и нанесение осевых линий.
Для
нанесения осевых линий на окружностях
воспользуйтесь инструментом Создать
осевые линии
.
(рис.16 б).
После этого вид спереди должен выглядеть, как показано на рис.17.
Рис.17. Фронтальный вид.
Недостающие элементы изображения создайте самостоятельно.
