4. Прочностной анализ модели жёсткого кольца.
Аналогично загружаем файл 3D модели жёсткого кольца Файл/Открыть. Выбираем новую задачу и в ней создаем сетку с параметром «грубо». Закрепление задаём как жёсткую заделку одной из граней зазора кольца. В качестве схемы нагружения задаем распределённое усилие по боковой поверхности кольца (рис.8).

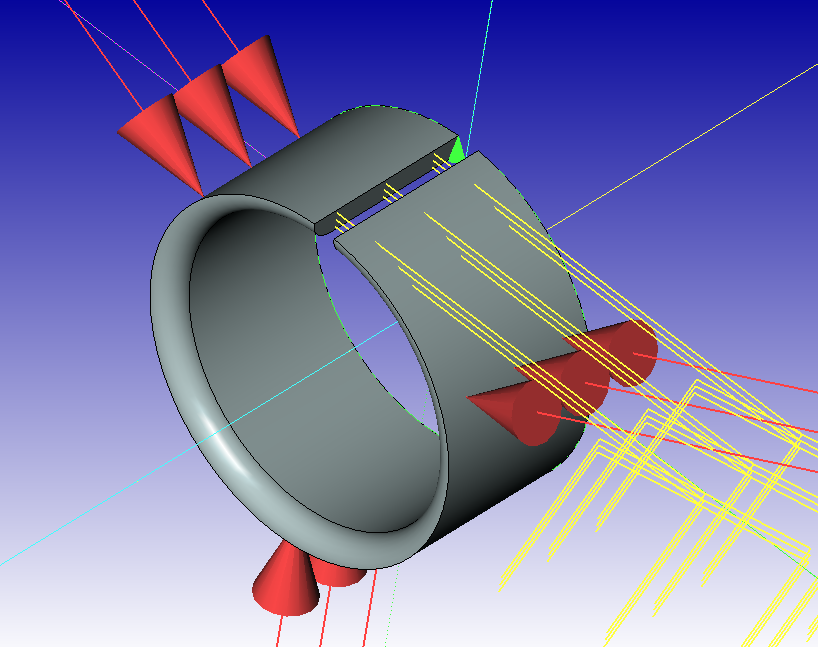

Рис.8. Схема нагружения и закрепления жёсткого кольца
Результаты расчётов в виде цветных 3D эпюр представлен на рис.9.

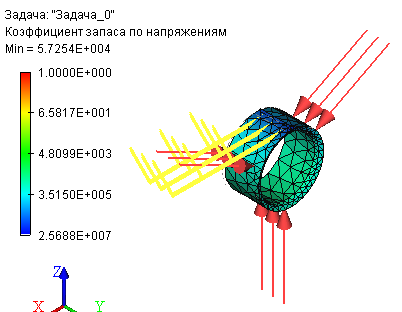

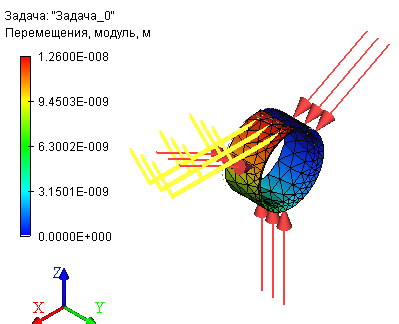

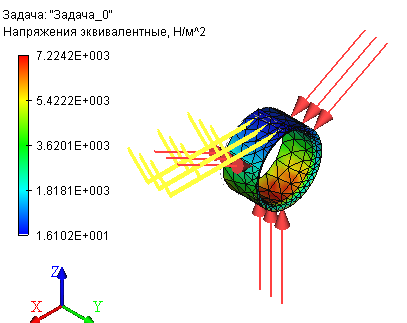

а) Коэффициент запаса б) Напряжения эквивалентные в) Модуль перемещений.
Рис.9. Уровень нагрузки и построенные эпюры для модели жёсткого кольца.
5. Прочностной анализ модели контактного вывода.
Аналогично загружаем файл 3D модели контактного вывода Файл/Открыть. Создаем новую задачу и в ней - сетку с параметром «грубо». Закрепление задаём как жёсткую заделку одной из конических граней торца контактного вывода. В качестве схемы нагружения задаем осевую силу, действующую на противоположный торец вывода (рис.10).

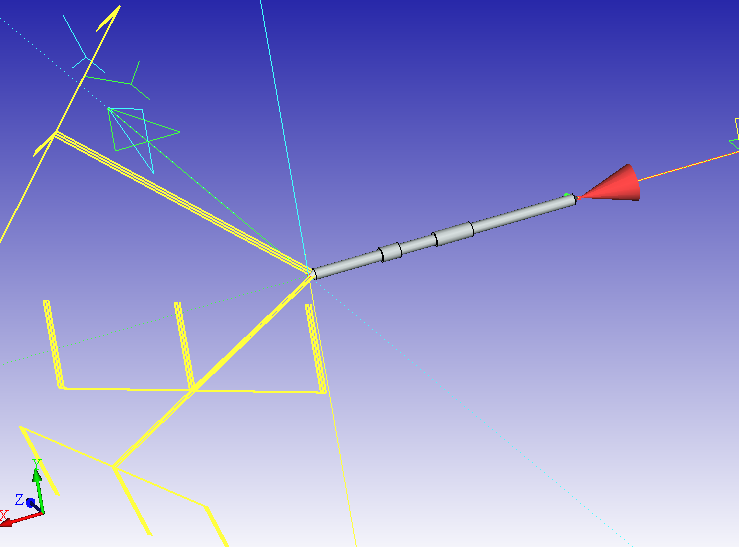

Рис.10. Схема нагружения и закрепления контактного вывода
Результаты расчётов в виде цветных 3D эпюр представлен на рис.11.

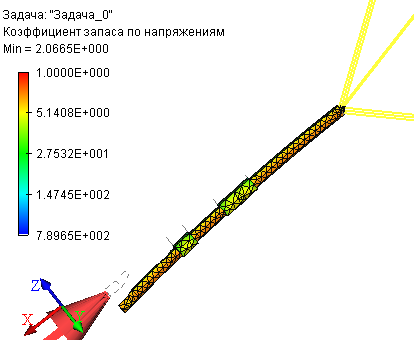

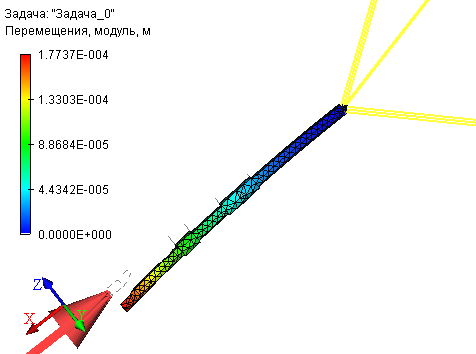

а) Коэффициент запаса б) Напряжения эквивалентные в) Модуль перемещений.
Рис.11. Уровень нагрузки и построенные эпюры для модели контактного вывода.
6. Контрольные вопросы
1. Какие преимущества обеспечивает интеграция модуля САЕ с программой CAD?
2. В чём отличие прочностных расчётов с помощью модулей полного и экспресс-анализа?
3. В чем преимущества и недостатки повышения степени точности построения конечно-элементной сетки?
4. Какова последовательность построения пространственных эпюр нагружения детали?
5. Чем отличаются виды нагрузок и закреплений, доступных в модуле экспресс-анализа?
6. Как пользоваться градационными шкалами пространственных эпюр?
7. К чему может привести некорректная заделка детали?
8. Каким образом можно определить степень деформации детали?
9. В чём отличие полного ограничения от частичного?
10. Что следует предусмотреть для повышения удобства пользования модулем САЕ?
7. Литература
1. Петров В.В. Лабораторная работа «Создание параметрических проекционных чертежей». КТПП. Н.Новгород, 2003.
3. Справочная система пакета T-flex CAD 3D 9.0.
