3.3. Жесткое кольцо

Выполняется выталкиванием плоского профиля с прорезью, начерченного на рабочей плоскости на 6 мм. После этого проводим операцию сглаживания ребер, для чего выбира­ем внутреннее круглое ребро и устанавливаем радиус сглаживания, равный 0,8 мм (рис.9).

Рис.9. Операция сглаживания рёбер.

Далее по прежней схеме задаем ЛСК (рис.10).

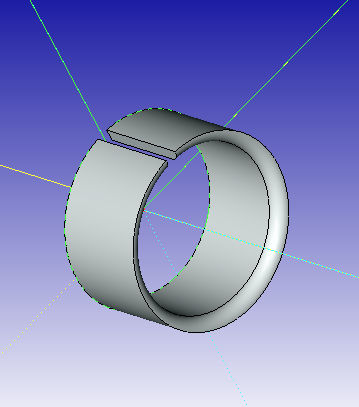

Рис.10. Задание ЛСК жесткого кольца.

3.4. Направляющая колодка

Эта деталь является самой простой из сборки. Вначале создаем профиль с отверстиями на рабочей плоскости (вид спереди), затем делаем выталкивание и выбираем ЛСК (рис.11)

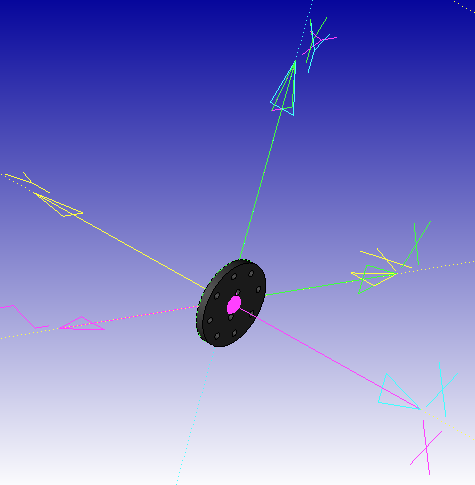

Рис.11. Задание ЛСК направляющей колодки

4. Последовательность создания сборочной 3d модели

Начинаем с вызова новой 3D модели, затем в закладке операции выбираем 3D фрагмент (рис.12).

Рис.12. Выбор в операциях 3D фрагмента.

Нажимаем кнопку Открыть , выбираем первую деталь – корпус, жмем кнопку . Снова нажимаем кнопку Открыть, выбираем вторую деталь – изолирующую вставку. Теперь необходимо осуществить правильную ориентацию детали, если она сразу после ее вызова расположена не соосно с первой де­талью, попробуйте повернуть ее относительно осей координат с помощью кнопок

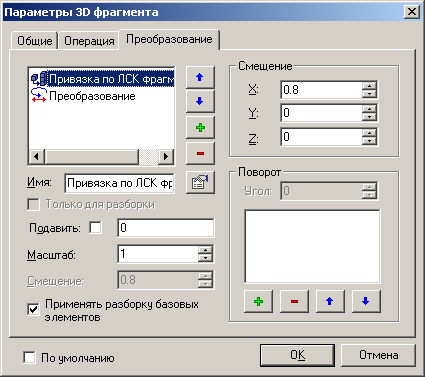

в автоменю. После окончательной ориентации детали заходим в на закладку Преобразование и задаём в поле Привязка по ЛСК фрагмента смещение начальной точки ЛСК на 0,8 мм по оси Х (рис.13а).

а) б)

Рис.13. Привязка детали для разборки: а) по ЛСК, б) величина смещения по оси Х.

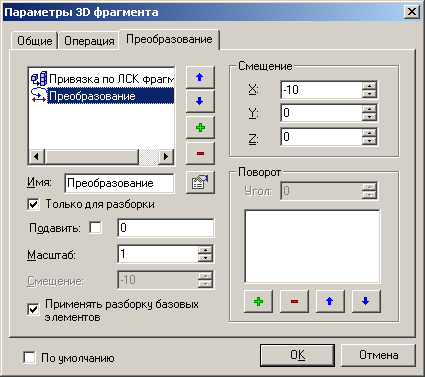

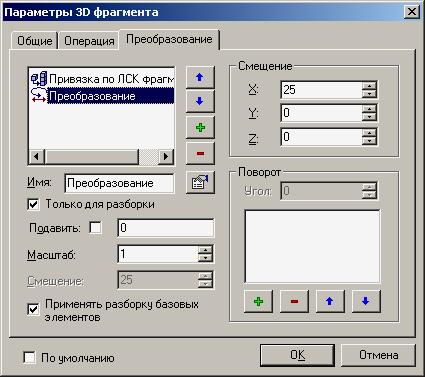

В поле Преобразование выставляем смещение по оси Х на – 10 мм – расстояние, на которое сместится деталь относительно своего начала отсчёта по ЛСК (рис.13б).

Первоначальное положения выбираем с помощью операции Сервис \ разборка (рис.14)

Рис.14. Положение команды Разборка в закладке Сервис.

В результате должна получиться деталь, изображенная на рис.15.

Рис.15. Соединение корпуса с изолирующей вставкой.

Снова вызываем операцию 3D фрагмент, выбираем третью деталь – контактный вы­вод. Заходим в и устанавливаем значения смещений по осям в соответствии со следующими рисунками.

а) б)

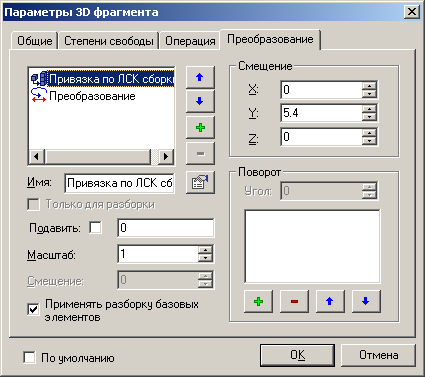

Рис.16. Привязка детали для разборки: а) по ЛСК, б) величина смещения по оси Х.

При вводе остальных контактных выводов следует изменять смещения в ЛСК по осям Y и Z, оставляя смещение по X неизменным. Приведём координаты контактных выводов, которые следует ввести в окне Преобразование (x,y,z): (-4.4;1.53;3.7), (-4.4;1.53;-3.7),(-4.4; -1.53;3.7), (-4.4;-1.53;-3.7), (-4.4;3.7;1.53), (-4.4;3.7;-1.53), (-4.4; -3.7;1.53), (-4.4;-3.7;-1.53), (-4.4;0;1.53), (-4.4;0;-1.53). Можно осуществить ввод всех элементов опера­цией Массив. Примечание. Контактный вывод после вращения в процессе построения получается по­лым. Не забудьте превратить его в твердое тело до или после установки в сборку. Затем надо объединить выводы с помощью булевой операции, иначе при последующей разборке перемещаться будет только вывод, попадающий в плоскость разреза.

а) б)

Рис.17. Деталь с шестью контактными выводами: а) в собранном виде, б) в разобранном виде

С помощью той же операции – 3D фрагмент вызываем третью деталь сборки – направ­ляющую колодку. Как уже говорилось выше, если ЛСК данной детали была задана пра­вильно, то ее не придется дополнительно ориентировать с помощью поворотов относи­тельно координатных осей, а нужно просто задать привязку ЛСК и величину смещения при преобразовании разверткой (рис.18 и рис.19).

а) б)

Рис.18. Привязка детали для разборки: а) по ЛСК, б) величина смещения по оси Х.

Выбираем последнюю деталь – жесткое кольцо. Его следует предварительно располо­жить нужным образом (так задумано), для этого используйте кнопки ,

. Снова заходим в настройки и задаём привязки детали

а) б)

Рис.19. Привязка детали для разборки: а) по ЛСК, б) величина смещения по оси Х.

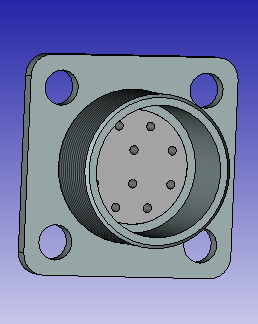

Окончательная 3D модель вилки представлена на рис.20.

а) б)

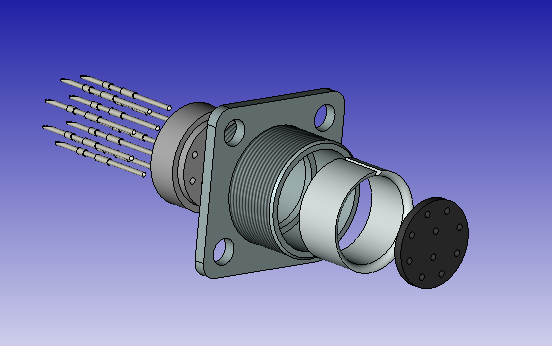

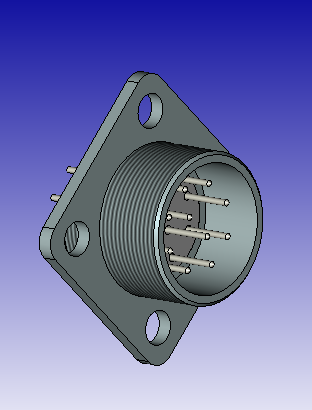

Рис.20. 3D модель вилки: а) в собранном состоянии, б) в разобранном состоянии.

На главном виде можно совместить полвида и полразреза. Для этого нажимаем правую кнопку мыши и выбираем Чертить на рабо­чей плоскости – вид спереди.

Зададим три 3D узла, которые определят разрез. Для чего выполним команду Построения - 3D узел и расположим новые узлы.

Завершаем черчение на рабочей плоскости. На полученном изображении видны но­вые 3D узлы. Располагаем изображение в горизонтальной плоскости нажатием кнопки

Выберем пункт меню Построения / Сечение. В автоменю выбираем кнопку Построить сечение по 3D виду

Выберем созданные узлы: появятся синие стрелки, показывающие направ­ле­ние взгля­да. Завершаем черчение на рабочей плоскости. Теперь выбираем пункт меню Вид – Применить сечение и там ставим галочку Сечение_0. Жмём ОК. Сечение пост­ро­е­но.

Рис.21. Сборка с построенным 3D сечением.
