5. Оформление чертежа
Самостоятельно нанесите размеры и элементы оформления чертежа. В случае затруднений воспользуйтесь указаниями к лабораторной работе №1.
Окончательный чертёж 3D модели проверьте на правильность её параметризации. С этой целью измените один из размеров в редакторе переменных, после чего нажмите кнопки Alt и F7 одновременно – модель будет пересчитана в соответствии с новым значением размера, что отразится на её изображении.
Для проверки правильности установления ассоциативных связей войдите в раздел Сервис главного меню и выберите там команду Полный пересчёт, после чего поставьте галочки напротив пересчёта 2D проекций и 3D элементов и нажмите кнопку . В результате аналогичное изменение этого размера должно произойти в проекционном чертеже.
а) б) в)
Рис.27. Окончательный чертеж модели детали: а) ДК, б) проекционный чертёж, в) 3D модель
Теперь изменим значения тех же переменных, что и в лабораторной работе №2 (см. рис.20). Это отразится и на 2D чертеже и на чертеже 3D модели детали (рис.29).

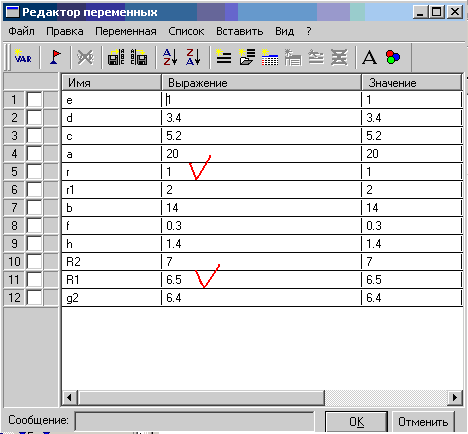

Рис.28. Значения параметров после изменения.
а) б) в)
Рис.29. Чертежи с изменёнными параметрами: а) ДК, б) проекционный чертёж, в) 3D модель.
6. Контрольные вопросы
1. Что такое рабочие плоскости? Какие типы рабочих плоскостей Вы знаете?
2. Какова последовательность создания 3D профиля с использованием штриховки?
3. Перечислите последовательность создания тел с использованием операций вращения и выталкивания? Какими свойствами характеризуются эти операции?
4. Какие виды операций по созданию 3D тел Вы знаете?
5. В чём сущность и какова последовательность булевых операций над телами?
6. Что понимают под управлением отображением трехмерных объектов с помощью элементов 3D сцены?
7. Когда используются и как строятся дополнительные рабочие плоскости?
8. Когда необходимы специальные рабочие плоскости: цилиндрическая, сферическая, тороидальная?
9. Когда удобно выполнять 3D операции с использованием созданных ранее тел?
10. Какие возможны ошибки пересчета 3D модели и перечислите способы их устранения?
11. Каким образом можно проверить правильность параметризации модели и установления ассоциативных связей?
12. Какова последовательность построения сечения детали?
Лабораторная работа №4 Создание параметрической 3D модели сборки
ЦЕЛЬ РАБОТЫ - приобрести практические навыки создания параметрической 3D сборочной модели, формирования проекционного чертежа по 3D модели, построения разборки модели и сечения.
1. Общие сведения о параметрической сборочной 3d модели
Аналогично 2D проектированию, где из плоских чертежей деталей создавались сборочные чертежи, при 3D моделировании в качестве фрагмента для создания сборки можно использовать 3D модели деталей.
Для привязки 3D объектов к пространству и друг к другу используются локальные системы координат (ЛСК). На вставляемом в сборку фрагменте должна быть исходная ЛСК, а в сборочной модели целевая ЛСК. При вставке фрагмента начало координат и оси исходной ЛСК совмещаются с соответствующими элементами целевой ЛСК. Если в модели есть несколько исходных и целевых ЛСК, то необходимо выбрать одну исходную и одну целевую.
Кроме того, в 3D модели всегда присутствует мировая система координат, имеющая начало в точке пересечения рабочих плоскостей. Она будет использована для привязки при отсутствии в модели ЛСК (аналогом в 2D проектировании является вставка фрагмента без элементов привязки).
Примечание. Некоторые построения в данной работе основаны на том, что центр основания каркаса привязан к мировой системе координат сборки. Для этого в каркасе должна быть создана ЛСК с началом координат в центре основания и одной из осей, направленной вдоль оси отверстия. В противном случае будет использована глобальная система координат каркаса, и деталь может оказаться сдвинутой относительно начала отсчета сборки.
При помещении фрагмента в сборку можно задать сдвиги и повороты исходной системы координат относительно целевой по отношению к состоянию их полного совпадения. Для этого существует закладка Преобразования в параметрах фрагмента. Имеется три основных способа построения ЛСК:
• по узлам, где с помощью 3D узлов задается положение начала координат и, при необходимости, направление осей;
• по грани, где начало координат и оси X и Y располагаются на указанной грани;
• по оси цилиндра, где этой осью задается расположение и направление оси Z системы координат. Реально же имеется очень большое количество опций для определения и дальнейшего преобразования положения начала координат и направления осей.
Надо отметить, что ЛСК можно построить заранее, при создании модели детали, а можно строить непосредственно при вставке фрагмента. Для этого в Автоменю вставки фрагмента имеется набор соответствующих опций.
