4. Составление проекционного чертежа с сечением

Используя пункт меню Окно/Разделить по вертикали, создайте окно для чертежа кар­каса и в появившемся диалоге установите переключатель в положение 2D Окно (рис.18а). Настройте размер листа и масштаб чертежа.

а) б)

Рис.18. Настройка окон чертежа.

Вызвав команду меню Чертёж/2D Проекция, выберите в Автоменю опцию Со­здать набор стандартных видов. В диалоговом окне укажите требуемые Стандартные проекции (рис.18б).

Примечание. Вид снизу потребуется для создания выносного вида по стрелке Б.

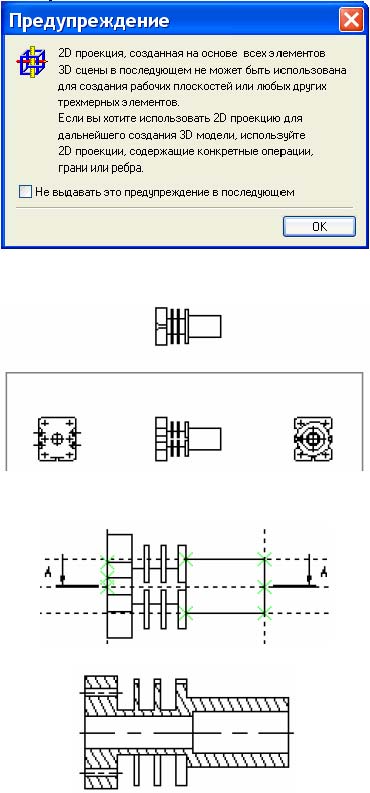

В окне параметров на закладке Линии поставьте флажок Автоматическое создание осевых линий (рис.19а). Прочитайте текст появившегося на экране предупреждения и на­жмите кнопку OK данного окна (рис.19б).

а) б)

Рис.19. Проставление осевых линий и выполнение ограничения.

Разместите в нужном месте 2D окна рамки создаваемых проекций и завершите опера­цию нажатием кнопки Автоменю.

Выбрав в контекстном меню, вызываемом щелчком правой кнопкой мыши по любой из проекций, пункт Редактировать проекцию, расположите виды в нужном месте экрана. Для этого нужно щелкнуть по маркеру в центре проекции, переместить её и зафиксиро­вать новое положение щелчком мыши (рис.20). Проекции будут перемещаться с сохране­нием проекционных связей. После перемещения всех проекций нажмите кнопку в Автоменю.

Рис.20. Расположение проекций чертежа.

Примечание. Принудительное обновление проекции осуществляется по соответствую­щему пункту контекстного меню.

На главном виде можно совместить полвида и полразреза. Для этого нажимаем правую кнопку мыши и выбираем Чертить на рабо­чей плоскости – вид спереди.

а) б)

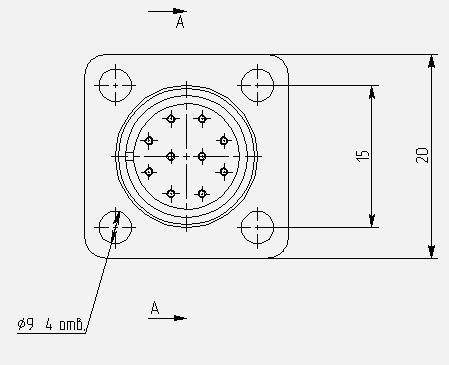

Рис.21. Последовательность обозначения разреза на чертеже: а) выбор фронтального вида, б) выделение трёх узлов будущего разреза.

Зададим три 3D узла, которые определят разрез. Для чего выполним команду Построения - 3D узел и обозначим новые узлы (рис.21б).

Завершаем черчение на рабочей плоскости. В ДК щёлкнем правой кнопкой мыши на пунк­те списка «Корпус» и выбираем Погасить. На полученном изображении видны но­вые 3D узла. Располагаем изображение в горизонтальной плоскости нажатием кнопки

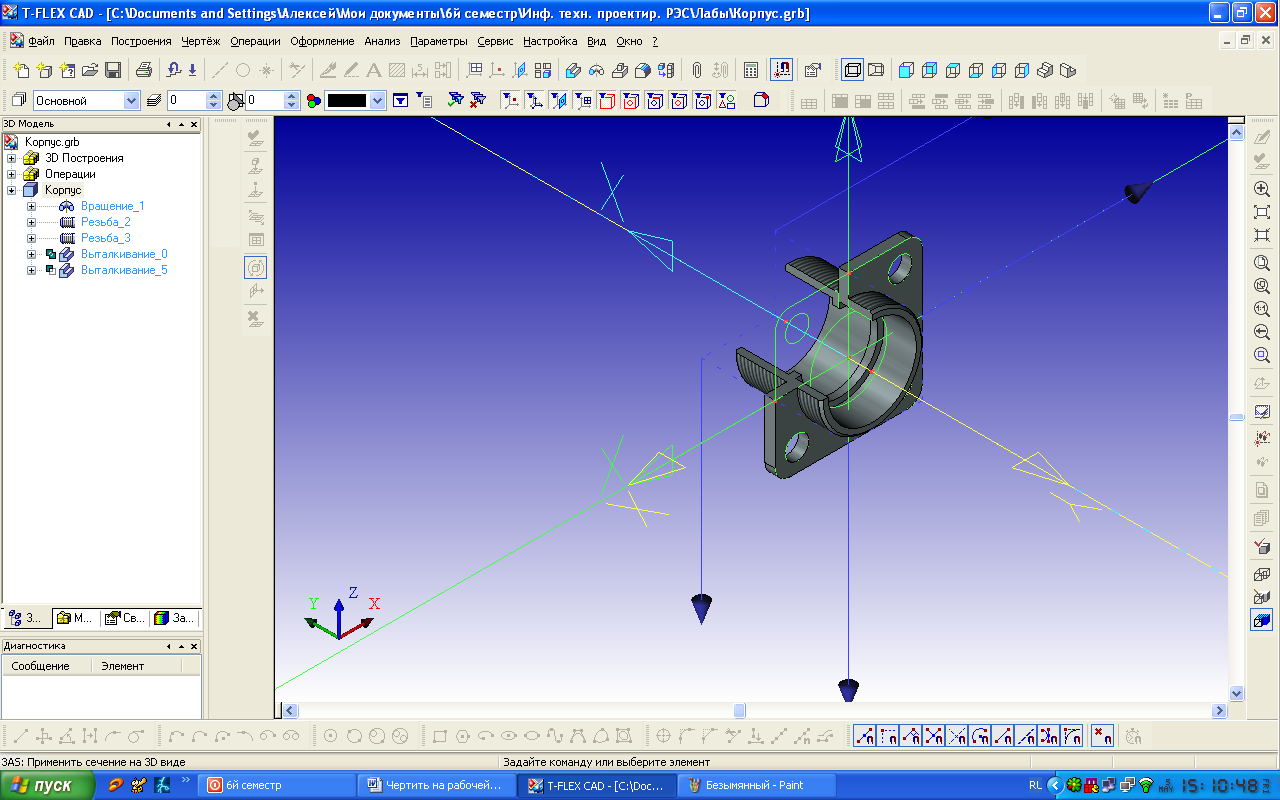

Рис.22. Размещение изображения в горизонтальной плоскости.

Выберем пункт меню Построения / Сечение. В автоменю выбираем кнопку Построить сечение по 3D виду

Выбираем только что созданные узлы: появятся синие стрелки, показывающие направ­ле­ние взгляда. Если они направлены, как изображено на рис.23, то необходимо изменить их направление на обратное.

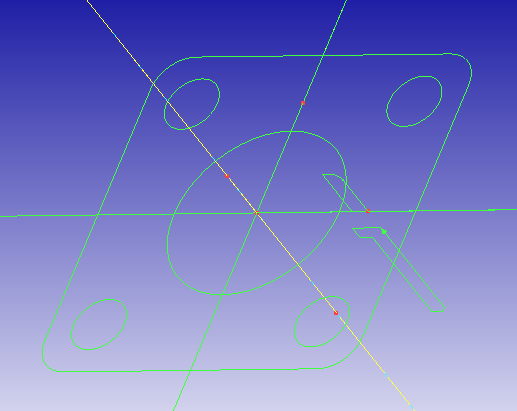

Рис.23. Стрелки, отображающие направление взгляда на модель.

Для этого в автоменю щелкаем на кнопке . Жмем на «галочку». В ДК на объекте «Корпус» снимаем галочку Погасить. Должно полу­читься так:

Рис.24. Фронтальное изображение модели.

Теперь выбираем пункт меню Вид – Применить сечение и там ставим галочку Сечение_0. Жмём ОК. Сечение построено.

Рис.25. 3D модель с сечением.

Далее в Автоменю нажмите кнопку и укажите только что созданное обозна­че­ние сечения.

Рис.26. Обозначение сечения.

В появившемся окне устанавливаем уровень, равный -1, чтобы на чертеже данные обо­значения не отображались. Далее совмещаем полвида и полсечения. Чтобы его можно бы­ло переместить в нужное место, нажмите кнопку Автоменю Разорвать проекци­онную связь. В сечении выполните построения, необходимые для обозначения резьбы.
