Глава II Область применения

2.1 Исследование области применения – корпоративная сеть вуза

Исследуемая организация — ГОУ ВПО Волгоградский Государственный архитектурно-строительный университет. В настоящее время состав ВолгГАСУ насчитывает 2 филиала, 5 территориально необособленных институтов, 7 факультетов, 43 кафедры а также 27 специализированных научно-производственных лабораторий и мастерских.

Основным направлением деятельности ВолгГАСУ является подготовка высококвалифицированных строительных кадров: архитекторов, инженеров, экологов, экономистов. В настоящее время здесь обучается по всем формам обучения 7 819 студентов. Общее число компьютеров в университете приближается к 800. Общее количество рабочих станций в сети университета приближается к 600.

2.2 Анализ и выявление особенностей корпоративной сети вуза

Существующая сеть представляет собой разросшуюся топологию “звезда”, где одновременно используются следующие диапазоны адреcсного пространства

192.168.0.1 – 255

192.168.1.1 – 255

192.168.2.1 – 255

192.168.3.1 – 255

192.168.4.1 – 255

…

Развитие сети происходило дополнительным подключением рабочих мест в группах с предоставлением подключения в домен volggasu.net и выделением статического IP адреса из существующих диапазонов IP - адресов либо динамического DHCP. При этом не ведется учет присвоенных статических IP — адресов и присвоение происходило стихийно без соблюдения очередности присвоения и разделения по типам оборудования.

Такой способ расширения сети привел к ограниченным возможностям по контролю и инвентаризации существующей инфраструктуры сети.

Однако такие подразделения как УМУ, УБУиО, Научная библиотека, ОДК ЦИТ (корпус В и Б) имеют собственные сетевые серверные ресурсы и более правильную организацию сети внутри подразделений. Локальные сервер подразделения через который происходит внешние подключения к домену, сети интернет, так же эти сети имеют отличный диапазон IP-адресов.

П одключение к внешней сети осуществляется через Сервер (Шлюз) сторонней организации при помощи ВПН - соединений. Распределение скорости между основными узлами сети осуществляется ограничением скорости в ВПН туннелях. Данные с таких серверов пользователи получают через ЛВС.

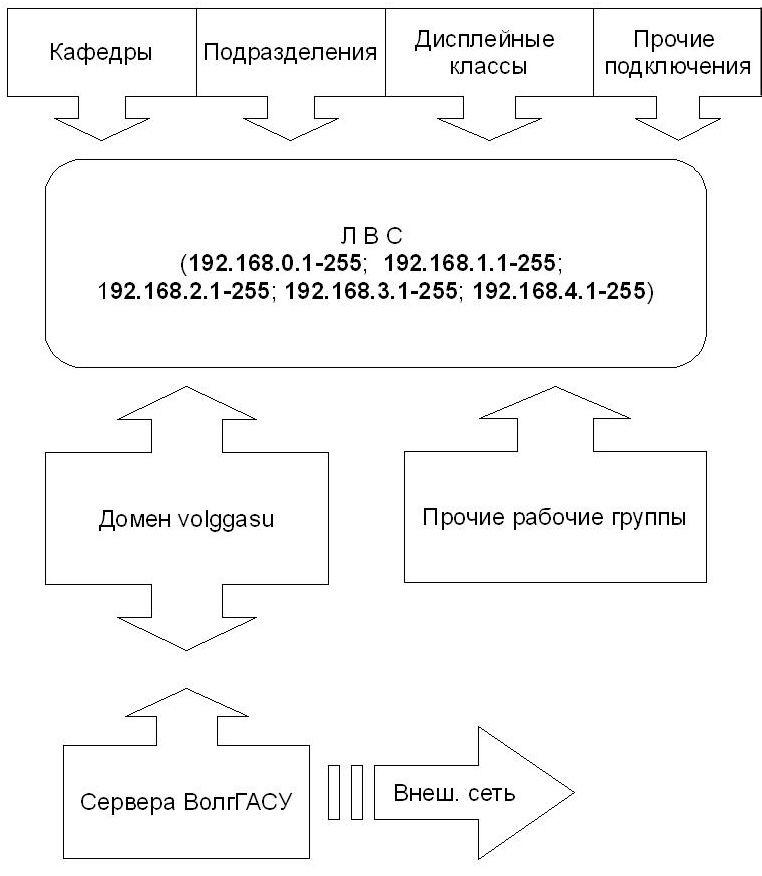

Рисунок 4 . Существующая структура ЛВС ВолгГАСУ

В таблице 2 представлена информационная составляющая организации.

Таблица 2 – технические характеристики серверов ВолгГАСУ

№	Наименование статьи		Характеристики
1	Общее количество ПК		767
2	Количество ПК в сети		592
3	Количество локальных сетей		16
4	Скорость обмена информацией		10-100 мбит/сек
5	Выход в интернет		Есть
6	Скорость входящего трафика		8 мбит/сек
7	Средний объем входящего трафика (мес.)		320 Гб
8	Принтеры, копиры		362
9	Маршрутизаторы		101
10	Типы используемых кабелей		Оптоволоконный кабель, витая пара
11	Общая протяженность кабелей		47 км
12	Количество серверов		10
13	Количество дисплейных классов		17
Системное ПО
14	Персональные компьютеры	Windows
15	Сервера	Windows, Linux

Таким образом сеть ВолгГАСУ имеет следующую структуру и распределение ресурсов. Шлюз на базе ПК с подключенным к нему коммутатором и ADSL-модемом.

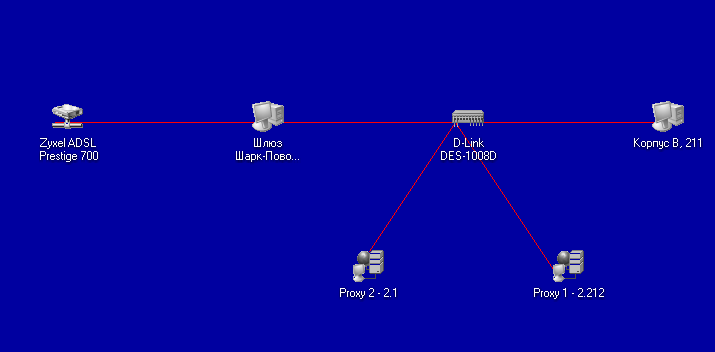

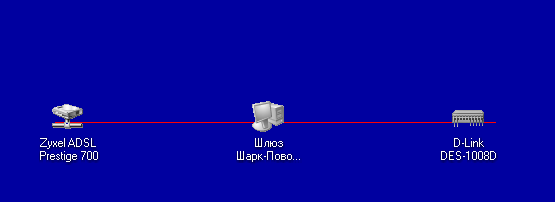

Рисунок 5. Шлюз Интернет сети ВолгГАСУ

Подключение к внешней сети серверов.

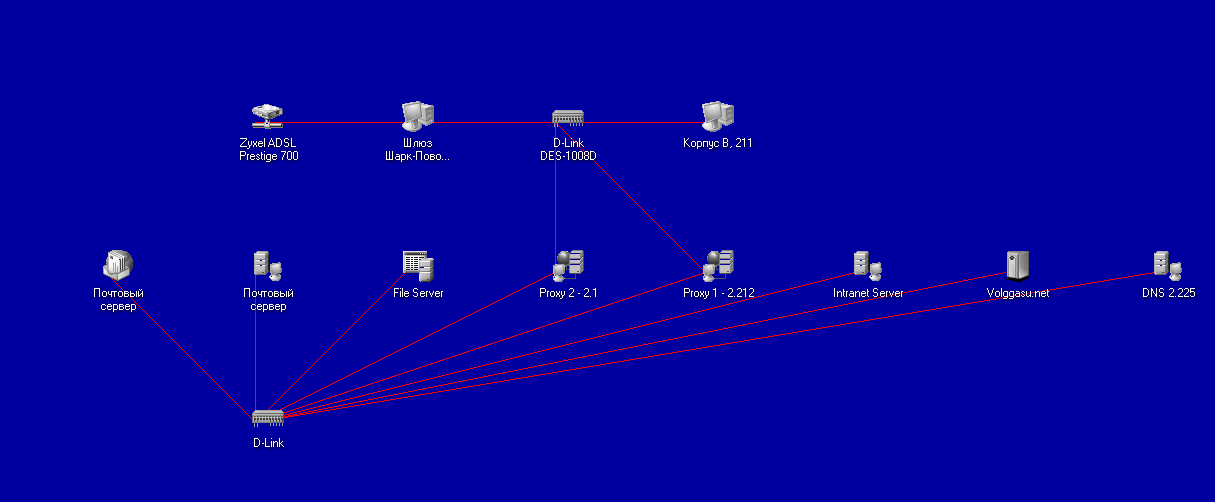

Рисунок 6. Схема подключения серверов ВолгГАСУ к внешней сети.

Для начала работы должно устанавливаться ВПН соединение со шлюзом. После установки соединения начинается обмен данными между сетью университета и внешней сетью.

Сервера общего назначения университета ВолгГАСУ

В сети университета используются следующие сервера общего назначения

- Прокси-сервер 1 (2.1)

- Прокси-сервер 2 (2.212)

- Домен (2.225)

- Интранет сервер (2.115)

- Файл-сервер (2.3)

- Почтовый сервер (2.22)

- Почтовый сервер (2.4)

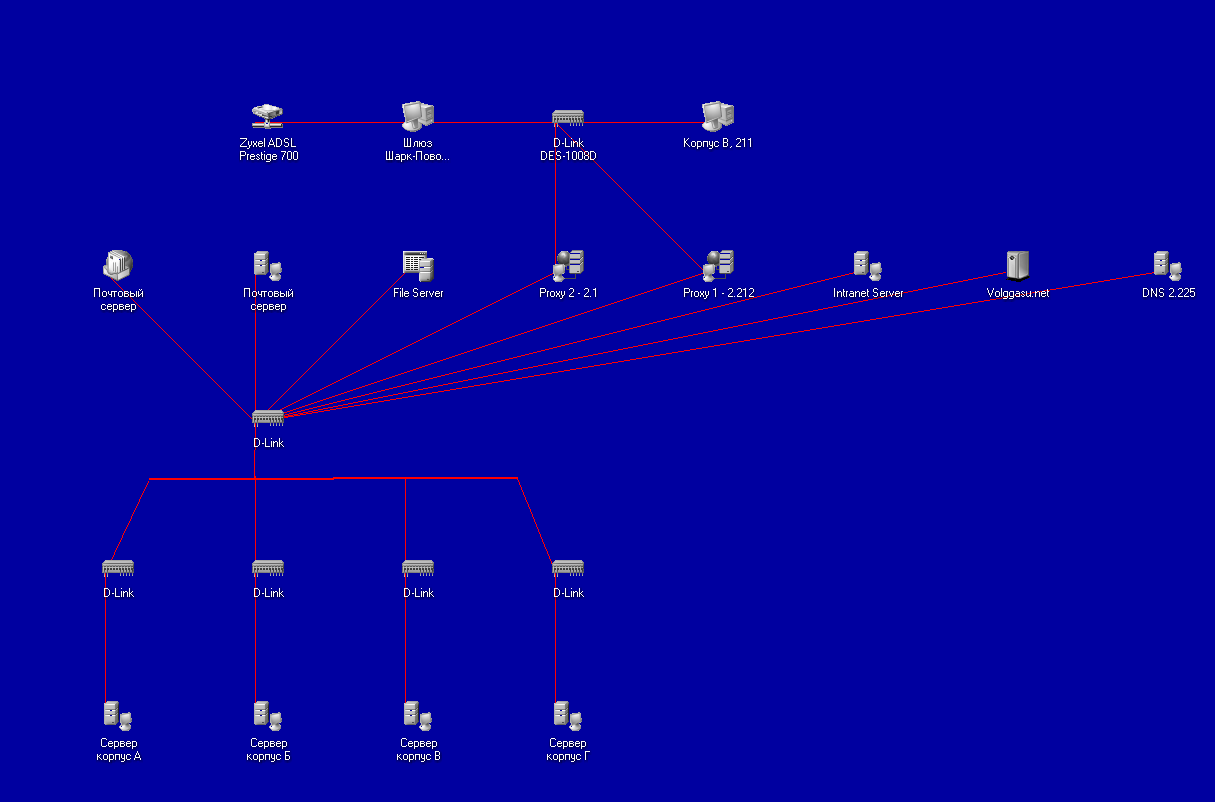

Рисунок 7. Схема подключения серверов общего назначения ВолгГАСУ

Так же сервера общего назначения используются для обеспечения работы дисплейных классов в разных корпусах здания.

Рисунок 8. Схема подключения дисплейных классов

Реализованы следующие Сервисы:

- Сервис DHCP;

- Доступ к внешней сети (Proxy-Сервер);

- Доступ к локальным ресурсам серверов;

- Электронная почта (MS Exchange)
