Задание 3.
Задание 3. Экспериментально, путем моделирования заданной цепи с помощью программы Electronics Workbench (EWB), определить рассчитанные характеристики.
1.
Составить схемы измерений частотных и
переходных характеристик:
,
,
;
h(t)
с использованием приборов электронной
виртуальной лаборатории EWB.
2. Привести графики характеристик , полученных в результате измерений.
3. Привести анализ соответствия результатов аналитического расчета и эксперимента.

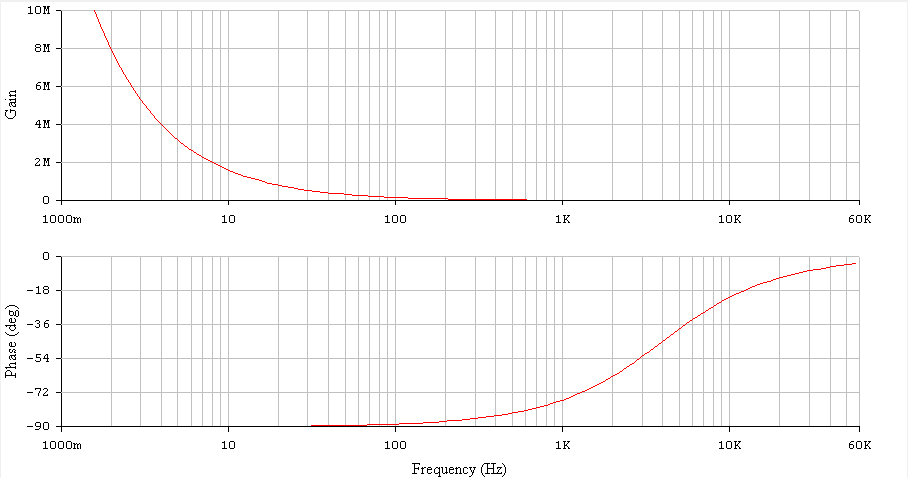

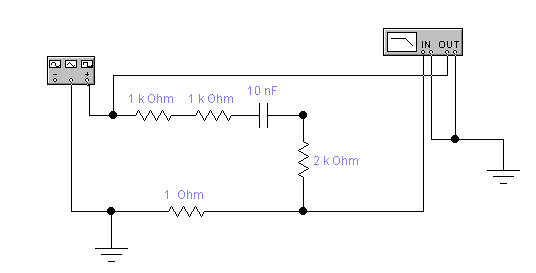

Схемы
измерений и графики характеристик:

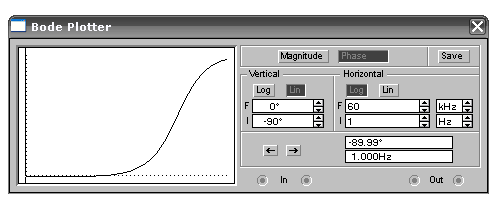

Схемы
измерений и графики характеристик:

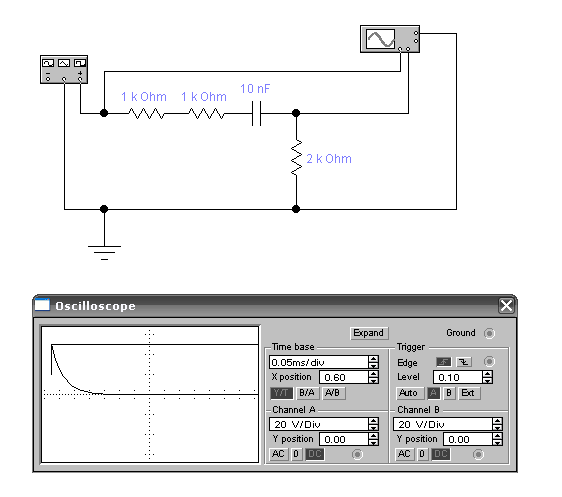

Схемы измерений и графики характеристик: h(t)
Вывод по заданию №3: сравнивая графики, полученные теоретическим методом в заданиях №№ 1 и 2, и графики, полученные в результате моделирования, приходим к выводу, что теоретические подсчёты совпадают с результатами моделирования схемы в программной среде EWB
Список использованной литературы:
Попов В. П. Основы теории цепей. – М.: Высшая школа, 2000.
Бессонов Л.А. Теоретические основы электротехники. – М.: Высшая школа, 1999
Каяцкас А. А. Основы радиоэлектроники. - М., Высшая школа, 1988.
Диткин В. А., Прудников А. П. Справочник по операционному исчислению. –М.: Высш. шк., 1965
Бирюков В. Н. Попов В. П. Семенцова В. И. Сборник задач по теории цепей. – М.: Высшая школа, 1998.
Крылов В.В. Корсаков С. Я. Основы теории цепей для системотехников. Уч. пособие. – М.: Высшая школа, 1990.
Шебес М. Р. Задачник по теории линейных электрических цепей. - М.: Высшая школа, 1990
Карлащук В. И. Электронная лаборатория на IBM PC. Программа Electronics Workbench и ее применение. - М.: Солон-Р, 2000
9. Электротехника и электроника в экспериментах и упражнениях. Практикум на Electronics Workbench. В 2-х томах. Под ред. Д. И. Панфилова. - М.: Додэко, 2000.
