1.3. Построение сетевого графика на прокладку волп и расчёт его параметров.
Таблица 1.6. – Расчёт параметров сетевого графика.
Код работ |
Наименование работ |
Трудовые затраты, чел-дни |
Численность бригады, чел. |
Продолж. работ, дн. |
I участок |
||||
14-15 |
Измерение затухания кабеля на кабельной площадке |
321,90 |
38 |
9 |
15-16 |
Прокладка кабеля |
2189,22 |
64 |
35 |
16-17 |
Измерение и монтаж муфт |
1536,86 |
38 |
41 |
17-18 |
Контрольные и приемо-сдаточные испытания |
119,30 |
4 |
30 |
Итого по I участку |
4167,27
|
144 |
115
|
|
II участок |
||||
6-7 |
Измерение затухания кабеля на кабельной площадке |
235,23 |
38 |
7 |
8-9 |
Прокладка кабеля |
1599,81 |
64 |
25 |
10-11 |
Измерение и монтаж муфт |
1123,09 |
38 |
30 |
12-13 |
Контрольные и приемо-сдаточные испытания |
87,18 |
4 |
22 |
Итого по II участку |
3045,31
|
144 |
84 |
|
III участок |
||||
1-2 |
Измерение затухания кабеля на кабельной площадке |
160,95 |
38 |
5 |
2-3 |
Прокладка кабеля |
1094,61 |
64 |
18 |
3-4 |
Измерение и монтаж муфт |
768,43 |
38 |
24 |
4-5 |
Контрольные и приемо-сдаточные испытания |
59,65 |
4 |
15 |
Итого по III участку |
2083,64
|
144 |
62 |
|
Всего по объекту |
9296,22
|
144 |
261
|
|
Продолжительность работ на I участке = 115 раб. дней.
на II участке = 84 раб. дней.
на III участке = 62раб. день.
Следовательно, оптимальный вариант прохождения по участкам начинается с участка III, потом II, а затем I.
III – II – I
Следуя вышеперечисленным требованиям, построим сетевой график

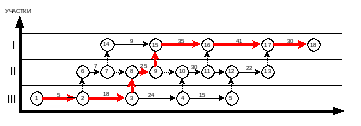

Рисунок 1.1. – Сетевой график организации строительства ВОЛП с указанием критического пути.
Расчёт параметров СГ удобно представить в виде таблицы.
Таблица 1.7. – Расчёт параметров СГ.
-
Код работ
tij
TijРН
TijРО
TijПН
TijПО
Rij
rij
1-2
5
0
5
0
5
0
0
2-3
18
5
23
5
23
0
0
2-6
0
5
5
16
16
11
0
3-4
24
23
47
29
53
6
0
3-8
0
23
23
23
23
0
0
4-5
15
47
62
87
102
40
0
4-10
0
47
47
53
53
6
1
5-12
0
62
62
102
102
40
16
6-7
7
5
12
16
23
11
0
7-8
0
12
12
23
23
11
11
7-14
0
12
12
39
39
27
0
8-9
25
23
48
23
48
0
0
9-10
0
48
48
53
53
5
0
9-15
0
48
48
48
48
0
0
10-11
30
48
78
53
83
5
0
11-12
0
78
78
102
102
24
0
11-16
0
78
78
83
83
5
5
12-13
22
78
100
102
124
24
0
13-17
0
100
100
124
124
24
24
14-15
9
12
21
39
48
27
27
15-16
35
48
83
48
83
0
0
16-17
41
83
124
83
124
0
0
17-18
30
124
154
124
154
0
0
В итоге критический путь таков: 1-2-3-8-9-15-16-17-18 и составляет 154 дня.
Теперь можно изобразить сетевой график организации строительства ВОЛП, указав на нём критический путь.

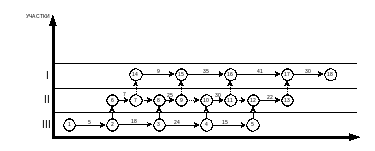

Рисунок 1.2. – Сетевой график организации строительства ВОЛП с указанием кратчайшего пути.
