Застосування операції По перерізах, розташованих в перпендикулярних площинах

1. Створюю документ Нова деталь.

2. У вікні Дерево побудови вибираю площину побудови першого ескіза-

перетину - Горизонтальна.

3. Вибираю у рядку поточного стану деталі орієнтацію Зверху.

4. Натискаю на Панелі керування кнопку Створити Ескіз.

5. Вибираю команду Багатокутник на панелі Геометрія.

6. У рядку параметрів об'єкта внизу екрану знаходжу поле введення кількість

вершин багатокутника, вибираю зі списку число 5.

7. Будую п'ятикутник. Розмір п'ятикутника довільний.

8. Завершую редагування першого ескізу-п еретину.

9. У вікні Дерево побудови вибираю площину побудови другого ескіза-

перетину - Фронтальна.

10. Вибираю у рядку поточного стану деталі орієнтацію Спереду.

11. Натискаю на Панелі керування кнопку Створити Ескіз.

12. Вибираю команду Окружність на панелі Геометрія.

13. Будую окружність. Радіус кола довільний.

14. Завершую редагування другого ескізу-перетину.

15. На панелі побудови деталі натискаю кнопку команди По сечениям.

16. У вікні діалогу Параметри операції по перерізах встановлюю параметри.

На закладці Параметри тонкої стінки ставлю прапорець створювати тонку

стінку, товщина стінки 2 мм.

17. Після вибору об'єктів і задання параметрів побудови тривимірної моделі

натискаю кнопку Створити. Тривимірна модель по перерізах в двох взаємно

перпендикулярних площинах побудована.

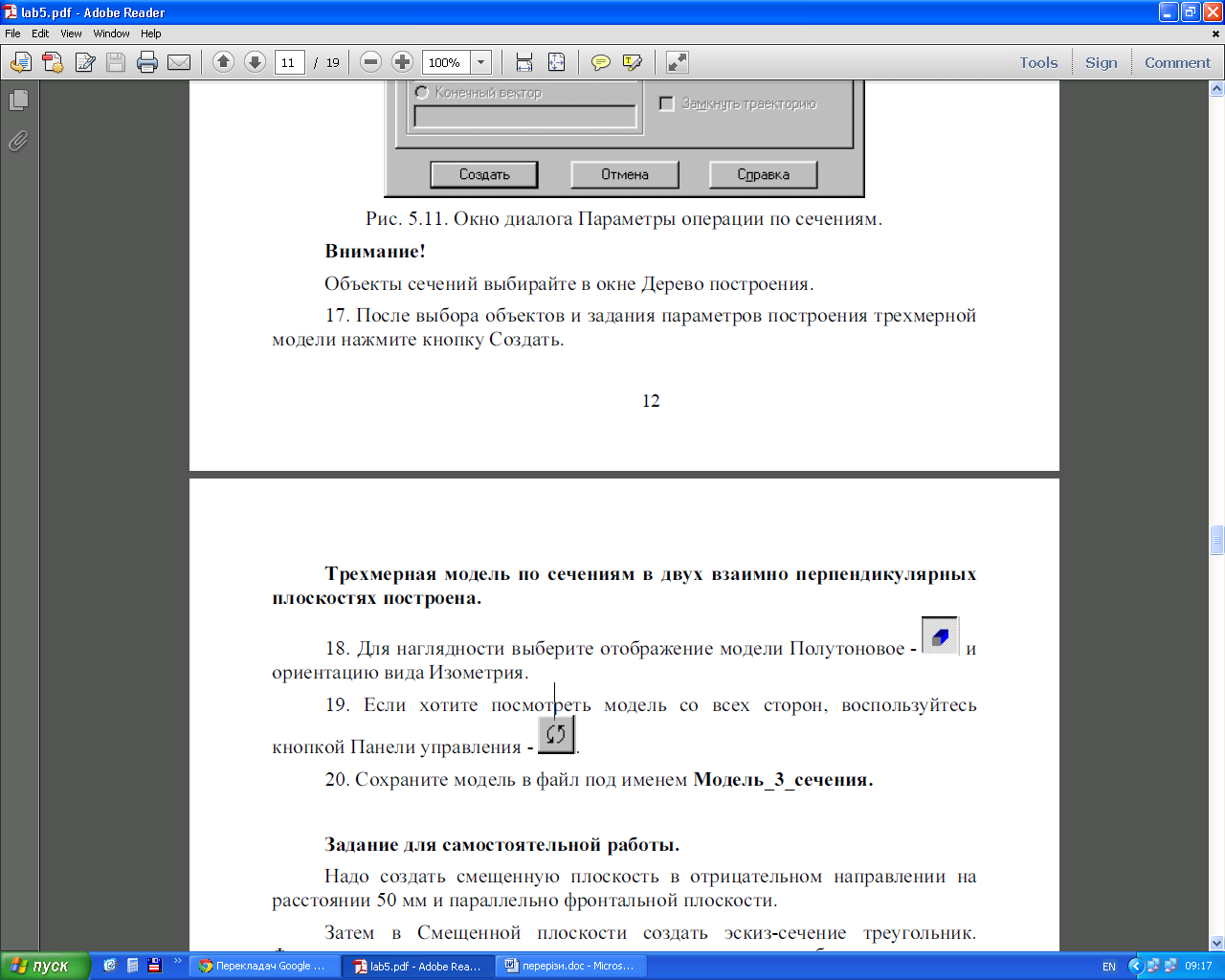

18. Для наочності вибираю відображення моделі Півтонове – і орієнтацію

виду Ізометрія.

19. Щоби подивитися модель зі всіх сторін, користуюся кнопкою Панелі

управління .

20. Зберігаю модель в файл під ім'ям Модель_3_перерізи.

Застосування операції По перерізах з ескізом точка.

1. Створюю документ Нова деталь.

2. Створюю зміщену площину в позитивному напрямі на 150 мм від горизон-

тальної площини.

3. Площина побудови першого ескізу-перерізу – Горизонтальна. Ескіз пер-

шого перерізу є основою конуса і являє собою коло з центром на початку

системи координат ескізу. Радіус кола довільний.

4. Вибираю команду Створити новий ескіз.

5. На панелі Геометрія вибираю команду Окружність по центру і точці на ній.

6. Вибираю в якості центру кола початок системи координат ескіза, потім

вибираю точку окружності.

7. Завершую редагування першого ескізу.

8. Вибираю площину побудови другого ескізу – Зміщена площина.

9. На панелі Геометрія вибираю команду Введення точки.

10. Сталю крапку вершини конуса на початку системи координат ескізу.

11. Завершую редагування другого ескізу.

12. Застосовую до двох ескізів операцію по перерізах.

13. Початковий та Кінцевий переріз - за замовчуванням.

14. Встановлюю орієнтацію виду Ізометрія, відображення Півтонове.

15. Зберігаю модель в файл під ім'ям Конус_смещение.

Висновок: Під час даної практичної роботи я вивчив Запуск програми, основний екран

системи, основи роботи з довідковою системою. Переглянув готові моделі

деталей, готових креслень, готових фрагментів, завершення роботи з

програмою. Створював ескізи, застосовував твердотільні операції

Видавлювання, Обертання, Кінематичної операції, По перерізах. Редагував

готові моделі (деталі).
