Застосування Кінематичної операції по замкнутій траєкторії.

1. Створюю документ Нова деталь.

2. Вибираю фронтальну площину для побудови перерізу.

3. Натискаю на Панелі керування кнопку Створити Ескіз.

4. Для побудови перерізу вибираю кнопку команди Безперервне Введення

об'єктів на панелі Геометрія.

5. Створюю ескіз перетину. Перевіряю стиль лінії побудови ескізу перетину.

6. Закінчую редагування ескізів.

7. Вибираю у вікні Дерева побудови горизонтальну площину для створення

ескізу-траєкторії.

8. Натискаю кнопку Створити Ескіз.

9. Вибираю орієнтацію виду: Зверху.

10. Для побудови замкнутої траєкторії використовую кнопку команди

Введення прямокутника за діагональними вершинами - на панелі Геометрія.

Першу точку прямокутної траєкторії руху ескізу-перетину ставлю в точку

перетину осей X і Y.

11. Будую траєкторію Прямокутник. Перед побудовою прямокутника встано-

влюю масштаб відображення 0,5.

12. Завершую редагування ескіза - траєкторії.

13. Вибираю кнопку команди Кінематична операція.

14. У вікні діалогу Параметри Кінематичної операції задаю наступні

параметри:

15. Натискаю кнопку Створити.

16. Відображення - Півтонове.

17. Орієнтація виду - Ізометрія.

18. Щоб побачити деталь цілком натискаю на Панелі управління кнопку

Показати всі.

19. Зберігаю деталь в файл під ім'ям Рамка_фото.

20. Закриваю вікно документа.

Застосування операції По перерізах, розташованих у зміщених площинах.

1. Запускаю КОМПАС-3D LT, закриваю вікно довідкової системи.

2. Створюю документ Нова деталь -.

3. У вікні Дерево побудови вибираю площину побудови першого ескіза-пере-

тину - Горизонтальна.

4. Вибираю у рядку поточного стану деталі орієнтацію Зверху.

5. Натискаю на Панелі керування кнопку Створити Ескіз.

6. Вибираю команду Прямокутник на панелі Геометрія -.

7. Будую квадрат.

8. Завершую редагування ескізу.

9. Вибираю орієнтацію виду Ізометрія.

10. Потім вибираю у меню команду Операції - Площина - Зміщена.

11. У вікні Дерево побудови вказую площину, щодо якої слід побудувати

зміщену площину. У моєму випадку це площина побудови першого пере-

тину – горизонтальна площина.

12. Встановлюю напрямок зміщення - Позитивний і вибираю зі списку

Відстань зсуву - 50 мм.

13. Натискаю на панелі Спеціального керування кнопку Сиворити.

14. Вибираю у вікні Дерево побудови вузол Зміщена площина: 1.

15. Встановлюю орієнтацію виду Зверху.

16. Натискаю кнопку Створити ескіз.

17. Вибираю команду Окружність на панелі Геометрія.

18. Клацаю лівою кнопкою миші на робочому полі: це буде центр окружності,

потім переміщаю курсор в сторону і клацаю ще раз: це буде точка, через яку

повинна проходити окружність.

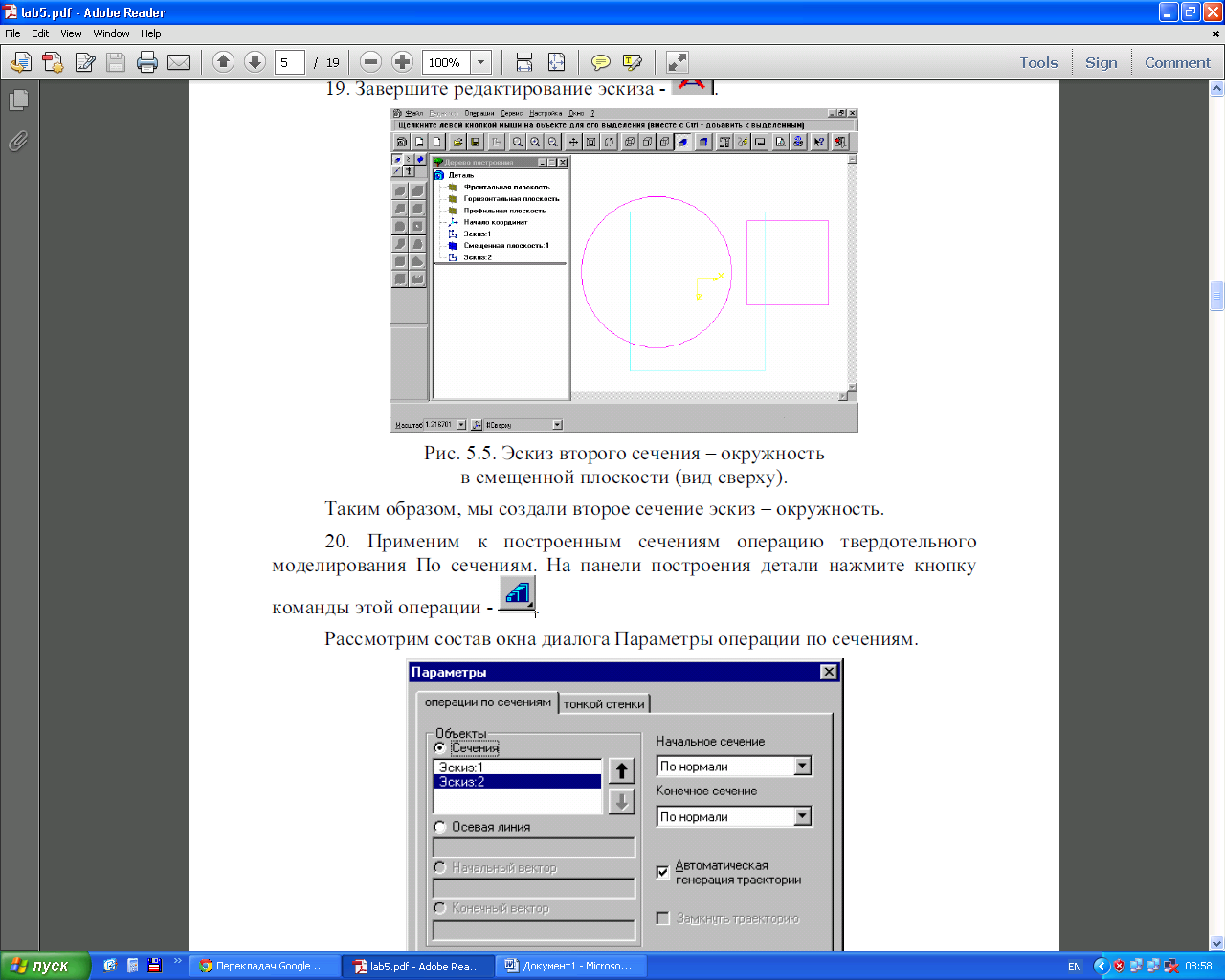

19. Завершую редагування ескіза.

20. Застосовую до побудованих перетинів операцію твердотільного моделю-

вання По перерізах. На панелі побудови деталі натискаю кнопку команди

цієї операції .

21. На закладці Параметри тонкої стінки ставлю прапорець створювати тонку

стінку.

22. На закладці Параметри операції по перерізах вибираю опцію Перетини і

почергово вибираю у вікні Дерево побудови Ескіз: 1 і Ескіз: 2.

23. Встановлюю в опціях Початковий та Кінцевий перетини - По нормалі.

24. Натискаю кнопку Створити.
