Данные «давление-время», полученные после обработки диаграммы давления
№ пп |
Pc, ат |
T, ч |
№ пп |
Pc, ат |
T, ч |
№ пп |
Pc, ат |
T, ч |
1 |
87,5 |
2,9 |
18 |
128,3 |
43,7 |
35 |
159,8 |
75,2 |
2 |
90,0 |
5,4 |
19 |
131,2 |
46,6 |
36 |
160,2 |
75,6 |
3 |
92,0 |
7,4 |
20 |
134,0 |
49,4 |
37 |
161,5 |
76,9 |
4 |
95,0 |
10,4 |
21 |
137,3 |
52,7 |
38 |
162,3 |
77,7 |
5 |
98,0 |
13,4 |
22 |
139,4 |
54,8 |
39 |
163,0 |
79,1 |
6 |
100,5 |
15,9 |
23 |
141,5 |
56,9 |
40 |
163,7 |
79,1 |
7 |
102,5 |
17,9 |
24 |
143,5 |
58,9 |
41 |
164,4 |
79,8 |
8 |
104,3 |
19,7 |
25 |
145,5 |
60,9 |
42 |
165,1 |
80,5 |
9 |
106,0 |
21,4 |
26 |
147,5 |
62,9 |
43 |
165,7 |
81,1 |
10 |
107,8 |
23,2 |
27 |
149,3 |
64,7 |
44 |
166,3 |
81,7 |
11 |
109,2 |
24,6 |
28 |
150,9 |
66,3 |
45 |
166,8 |
82,2 |
12 |
112,0 |
27,4 |
29 |
152,5 |
67,9 |
46 |
167,3 |
82,7 |
13 |
114,5 |
29,9 |
30 |
154,0 |
69,4 |
47 |
167,6 |
83,0 |
14 |
117,4 |
32,8 |
31 |
155,3 |
70,7 |
48 |
168,1 |
83,4 |
15 |
120,0 |
35,4 |
32 |
156,5 |
71,9 |
49 |
168,4 |
83,5 |
16 |
122,7 |
38,1 |
33 |
157,8 |
73,2 |
50 |
168,6 |
84,0 |
17 |
125,5 |
40,9 |
34 |
159,0 |
74,4 |
51 |
168,8 |
84,2 |
Решение.
Поскольку
скважина практически не работала перед
«остановкой», то подобрать какую-либо
известную схему расчета не представляется
возможным, так как во всех схемах
обязательным условием является отбор
жидкости из пласта при времени отбора,
сопоставимым со временем КВД или
превышающим это время. Рабочий график
строится в координатах Р*
– lg
t,
где
.

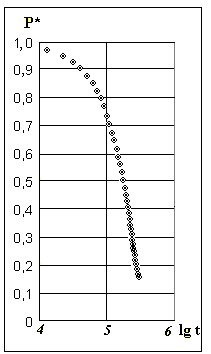

По данным таблицы 1 строится рабочий график КВД в полулогарифмических координатах Р(t) – lg t (рисунок 1) в том же масштабе, что и графики эталонных кривых (рисунок 2 ).
Фактический график КП накладывается на эталонный график и параллельным перемещением этих графиков относительно друг друга вдоль оси абсцисс находится такая кривая на эталонном графике, которая наиболее полно совпадает со сравниваемой кривой на всей ее протяженности.
Рисунок 1. Рабочий график КП в скважине № 14378
