0.3.3 Симплексный режим

В этом режиме сигнал может быть передан только в одном направлении. Удаленный модем телеметрической системы сбора информации может быть симплексным, так как требуется передача только в одном направлении.

12. Моноканалы. Особенности передачи данных по моноканалам.

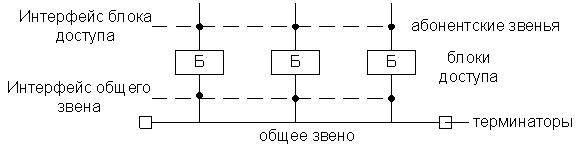

Моноканал - это канал, одновременно (с точностью до времени их распространения) передающий сигналы группе систем. Он состоит из одного или нескольких параллельно расположенных общих звеньев, блоков доступа и абонентских звеньев. В случае, если общее звено имеет несколько общих звеньев, повышается его пропускная способность и возрастает надежность передачи. Блоки доступа и абонентские звенья обеспечивают включение в сеть абонентских систем. Через общее звено каждый блок данных передается сразу всем абонентским системам. Создается это звено на основе витой пары, плоского кабеля, коаксиального кабеля, оптического кабеля либо радиоканала. При больших скоростях передачи данных сигналы могут отражаться от конечных точек общего звена. В этих случаях на концах общего звена устанавливаются несложные устройства, называемые терминаторами. Чаще всего, роль терминатора выполняет резистор. Абонентские системы осуществляют прием блоков данных из моноканала следующим образом. Каждая система, получив блок, просматривает его адрес. Направленный ей блок используется для обработки, а "чужой" для нее блок уничтожается. Благодаря этому, блок может передаваться одной, нескольким либо всем абонентским системам. Общее звено моноканала может быть пассивным, например, состоять из коаксиального кабеля. Однако размеры такого звена ограничены. Поэтому часто используются большие активные моноканалы, содержащие повторители, обеспечивающие регенерацию (восстановление) сигналов. С другой стороны нередко оказывается удобным общее звено моноканала свернуть в группу точек: В результате получается точечный моноканал. В нем к каждой точке подключается группа абонентских систем, взаимосвязанных выполнением определенных задач (например, группы сотрудников, работающих в операционном зале авиакомпании). На базе точечного моноканала могут быть созданы коммутируемая локальная сеть либо ассоциация локальных сетей. В зависимости от размеров, топологии, пропускной способности и других характеристик, выделяют несколько типов моноканала: шина, магистральный моноканал, древовидный моноканал

13. Коаксиальные линии связи, линии на витой паре.

14. Кабельные линии связи имеют довольно сложную структуру. Кабель состоит из проводников, заключенных в несколько слоев изоляции. В компьютерных сетях используются три типа кабелей. Витая пара (twisted pair) — кабель связи, который представляет собой витую пару медных проводов (или несколько пар проводов), заключенных в экранированную оболочку. Пары проводов скручиваются между собой с целью уменьшения наводок. Витая пара является достаточно помехоустойчивой. Существует два типа этого кабеля: неэкранированная витая пара  UTP и экранированная витая пара STP. Характерным для этого кабеля является простота монтажа. Данный кабель является самым дешевым и распространенным видом связи, который нашел широкое применение в самых распространенных локальных сетях с архитектурой Ethernet, построенных по топологии типа “звезда”. Кабель подключается к сетевым устройствам при помощи соединителя RJ45. Кабель используется для передачи данных на скорости 10 Мбит/с и 100 Мбит/с. Витая пара обычно используется для связи на расстояние не более нескольких сот метров.  К недостаткам кабеля "витая пара" можно отнести возможность простого несанкционированного подключения к сети. Коаксиальный кабель (coaxial cable) - это кабель с центральным медным проводом, который окружен слоем изолирующего материала для того, чтобы отделить центральный проводник от внешнего проводящего экрана (медной оплетки или слой алюминиевой фольги). Внешний проводящий экран кабеля покрывается изоляцией. Существует два типа коаксиального кабеля: тонкий коаксиальный кабель диаметром 5 мм и толстый коаксиальный кабель диаметром 10 мм. У толстого коаксиального кабеля затухание меньше, чем у тонкого. Стоимость коаксиального кабеля выше стоимости витой пары и выполнение монтажа сети сложнее, чем витой парой. Коаксиальный кабель применяется, например, в локальных сетях с архитектурой Ethernet, построенных по топологии типа “общая шина”. Коаксиальный кабель более помехозащищенный, чем витая пара и снижает собственное излучение. Пропускная способность – 50-100 Мбит/с. Допустимая длина линии связи – несколько километров. Несанкционированное подключение к коаксиальному кабелю сложнее, чем к витой паре.
